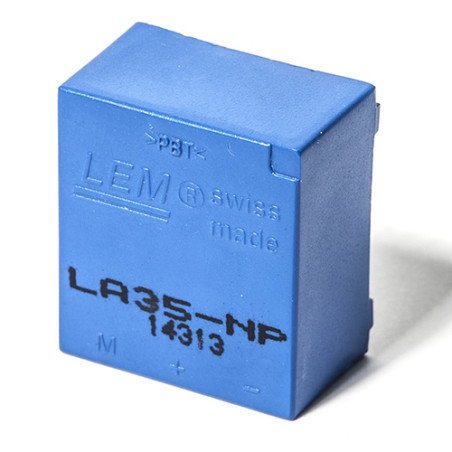

ЛА 35-НП струјни претварач
ЛА 35-НП струјни претварач

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: LEM

ЛА 35-НП струјни претварач

  • LA 35-NP
  • Тачност 0.5
  • Nazivna struja (A) 35
  • Примарни сигнал [AC / AC+DC / DC] AC+DC
  • Напон напајања [V] ±15
  • Монтажа [THT / SMD / DIN / Панел / На примарну шину] THT
  • Апликација Погони/Напајања/Обновљива енергија/Заваривање
  • Тип излазног сигнала [струја/напон] напон
  • Минимална радна температура [°C] -25
  • Максимална радна температура [°C] 70
  • Фреквентни одзив (-3dB) [kHz] 150
  • Петља повратне спреге [отворена / затворена] // Eta технологија Покривено

LA 35-NP Струјни претварач

Фотографија:

Нема доступне фотографије

Опис:

Дизајниран за електронско мерење струје: једносмерне, наизменичне, импулсне итд., са галванском изолацијом између примарног и секундарног кола.

Главне карактеристике:

  • Струјни претварач затворене петље (компензовани) који користи Холов ефекат
  • Изоловано пластично кућиште у складу са UL 94-V0
  • Одлична тачност
  • Веома добра линеарност
  • Ниско температурно одступање
  • Оптимизовано време одзива
  • Широкопојасни пренос
  • Без губитака уметања
  • Висока имуност на спољне сметње
  • Капацитет струје преоптерећење

Примене:

  • АЦ погони и серво мотори са променљивом брзином
  • Статички конвертори за погоне једносмерних мотора
  • Примене са батеријским напајањем
  • Непрекидни извори напајања (UPS)
  • Прекидачи напајања (SMPS)
  • Напајања за заваривање

Технички подаци:

Параметар Вредност
Називна RMS примарна струја 25A
Опсег мерења примарне струје 0…±36A
Мерење отпора на: TA=70°C TA=85°C
RM min RM max RM min RM max
±15V ±25Amax 100Ω 320Ω 100Ω 315Ω
±36Amax 100Ω 190Ω 100Ω 185Ω
Називна секундарна струја RMS 25mA
Преносни однос 1-2-3-4-5: 1000
Напон напајања (±5%) ±15V
Потрошња струје 10 + ISmA
Грешка на IPN, TA=25°C ±0,5%
Фреквентни одзив (-1dB) DC…150kHz
Радна температура -40÷85°C
Температура складиштења -40÷95°C
Отпор секундарног намотаја на: TA=70°C 110Ω
TA=85°C 115Ω
Отпор изолације на: 500V, TA=25°C > 1500MΩ
Тежина 22g
Мање
Опширније
157,44 PLN
157,44 PLN Бруто цена / ком.
128,00 PLN Нето цена / ком.
Sa PDV-om
Доступност: Доступан количина ком: 2
1 - 2 радна дана Предвиђено време испоруке / извршења налога. Време испуњења налога зависи од производних могућности.
