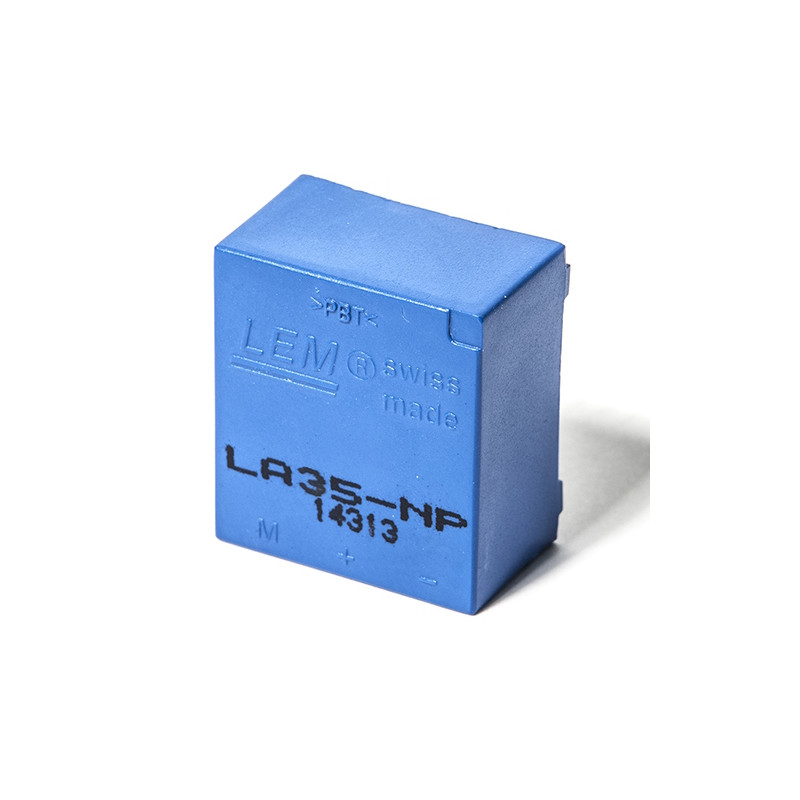

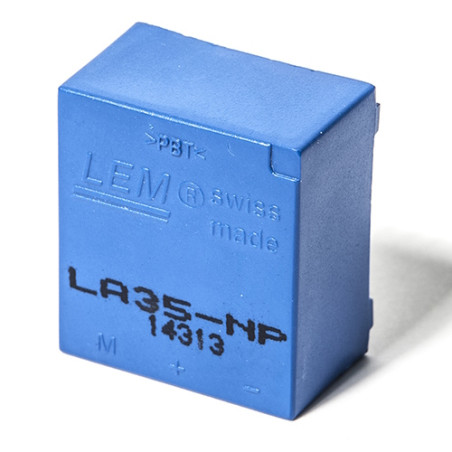

Transducteur de courant LA 35-NP
Transducteur de courant LA 35-NP

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: LEM

Transducteur de courant LA 35-NP

  • LA 35-NP
  • Précision 0.5
  • Courant nominal (A) 35
  • Signal primaire [AC / AC+DC / DC] AC+DC
  • Tension d'alimentation [V] ±15
  • Montage [THT / SMD / DIN / Panneau / Sur rail principal] THT
  • Application Entraînements/Alimentations électriques/Énergies renouvelables/Soudage
  • Type de signal de sortie [courant/tension] tension
  • Température minimale de fonctionnement [°C] -25
  • Température de fonctionnement maximale [°C] 70
  • Réponse en fréquence (-3 dB) [kHz] 150
  • Boucle de rétroaction [ouverte / fermée] // technologie Eta Закритас

Transducteur de courant LA 35-NP

Photo :

Photo indisponible

Description :

Conçu pour la mesure de courant électronique : continu, alternatif, pulsé, etc., avec isolation galvanique entre les circuits primaire et secondaire.

Caractéristiques principales :

  • Transducteur de courant à boucle fermée (compensé) utilisant l’effet Hall
  • Boîtier en plastique isolé conforme à la norme UL 94-V0
  • Excellente précision
  • Très bonne linéarité
  • Faible dérive thermique
  • Temps de réponse optimisé
  • Large bande passante de transfert
  • Aucune perte d’insertion
  • Haute immunité aux interférences externes
  • Capacité de courant Surcharge

Applications :

  • Variateurs de vitesse CA et servomoteurs
  • Convertisseurs statiques pour variateurs de vitesse de moteurs CC
  • Applications alimentées par batterie
  • Onduleurs (UPS)
  • Alimentations à découpage (SMPS)
  • Alimentations pour applications de soudage

Caractéristiques techniques :

Paramètre Valeur
Courant primaire RMS nominal 25A
Plage de mesure du courant primaire 0…±36A
Mesure de la résistance à : TA=70°C TA=85°C
RM min RM max RM min RM max
±15 V ±25 A max 100 Ω 320 Ω 100 Ω 315 Ω
±36 A max 100 Ω 190 Ω 100 Ω 185 Ω
Courant secondaire nominal efficace 25 mA
Rapport de transmission 1-2-3-4-5: 1000
Tension d'alimentation (±5%) ±15 V
Consommation de courant 10 + 10 mA
Erreur à l'IPN, TA=25 °C ±0,5 %
Réponse en fréquence (-1 dB) CC…150 kHz
Fonctionnement Température -40÷85°C
Température de stockage -40÷95°C
Résistance de l'enroulement secondaire à : TA=70°C 110Ω
TA=85°C 115Ω
Résistance d'isolement à : 500 V, TA=25°C > 1500 MΩ
Poids 22 g
Moins
Lire la suite
157,44 PLN
157,44 PLN Prix ​​brut / pcs.
128,00 PLN Prix ​​net / pc.
TTC
Disponibilité: Disponible Quantité, pcs: 2
1 à 2 jours ouvrables Délai de livraison / exécution de la commande estimé. Le temps d'exécution de la commande dépend des capacités de production.
