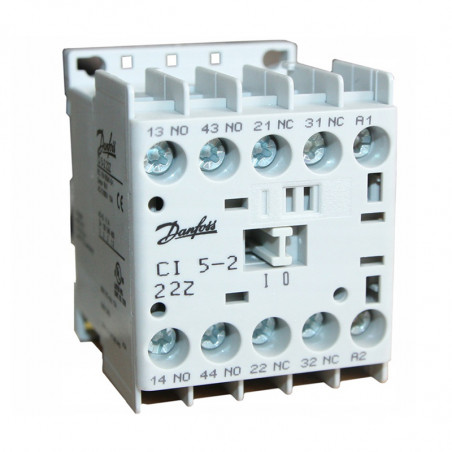

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Danfoss

Jste 5-2 vám 5-12

Díky svým rozměrům se ministykače perfektně hodí do modulárních skříní s přístroji. Tato řada stykačů pracuje se střídavým a stejnosměrným napětím v rozsahu od 1,5 do 5,5 kW (od 4 do 12 A v kategorii AC-3). Vyznačují se nízkou spotřebou energie a tichým provozem. Spolu s dalšími bloky pomocných kontaktů vytvářejí širokou škálu kombinací s až 8 signalizačními kontakty. Lze je tedy použít jako řídicí relé.
- Cl 5-12 - Cl 5-12
Ue 230V [kW] Ue 400V [kW] Ie (AC - 3) [A] Ith 40°C (AC - 1) [A] Ith 60°C (AC - 1) [A] Hlavní kontakty Pomocné kontakty Katalog Číslo1) Typ
Elektrické parametry - cívky ovládané střídavým napětím
102) 62) - 4NO 037H3500XX Cl 5-2
102) 62) - 2Z/2V 037H3501XX Cl 5-2
1,5 2,2 4,9 14 11 3 INO 037H3502XX Cl 5-5
1,5 2,2 4,9 14 11 3 1NC 037H3503XX Cl 5-5
3 4 8,5 14 11 3 1NO 037H3504XX Klopky 5-9
3 4 8,5 14 11 3 1NC 037H3505XX Klopky 5-9
3 4 8,5 14 11 4 037H3506XX Cl 5-9
3,3 5,5 11,5 14 11 3 1NO 037H3507XX Cl 5-12
3,3 5,5 11,5 14 11 3 1NC 037H3508XX
Elektrické parametry - cívky ovládané stejnosměrným napětím 24 V
102) 62) - 4NO 037H350002 Cl 5-2
102) 62) - 2Z/2V 037H350102 Cl 5-2
1,5 2,2 4,9 14 11 3 1NO 037H350202 Cl 5-5
1,5 2,2 4,9 14 11 3 1NC 037H350302 Cl 5-5
3 4 8,5 14 11 3 1NO 037H350402 Cl 5-9
3 4 8,5 14 11 3 1NC 037H350502 Cl 5-9
3 4 8,5 14 11 4 037H350602 Cl 5-9
3,3 5,5 11,5 14 11 3 1NO 037H350702 Cl 5-12
3,3 5,5 11,5 14 11 3 1NC 037H350802
Elektrické parametry - cívky ovládané 12V DC
3 4 8,5 14 11 3 1NO 037H350401 Cl 5-9

1) Řídicí napětí cívky je indikováno dalšími dvěma číslicemi uvedenými v tabulce níže.
2) Signální stykač, specifikované zatížení platí pro kategorii AC-12. Standardní tolerance napájecího napětí -30 % +25 %
Řídicí napětí Symbol XX
24 V 50/60 Hz 13
110 V 50/60 Hz 23
220 - 230 V 50/60 Hz 32
400 V 50 Hz/60 Hz 37
Příslušenství
Jedná se o prodloužení, která se zacvaknou na přední stranu ministykače. Jsou k dispozici ve dvou verzích: dvojité a čtyřnásobné. Instalační výška této sady se rovná výšce tepelného relé určeného pro mini-stykače.
037H3513 2 CBN - 04
Funkce Ie (AC - 15)
[A]		 Ith40oC
(AC - 1)
[A]		 Ue
[V]		 Katalogové číslo Typ
4N0 2 10 500 037H3511 CBN - 40
2NC 2 10 500 CBN - 02
1N0/1NC 2 10 500 037H3514 CBN - 11
2NO/2NC 10 500 037H3515 CBN - 22
4NC 2 10 500 037H3512
Rozměry [mm]

CI 5-2, 5-5, 5-9, 5-12

Rozměrový výkres ministykače s tepelným relé
