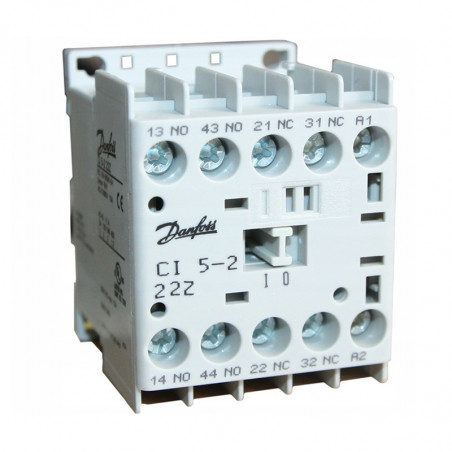

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Danfoss

Vous avez 5-2 à vous 5-12

Grâce à leurs dimensions, les mini-contacteurs s'intègrent parfaitement dans les armoires électriques modulaires. Cette gamme de contacteurs fonctionne sous des tensions alternatives et continues de 1,5 à 5,5 kW (de 4 à 12 A en catégorie AC-3). Ils se caractérisent par une faible consommation et un fonctionnement silencieux. Associés à des blocs de contacts auxiliaires, ils offrent de nombreuses combinaisons, jusqu'à 8 contacts de signalisation. Ils peuvent donc être utilisés comme relais de commande.
- Cl 5-12 - Cl 5-12
Ue 230V [kW] Ue 400V [kW] Ie (AC - 3) [A] Ith 40°C (AC - 1) [A] Ith 60°C (AC - 1) [A] Contacts principaux Contacts auxiliaires Numéro de catalogue 1) Type
Paramètres électriques - bobines commandées par tension alternative
102) 62) - 4NO 037H3500XX Cl 5-2
102) 62) - 2NO/2NC 037H3501XX Cl 5-2
1.5 2,2 4,9 14 11 3 INO 037H3502XX Cl 5-5
1,5 2,2 4,9 14 11 3 1NC 037H3503XX Cl 5-5
3 4 8.5 14 11 3 1NO 037H3504XX Cl 5-9
3 4 8.5 14 11 3 1NC 037H3505XX Cl 5-9
3 4 8,5 14 11 4 037H3506XX Cl 5-9
3,3 5,5 11,5 14 11 3 1NO 037H3507XX Cl 5-12
3,3 5,5 11.5 14 11 3 1NC 037H3508XX
Paramètres électriques - bobines commandées par une tension continue de 24 V
102) 62) - 4NO 037H350002 Cl 5-2
102) 62) - 2NO/2NC 037H350102 Cl 5-2
1.5 2,2 4,9 14 11 3 1NO 037H350202 Cl 5-5
1,5 2,2 4,9 14 11 3 1NC 037H350302 Cl 5-5
3 4 8.5 14 11 3 1NO 037H350402 Cl 5-9
3 4 8.5 14 11 3 037H350502 Cl 5-9
3 4 8,5 14 11 4 037H350602 Cl 5-9
3,3 5,5 11,5 14 11 3 1NO 037H350702 Cl 5-12
3,3 5.5 11.5 14 11 3 1NC 037H350802
Paramètres électriques - bobines commandées par 12 V CC
3 4 8,5 14 11 3 1NO 037H350401 Cl 5-9

1) La tension de commande de la bobine est indiquée par les deux chiffres supplémentaires donnés dans le tableau ci-dessous.
2) Contacteur de signal, la charge spécifiée s'applique à la catégorie AC-12. Tolérance de tension d'alimentation standard : -30 % +25 %
Tension de commande Symbole XX
24 V 50/60 Hz 13
110 V 50/60 Hz 23
220 - 230 V 50/60 Hz 32
400 V 50 Hz/60 Hz 37
Accessoires
Ce sont des rallonges qui se fixent à l'avant du mini-contacteur. Elles sont disponibles en deux versions : double et quadruple. La hauteur d'installation de ce kit est égale à celle du relais thermique dédié aux mini-contacteurs.
037H3513 2 CBN - 04
Fonction Ie (AC - 15)
[A]		 Ith40oC
(AC - 1)
[A]		 Ue
[V]		 Référence Type
4N0 2 10 500 037H3511 CBN - 40
2NC 2 10 500 CBN - 02
1N0/1NC 2 10 500 037H3514 CBN - 11
2NO/2NC 10 500 037H3515 CBN - 22
4NC 2 10 500 037H3512

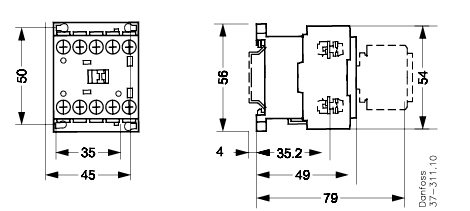

Dimensions [mm]

CI 5-2, 5-5, 5-9, 5-12

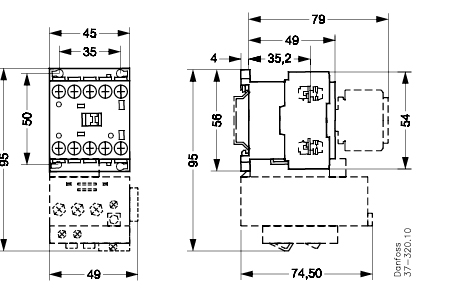

Schéma coté du mini-contacteur avec relais thermique
