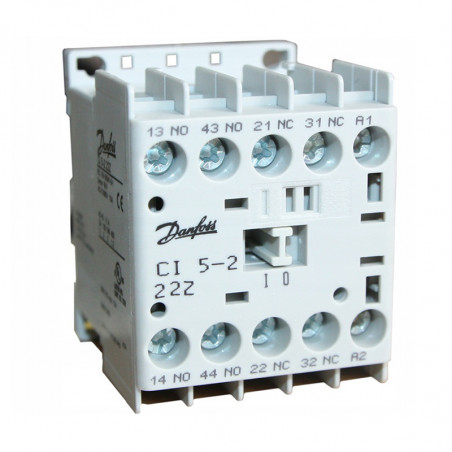

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: Danfoss

Sie sind 5-2 für Sie 5-12

Dank ihrer kompakten Abmessungen passen Mini-Schütze ideal in modulare Geräteschränke. Diese Schütze sind für Wechsel- und Gleichspannungen von 1,5 bis 5,5 kW (4 bis 12 A in der Kategorie AC-3) geeignet. Sie zeichnen sich durch geringen Stromverbrauch und leisen Betrieb aus. Zusammen mit zusätzlichen Hilfskontaktblöcken ermöglichen sie vielfältige Kombinationen mit bis zu 8 Meldekontakten. Sie können daher als Steuerrelais verwendet werden.
- Cl 5-12 - Cl 5-12
Ue 230V [kW] Ue 400V [kW] Ie (AC - 3) [A] Ith 40°C (AC - 1) [A] Ith 60°C (AC - 1) [A] Hauptkontakte Hilfskontakte Typ
Elektrische Parameter - Spulen, die durch Wechselspannung gesteuert werden
102) 62) - 4NO 037H3500XX Cl 5-2
102) 62) - 2NO/2NC 037H3501XX Cl 5-2
1,5 2,2 4,9 14 11 3 INO 037H3502XX Cl 5-5
1,5 2,2 4,9 14 11 3 1NC 037H3503XX Cl 5-5
3 4 8.5 14 11 3 1NO 037H3504XX Cl 5-9
3 4 8.5 14 11 3 1NC 037H3505XX Cl 5-9
3 4 8,5 14 11 4 037H3506XX Cl 5-9
3,3 5,5 11,5 14 11 3 1NO 037H3507XX Cl 5-12
3,3 5,5 11,5 14 11 3 1NC 037H3508XX
Elektrische Parameter - Spulen, gesteuert durch 24 V Gleichspannung
102) 62) - 4NO 037H350002 Cl 5-2
102) 62) - 2NO/2NC 037H350102 Cl 5-2
1,5 2,2 4,9 14 11 3 1NO 037H350202 Cl 5-5
1,5 2,2 4,9 14 11 3 1NC 037H350302 Cl 5-5
3 4 8.5 14 11 3 1NO 037H350402 Cl 5-9
3 4 8.5 14 11 3 1NC 037H350502 Cl 5-9
3 4 8,5 14 11 4 037H350602 Cl 5-9
3,3 5,5 11,5 14 11 3 1NO 037H350702 Cl 5-12
3,3 5,5 11,5 14 11 3 1NC 037H350802
Elektrische Parameter – Spulen, gesteuert mit 12 V DC
3 4 8,5 14 11 3 1NO 037H350401 Cl 5-9

1) Die Spulensteuerspannung wird durch die zwei zusätzlichen Ziffern in der folgenden Tabelle angegeben.
2) Signalschütz, die angegebene Last gilt für die Kategorie AC-12. Standard-Versorgungsspannungstoleranz -30 % +25 %
Steuerspannung Symbol XX
24 V 50/60 Hz 13
110 V 50/60 Hz 23
220 - 230 V 50/60 Hz 32
400 V 50 Hz/60 Hz 37
Zubehör
Dies sind Erweiterungen, die an der Vorderseite des Mini-Schützes aufgesteckt werden. Sie sind in zwei Ausführungen erhältlich: doppelt und vierfach. Die Einbauhöhe dieses Sets entspricht der Höhe des für Mini-Schütze vorgesehenen Thermorelais.
037H3513 2 CBN - 04
Funktion Ie (AC - 15)
[A]		 Ith40oC
(AC - 1)
[A]		 Ue
[V]		 Katalognummer Typ
4N0 2 10 500 037H3511 CBN - 40
2NC 2 10 500 CBN - 02
1N0/1NC 2 10 500 037H3514 CBN - 11
2NO/2NC 10 500 037H3515 CBN - 22
4NC 2 10 500 037H3512
Abmessungen [mm]

CI 5-2, 5-5, 5-9, 5-12

Maßzeichnung des Mini-Schützes mit Thermorelais

Weniger
Weiterlesen
