Výrobce: ZIEHL

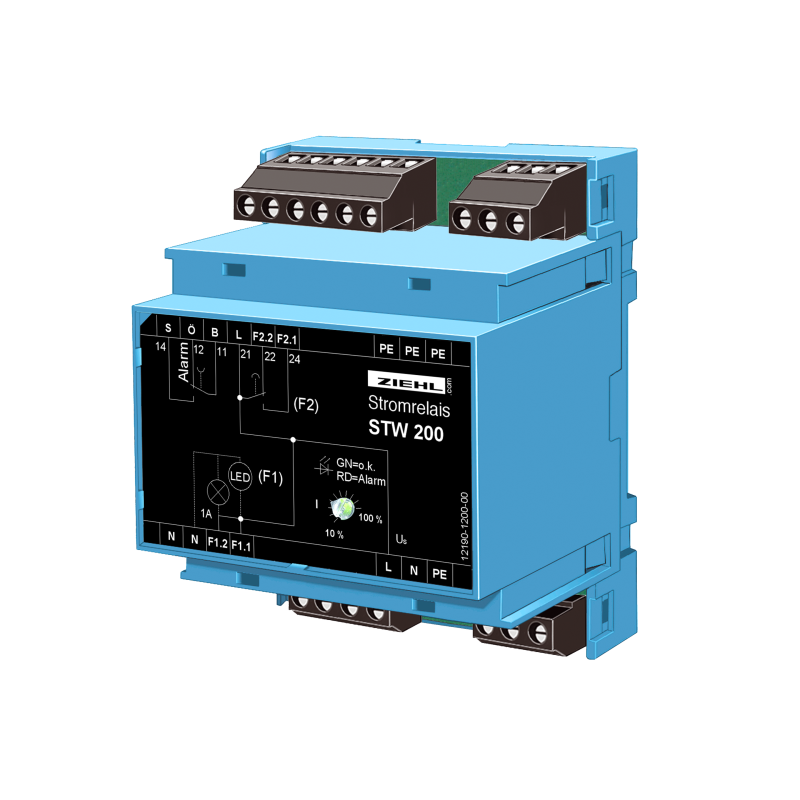

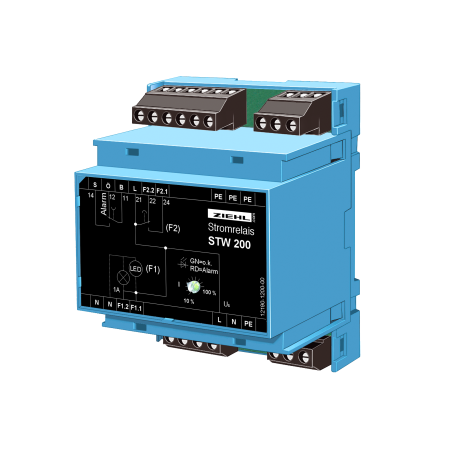

STW200 - Proudové relé pro překážková světla - S225530

  • S225530
  • Typ produktu Motor IP00, elektronika IP20
  • Napájecí napětí AC 230 V
  • Provedení Specifické pro zákazníka / IP 6K9K
  • Výstupní funkce Výstupy/relé
  • Naměřená hodnota Vložka z hliníkového plechu, stříkaná PP plastem

Proudová relé STW 200 monitorují střídavé proudy, zda neklesnou pod nastavenou mez. Rozsahy 12 ... 120 mA a 0,1 ... 1 A umožňují monitorování LED žárovek i žárovek v překážkových světlech. V případě poruchy hlavní žárovky relé sepne záložní žárovku. Pro signalizaci poruchy lampy je k dispozici alarmový kontakt.

Aplikace

Monitorování LED lamp nebo žárovek ve dvojitých překážkových světlech s alarmem (selhání lampy) a rozsvícením rezervní lampy. Sledování funkce jednotlivých překážkových návěstidel. U konvenčních řešení s přepínacím kontaktem dochází při každém zapnutí systému ke krátkému zapínacímu impulzu na záložní žárovce. STW 200 jej zapíná pouze v případě poruchy hlavní lampy. LED lampy lze také monitorovat pomocí dlouhých kabelů mezi relé a lampou. Při monitorování LED žárovek je detekováno totální selhání. Poruchy jednotlivých LED nejsou detekovány.

  • Měřicí vstup 12…120 mA pro LED-lampy
  • Měřicí vstup 0,1…1 A pro žárovky (žárovky)
  • Rozsah nastavení 10…100 %
  • Relé pro spínání proudu v sepnutém režimu Alarm
  • Relé pro spínání proudu Alli v rezervě proudu režim
  • Délka kabelu od relé k lampě až 500 m
  • Displej zelený = v pořádku, červený = alarm nízkého proudu
  • Pouzdro šířka 70 mm, montážní výška 55 mm
