Hersteller: ZIEHL

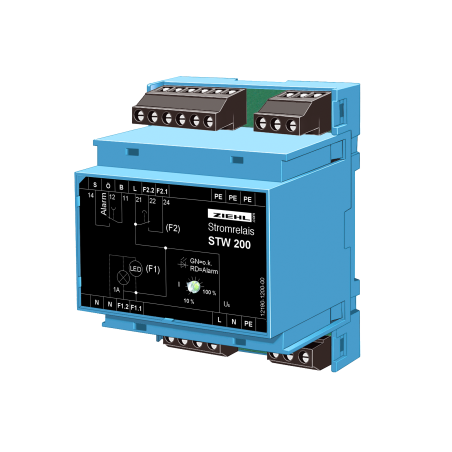

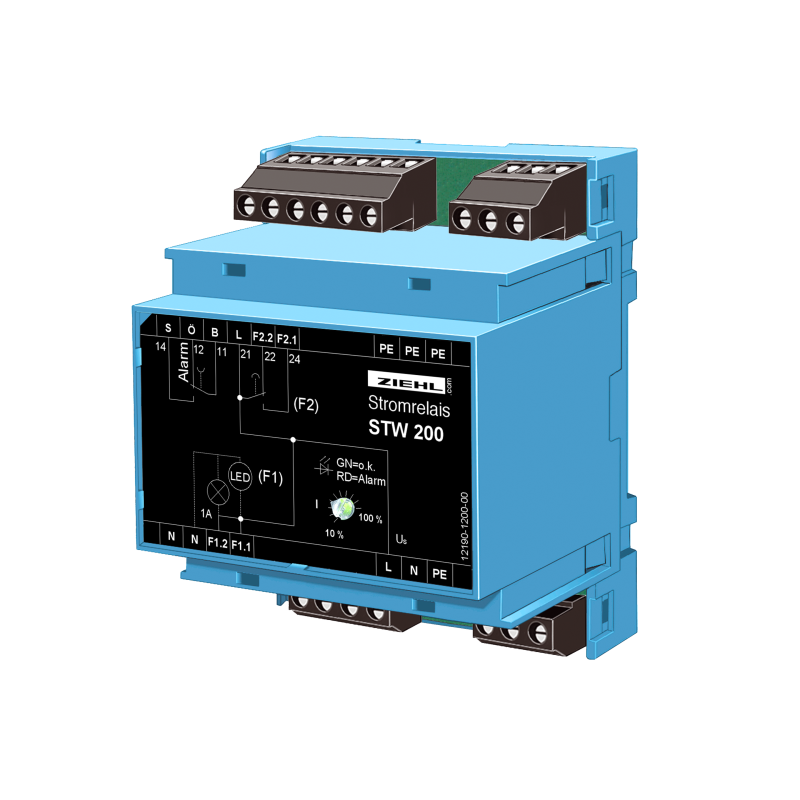

STW200 - Stromrelais für Hindernisfeuer - S225530

  • S225530
  • Produkttyp IP00-Motor, IP20-Elektronik
  • Versorgungsspannung AC 230 V
  • Ausführung Kundenspezifisch / IP 6K9K
  • Ausgangsfunktion Ausgänge/Relais
  • Gemessener Wert Einlage aus Aluminiumblech, bespritzt mit PP-Kunststoff

Stromrelais STW 200 überwachen Wechselströme auf Unterschreiten eines einstellbaren Grenzwertes. Die Bereiche 12 ... 120 mA und 0,1 ... 1 A ermöglichen die Überwachung von LED-Lampen sowie Glühlampen in Hindernisfeuern. Bei Ausfall der Hauptlampe schaltet ein Relais die Reservelampe ein. Zur Signalisierung eines Lampenausfalls steht ein Alarmkontakt zur Verfügung.

Anwendung

Überwachung von LED-Lampen oder Glühlampen in Doppelhindernisfeuern mit Alarm (Lampenausfall) und Einschalten einer Reservelampe. Überwachung der Funktion von Einzelhindernisfeuern. Bei herkömmlichen Lösungen mit Wechslerkontakt erfolgt bei jedem Einschalten der Anlage ein kurzer Einschaltimpuls an der Reservelampe. Das STW 200 schaltet diese nur bei Ausfall der Hauptlampe ein. LED-Lampen können auch mit langen Kabeln zwischen Relais und Lampe überwacht werden. Bei der Überwachung von LED-Lampen wird ein Totalausfall erkannt. Ausfälle einzelner LEDs werden nicht erkannt.

  • Messeingang 12…120 mA für LED-Lampen
  • Messeingang 0,1…1 A für Glühlampen
  • Einstellbereich 10…100 %
  • Relais zum Einschalten der Reservelampe im Arbeitsstrombetrieb
  • Relais für Alarm im Ruhestrombetrieb
  • Kabellänge vom Relais zur Lampe bis zu 500 m
  • Anzeige grün = o.k., rot = Unterstromalarm
  • Gehäuse 70 mm breit, Einbauhöhe 55 mm
