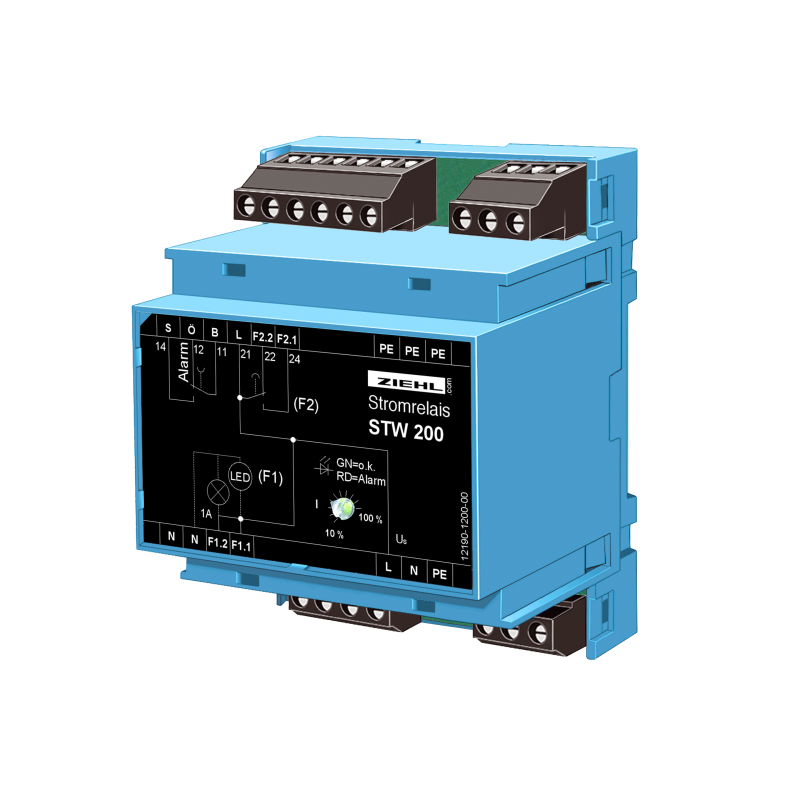

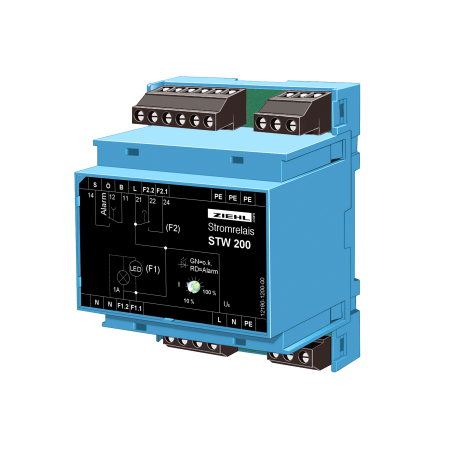

STW200 - Relais de courant pour feux d'obstacles - S225530

Les relais de courant STW 200 surveillent les courants alternatifs pour détecter les chutes en dessous d'une limite réglée. Les plages 12 ... 120 mA et 0,1 ... 1 A permettent la surveillance des lampes LED ainsi que des lampes à incandescence dans les feux d'obstacle. En cas de panne de la lampe principale, un relais allume la lampe de réserve. Un contact d'alarme est disponible pour signaler une panne de lampe.

Application

Surveillance des lampes LED ou des ampoules dans les feux d'obstacle doubles avec alarme (panne de lampe) et allumage d'une lampe de réserve. Surveillance du fonctionnement des feux d'obstacle simples. Dans les solutions conventionnelles avec un contact inverseur, il y a une courte impulsion d'activation sur la lampe de réserve à chaque mise sous tension du système. Le STW 200 ne l'allume qu'en cas de panne de la lampe principale. Les lampes LED peuvent également être surveillées avec de longs câbles entre le relais et la lampe. Lors de la surveillance des lampes LED, une panne totale est détectée. Les pannes de LED individuelles ne sont pas détectées.

• Entrée de mesure 12…120 mA pour lampes LED
• Entrée de mesure 0,1…1 A pour lampes à incandescence
• Plage de réglage 10…100 %
• Relais d'activation de la lampe de réserve en mode courant de fonctionnement
• Relais d'alarme en mode courant fermé
• Longueur de câble du relais à la lampe jusqu'à 500 m
• Affichage vert = ok, rouge = alarme de courant faible
• Boîtier 70 mm de large, hauteur de montage 55 mm
