Fabricant: ZIEHL

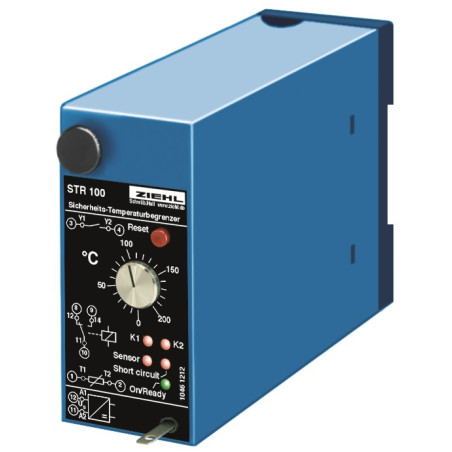

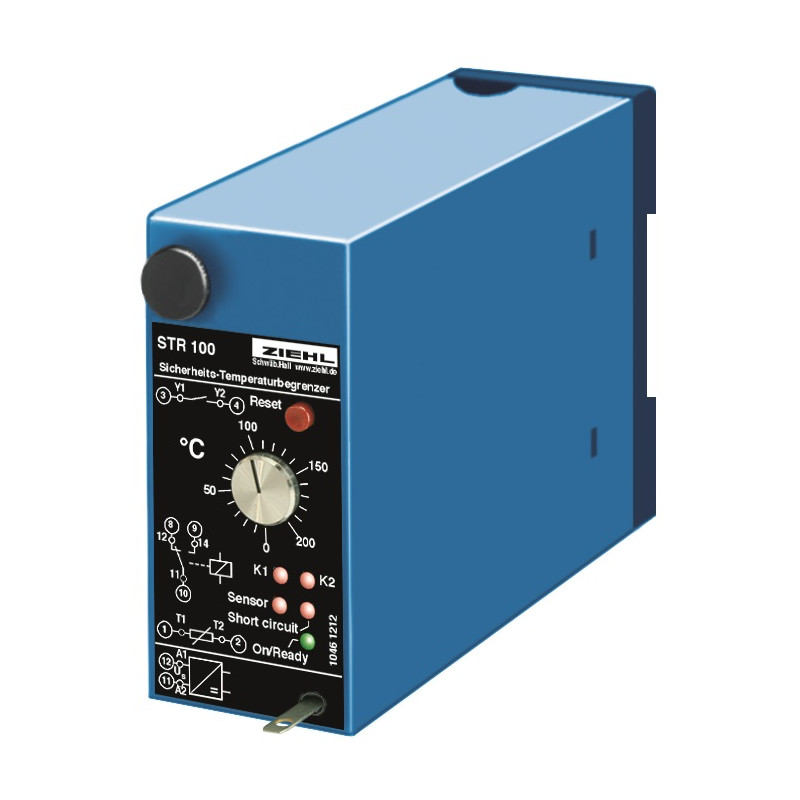

STR100-200-500-AC - Limiteur de température de sécurité - T224144

  • T224144
  • Type de produit Moteur IP54, électronique IP20
  • Tension d'alimentation AC 230 V
  • Exécution Moteur IP44, électronique IP20 / selon montage et position
  • Certificat IP 30 (IP 44, avec support et couvercle)
  • Fonction de sortie Sorties/Relais
  • La valeur de mesure Protection dimpédance

Le limiteur de température de sécurité de type STR 100 est un thermostat électronique qui surveille la température des équipements de chauffage et des machines. Lorsque la limite de température autorisée est dépassée ou en cas de dysfonctionnement, le STR 100 s'éteint immédiatement. Une réinitialisation active doit être effectuée pour un redémarrage. La limite de température est réglable à l'aide d'un potentiomètre gradué. Un réglage involontaire ou non autorisé de la limite est empêché par un couvercle transparent plombé.

Lorsque la tension d'alimentation est activée, le STR 100 fonctionne dans un mode de verrouillage modifiable et le relais doit être démarré par une réinitialisation (manuelle avec le bouton de réinitialisation intégré ou une réinitialisation externe) pour fermer le contact (non). Applicable aux installations avec fonctionnement supervisé. Français Le mode de fonctionnement correspond au type 2BJK selon EN 60730/VDE 0631.

La température est mesurée avec un capteur de température à résistance Pt 100 (RTD) selon EN 60751 / IEC 751. La qualification du processus en combinaison avec le capteur doit être prouvée. Pour garantir une fonctionnalité de sécurité plus élevée, la fonction doit être testée de routine périodiquement. Le thermostat de la série STR 100 est conforme à la catégorie de sécurité 3 (Sécurité des machines EN 954-1, documents TÜV Rheinland T 24/00 + T103 2007 Z1 + T103 2007 E2). Si une homologation de sécurité est recommandée, utilisez uniquement les RTD répertoriés.

Limiteur de température
Un limiteur de température est un équipement qui s'éteint définitivement (verrouillé) après le dépassement de la limite. Une réinitialisation (manuelle ou avec un outil) est possible une fois que la température est redescendue en dessous du point de retour (limite moins hystérésis).

Limite de température de sécurité
Un limiteur de température de sécurité est un limiteur qui répond en outre aux exigences de sécurité étendue selon la norme DIN 3440.
