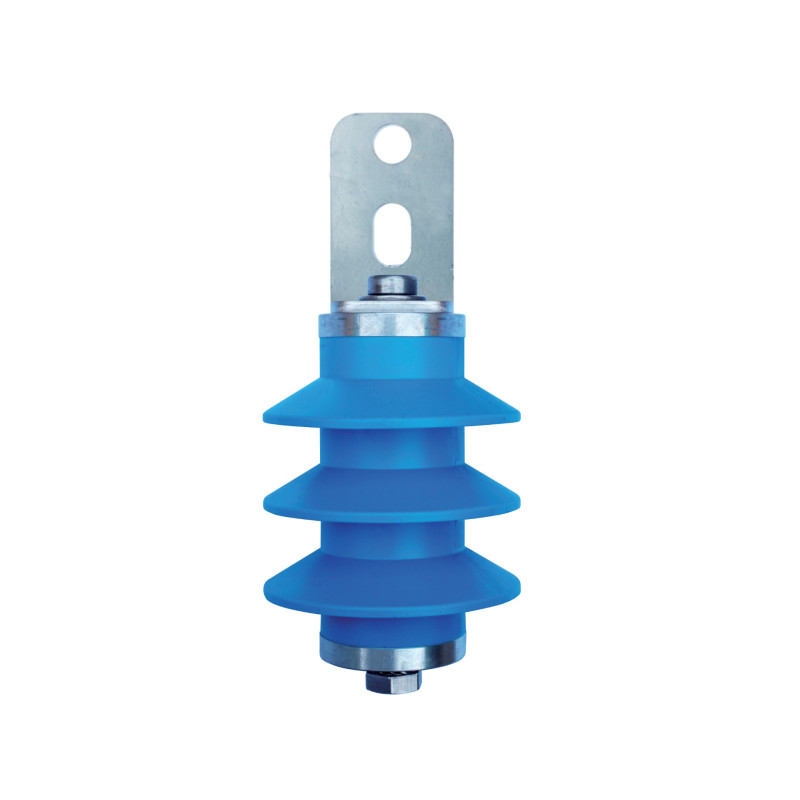

P250G - Omezovač nízkého napětí - 50804

P250G a P400G - nové typy nízkonapěťových svodičů přepětí typu 1 VLD-F, splňující požadavky ČSN EN 50122-1 ed. 2:2011, určené k ochraně kovových částí železničních trakčních zdrojů, které nejsou normálně pod napětím. Používají se k účinné ochraně osob, které by mohly přijít do styku s těmito částmi při úderu blesku nebo v případě poruchy trolejového vedení. Svodič má vysoký vnitřní odpor, pokud je aplikované napětí menší než jeho specifikovaná jmenovitá hodnota UV DC, a vede, když je tato úroveň překročena. V případě poruchy vzniklé v důsledku spojení mezi živou částí trolejového vedení a vodivou částí náhodně připojenou ke zpětnému vedení svodič chrání před nepřípustným dotykovým napětím vedením a odpojením napájení. Dle ČSN EN 50122-1 ed. Dle normy 2:2011 se tento typ svodiče doporučuje především pro spojení mezi chráněnou částí a zpětnou sítí trakčních vedení nebo v oblasti sběrače proudu, který může být v kontaktu s vodičem nebo poškozeným sběračem proudu; také na nosných konstrukcích stožáru, které mohou být po poruše izolace pod napětím. Když přivedené napětí opět klesne pod stanovenou jmenovitou úroveň, svodič se vrátí do nevodivého stavu. Funkční částí P250G (P400G) je speciální plynový svodič bleskových přepětí se zkrácenou dobou odezvy 20 ns, dimenzovaný na tři po sobě jdoucí bleskové impulsy 50 kA (10/350). Pracovní komora vestavěného svodiče bleskových přepětí je vybavena technicky sofistikovanou hardwarovou ochranou, tzv. fail-safe modulem A, který se v případě delšího přetížení více než 500 A DC (AC) automaticky přepne do režimu zkratu (tento stav je nevratný). Výrobek je dodáván s integrovaným držákem, který umožňuje přímou montáž svodiče na chráněnou kovovou konstrukci (sloup, stěnu nebo přírubu). Doporučuje se svislá montážní poloha s konzolou směřující nahoru. Svodič může být aktivován přepěťovým proudem nebo proudem protékajícím v důsledku kontaktu mezi chráněnou kovovou konstrukcí a přerušeným trakčním vodičem. V takovém případě se mezi těmito částmi vytvoří rozdíl potenciálů větší než 250 V (platí pro P250G) nebo 400 V (platí pro P400G). Vestavěný svodič bleskových přepětí okamžitě vypne (doba odezvy je typicky 20 ns) a na dočasnou dobu vodivě propojí obě části (typický vnitřní odpor svodiče bleskových přepětí P250G (P400G) je 0,001÷0,002 Ω). Tento dočasný jev automaticky ukončí vyrovnání potenciálů mezi chráněnou konstrukcí a zpětnou sítí, kdy se svodič bleskových přepětí v důsledku výměny plynů automaticky vypne.
