P250G - Niederspannungsbegrenzer - 50804

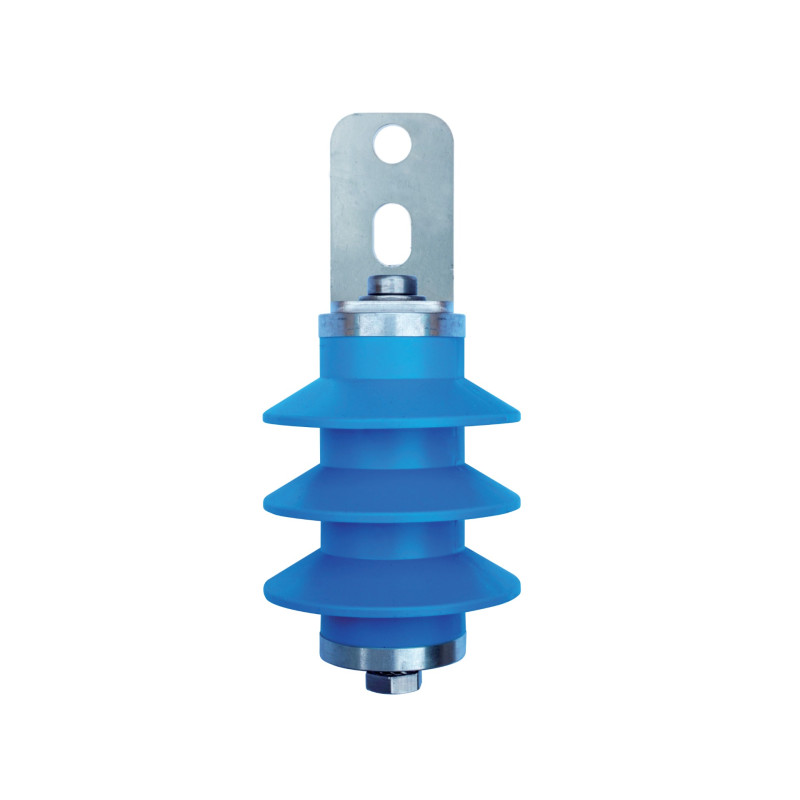

P250G und P400G – neue Typen von Niederspannungs-Überspannungsableitern, Typ 1 VLD-F, die die Anforderungen der Norm ČSN EN 50122-1 Ed. 2:2011 erfüllen und zum Schutz von normalerweise nicht spannungsführenden Metallteilen von Bahnstromversorgungen mit Gleich- oder Wechselspannung bestimmt sind. Sie dienen dem wirksamen Schutz von Personen, die bei einem Blitzeinschlag oder einem Ausfall der Fahrleitung mit diesen Teilen in Berührung kommen können. Der Ableiter hat einen hohen Innenwiderstand, wenn die angelegte Spannung unter ihrem angegebenen Nennwert UV DC liegt, und leitet, wenn dieser Wert überschritten wird. Im Falle eines Fehlers, der durch eine Verbindung zwischen einem spannungsführenden Teil der Fahrleitungsversorgung und einem versehentlich mit der Rückleitung verbundenen leitfähigen Teil entsteht, schützt der Ableiter vor unzulässiger Berührungsspannung, indem er die Stromversorgung leitet und trennt. Gemäß ČSN EN 50122-1 Ed. 2:2011. Dieser Ableitertyp wird vor allem für den Anschluss zwischen dem geschützten Teil und dem Rückleitungsnetz von Bahnleitungen oder im Bereich eines Stromabnehmers empfohlen, der mit einem Leiter in Kontakt stehen kann oder einen beschädigten Stromabnehmer aufweist; auch an Tragkonstruktionen eines Mastes, die nach einem Isolationsfehler unter Spannung stehen können. Wenn die angelegte Spannung wieder unter einen festgelegten Nennwert fällt, kehrt der Ableiter in einen nichtleitenden Zustand zurück. Der Funktionsteil des P250G (P400G) ist ein spezieller gasgefüllter Blitzableiter mit einer verkürzten Ansprechzeit von 20 ns, der für drei aufeinanderfolgende Blitzimpulse von 50 kA (10/350) ausgelegt ist. Die Arbeitskammer des eingebauten Blitzableiters ist mit einem technisch hochentwickelten Hardwareschutz ausgestattet, dem sogenannten A-Fail-Safe-Modul, das bei einer längeren Überlastung von mehr als 500 A DC (AC) automatisch in den Kurzschlussmodus schaltet (dieser Zustand ist irreversibel). Das Produkt wird mit einer integrierten Halterung geliefert, die eine direkte Montage des Ableiters an einer geschützten Metallstruktur (Mast, Wand oder Flansch) ermöglicht. Eine vertikale Montageposition mit der Halterung nach oben wird empfohlen. Der Ableiter kann durch einen Stoßstrom oder durch den Strom aktiviert werden, der infolge des Kontakts zwischen der geschützten Metallstruktur und einem gebrochenen Zugseil fließt. In einem solchen Fall entsteht zwischen diesen Teilen eine Potenzialdifferenz von mehr als 250 V (gilt für P250G) bzw. 400 V (gilt für P400G). Der eingebaute Blitzableiter löst sofort aus (die Reaktionszeit beträgt typischerweise 20 ns) und verbindet beide Teile vorübergehend leitend (der typische Innenwiderstand eines Blitzableiters P250G (P400G) beträgt 0,001÷0,002 Ω). Dieses vorübergehende Phänomen endet automatisch durch den Potenzialausgleich zwischen der geschützten Struktur und dem Rückleitungsnetz, wenn der Blitzableiter infolge des Gasaustauschs automatisch auslöst.
