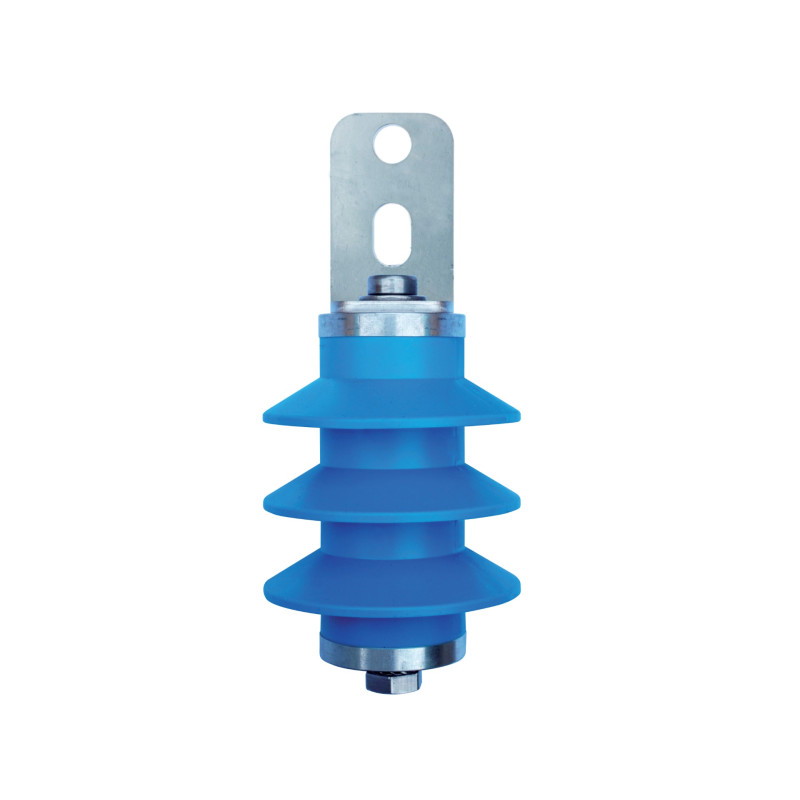

P250G - Limitador de bajo voltaje - 50804

P250G y P400G: nuevos tipos de descargadores de sobretensiones de baja tensión, Tipo 1 VLD-F, que cumplen los requisitos de la norma ČSN EN 50122-1 ed. 2:2011, diseñados para proteger las partes metálicas no normalmente activas de las fuentes de alimentación de tracción ferroviaria alimentadas con tensión continua o alterna. Se utilizan para proteger eficazmente a las personas que puedan entrar en contacto con estas partes durante la caída de un rayo o en caso de fallo de catenaria. El descargador presenta una alta resistencia interna cuando la tensión aplicada es inferior a su valor nominal especificado (UV DC) y conduce cuando se supera este nivel. En caso de fallo resultante de una conexión entre una parte activa de la catenaria y una parte conductora conectada accidentalmente a la línea de retorno, el descargador protege contra una tensión de contacto inadmisible conduciendo y desconectando la fuente de alimentación. Según la norma ČSN EN 50122-1 ed. 2:2011, este tipo de pararrayos se recomienda principalmente para la conexión entre la parte protegida y la red de retorno de las líneas de tracción, o en la zona de un colector de corriente que pueda estar en contacto con un conductor o un colector de corriente dañado; también en estructuras de soporte de un mástil que puedan estar bajo tensión tras un fallo de aislamiento. Cuando la tensión aplicada vuelve a caer por debajo de un nivel nominal especificado, el pararrayos vuelve a su estado no conductor. La parte funcional del P250G (P400G) es un pararrayos especial relleno de gas con un tiempo de respuesta reducido de 20 ns, diseñado para tres impulsos de rayo consecutivos de 50 kA (10/350). La cámara de trabajo del pararrayos integrado está equipada con una protección de hardware técnicamente sofisticada, el módulo de seguridad A, que cambia automáticamente a modo de cortocircuito (esta condición es irreversible) en caso de una sobrecarga prolongada de más de 500 A CC (CA). El producto se suministra con un soporte integrado que permite su montaje directo en una estructura metálica protegida (poste, pared o brida). Se recomienda una posición de montaje vertical con el soporte hacia arriba. El pararrayos puede activarse por una sobrecorriente o por la corriente que fluye como resultado del contacto entre la estructura metálica protegida y un cable de tracción roto. En tal caso, se crea una diferencia de potencial superior a 250 V (en el caso del P250G) o 400 V (en el caso del P400G) entre estas partes. El pararrayos integrado se dispara inmediatamente (el tiempo de respuesta suele ser de 20 ns) y conecta conductivamente ambas partes durante un período temporal (la resistencia interna típica de un pararrayos P250G (P400G) es de 0,001 ÷ 0,002 Ω). Este fenómeno temporal finaliza automáticamente mediante la ecualización de potencial entre la estructura protegida y la red de retorno, cuando el pararrayos se dispara automáticamente como resultado del intercambio de gases.
