Solid State Relays AC jednofázový série CWA a CWD
Solid State Relays AC jednofázový série CWA a CWD

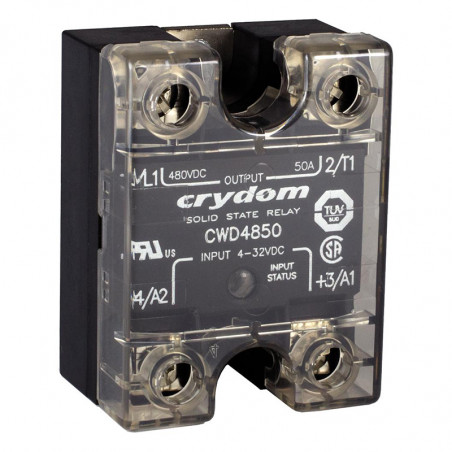

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Crydom

Jednofázové polovodičové relé AC série CWA a CWD

Technické údaje

Izolační napětí4000 VRMS
Kapacita vstup/výstup8 pF
Provozní teplotní rozsahod -30°C do 80°C
Provozní frekvenční rozsah47-63 Hz
Způsob zapínánív nule napětí
Dostupné možnosti10-okamžitě zapínaný
E - řídicí napětí 18-36VAC
P - vnitřní přepěťová ochrana (nedoporučuje se pro kapacitní zátěže)
S - vnitřní „SNUBBER"
H - fólie zlepšující odvod tepla


SymbolSymbolVstupní údajeVýstupní údajeDiagram
Řada CWAŘada CWD
Řídicí napětí
VRMS AC		Vstupní proud
[mA]		Řídicí napětí
VDC		Vstupní proud
[mA]		Zatěžovací proud
ARMS		Rozsah napětí
VRMS		Max. napětí
Vpeak		I2t
[A2s]
CWA2410CWD241090 - 2806 (120VRMS)3-3210(12VDC)0,15-1024 - 2806006601
CWA2425CWD24250,15 -2524 - 28060015002
CWA2450CWD24500,15-5024 - 2806003003
CWA2490CWD24900,15 -9024 - 28060075604
CWA24125CWD241250,15- 12524 - 280600166005
CWA4810CWD481090 - 2806 (120VRMS)3 -3210(12VDC)0,15-1048 - 66012006601
CWA4825CWD48250,15-2548 - 660120015002
CWA4850CWD48500,15-5048 - 66012003003
CWA4890CWD48900,15 -9048 - 660120075604
CWA48125CWD481250,15 - 12548 - 6601200166005


Obrázek 1
Obrázek 2
Obrázek 3
Obrázek 4
Obrázek 5
Méně
