Výrobce: B&B Electronics

RS232 - Current-Opto-Complex-232CLDRLDR

Zařízení 232CLDR je verze proudového převodníku RS-232 od společnosti B[&]B pro montáž na DIN lištu. Zařízení je vybaveno jednou opticky izolovanou vysílací smyčkou 20 mA a jednou opticky izolovanou přijímací smyčkou 20 mA. Každou smyčku lze nastavit do režimu „Aktivní“ nebo „Pasivní“. V režimu „Aktivní“ je do každé smyčky (vysílací i přijímací) dodáván izolovaný proud 20 mA. Pro napájení převodníku a obou smyček je potřeba pouze jeden zdroj napájení s napětím 10 V až 30 V DC. Svorkovnice (A) je výstup RS-232 (z 232CLDR) a svorkovnice (D) je vstup RS-232 (k 232CLDR). 232CLDR může komunikovat maximální přenosovou rychlostí 19,2 kBd. Proudová smyčka 20 mA je vhodná pro vzdálenosti až 600 metrů při datových rychlostech až 19,2 kBd díky pečlivě navrženému rozhraní. Níže je uvedena řada diagramů, které ukazují různé způsoby testování a konfigurace převodníku 232CLDR.

Aktivní nebo pasivní režim

Převodník 232CLDR lze přepínat mezi aktivním a pasivním režimem pomocí přepínače. Obrázky 1–4 ukazují čtyři různé způsoby konfigurace převodníku 232CLDR pomocí dvou počítačů. Chcete-li nastavit přepínače SW1 a SW2, otevřete kryt převodníku 232CLDR. Chcete-li převodník 232CLDR otevřít, odstraňte boční kryt plochým šroubovákem. Vložte plochý šroubovák pod kryt označený „Model 232CLDR“ a vypáčte jej. Západky krytu se uvolní (cvaknou). Na desce plošných spojů je segmentovaný přepínač.

Tabulky 1 a 2 (Přenos a Příjem) ukazují konfiguraci připojení pro aktivní a pasivní režim. Pokud používáte samostatné zařízení s proudovou smyčkou (tiskárna, váha, CNC atd.), zkontrolujte dokumentaci k zařízení a zjistěte, zda je konfigurováno pro aktivní nebo pasivní režim. Pokud nevíte, zda zařízení pracuje v aktivním nebo pasivním režimu, můžete to snadno zkontrolovat voltmetrem. Chcete-li to provést, nastavte voltmetr na stejnosměrný proud a umístěte kladnou (červenou) sondu na výstup T+ a zápornou (černou) sondu na výstup T- zařízení s proudovou smyčkou. Pokud voltmetr indikuje přítomnost napětí, zařízení pracuje v aktivním režimu. Pokud napětí není přítomno, zařízení pracuje v pasivním režimu.
Model: připojení 232CLDR
Připojení sériového portu PC [DTE]
Sériový konektor DB9 (samec) .....................................................
Pin 2 - Příjem (vstup)
Pin 3 - Vysílání (Výstup)
Pin 5 - UZ (Uzemnění)
..................................................... Uzemnění přenosové linky
Sériový konektor DB25 (samec)
Pin 2 - Vysílání (Výstup)
Pin 3 - Příjem (Vstup)
Pin 5 - UZ (Uzemnění)
VYPNUTO Obrázek 1

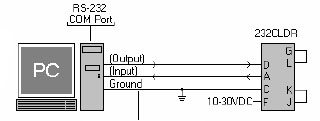

Obrázek 1 ukazuje test zpětné smyčky pro 232CLDR. Tento test ověřuje, zda 232CLDR funguje správně. Test zahrnuje odeslání série znaků z portu RS-232 počítače, které budou přeneseny zpět do portu RS-232 počítače pomocí 232CLDR.
RS-232 ,
COM Port		 Aktivní 232CLDR Pasivní 232CLDR Port C0M R
S-232
Model: 232CLDR Model: 232CLDR Model: 232CLDR
Výstup) (Výstup)
Vstup] [Vstup]
Uzemnění) (Uzemnění
Uzemnění přenosového a elektrického vedení Přepínače 1 [&]2 ZAPNUTO Přepínače 1 [&]2 VYPNUTO. Uzemnění přenosového a elektrického vedení

Obrázek 2


Obrázek 2 ukazuje příklad zapojení dvou převodníků 232CLDR. 232CLDR vlevo je nastaven na „aktivní“ a 232CLDR vpravo je nastaven na „pasivní“.

Port C0M RS-232

 232CLDR 232CLDR Port C0M
RS-232
Výstup) (Výstup)
Vstup] [Vstup]
Uzemnění) (Uzemnění)

Uzemnění přenosového a elektrického vedení

Nastavení přepínačů = Přepínač 1 ZAPNUTO [&] Přepínač 2 VYPNUTO na obou převodnících 232CLDR

Uzemnění přenosu a elektrického vedení

Obrázek 3


Obrázek 3 je schéma zapojení znázorňující konfiguraci "aktivního" vysílání a "pasivního" příjmu pro oba Převodníky 232CLDR.

Port C0M RS-232
232CLDR 232CLDR Port C0M
RS-232
Výstup) (Výstup)
Vstup] [Vstup]
Uzemnění) (Uzemnění)
Uzemnění přenosového a elektrického vedení
Nastavení přepínačů = Přepínač 1 ZAPNUTO [&] Přepínač 2 VYPNUTO na obou převodnících 232CLDR
Uzemnění přenosu a elektrického vedení

Obrázek 4


Obrázek 4 je schéma zapojení znázorňující konfiguraci „aktivního“ příjmu a „pasivního“ vysílání pro oba převodníky 232CLDR.

Tabulka 1: Vysílání
Tabulka 2: Příjem
SW1 H G J
Aktivní Út Nepřipojeno Připojit
k R+		 Připojit
k R-
Pasivní Vypnuto Připojit
k R+		 Připojit
k R-		 NC
SW2 L K M
Aktivní Út Nepřipojeno Připojit k T+ Připojit k T-
Pasivní Vypnuto Připojit k T+ Připojení k T- NC

Typické aplikace
Obrázek 5 ukazuje typickou aplikaci váhy s „aktivní“ proudovou smyčkou a převodníku 232CLDR pracujícího v „pasivním“ režimu. Někteří výrobci vah prodávají zařízení vybavená rozhraním proudové smyčky. Váhu lze nahradit jakýmkoli jiným zařízením s „aktivní“ proudovou smyčkou. Obrázek ukazuje obecný princip připojení zařízení s „aktivní“ proudovou smyčkou (pouze vysílající) k převodníku 232CLDR (nastavenému na „pasivní“ režim).
Komunikační port RS-232 Pasivní 232CLDR Měřítko aktivní proudové smyčky

(Výstup)
Vstup)
Uzemnění)
Uzemnění elektrického vedení Přenos a Vypínače 1 [&]2 VYP

Obrázek 5


Typické připojení k proudové smyčce Měřítko

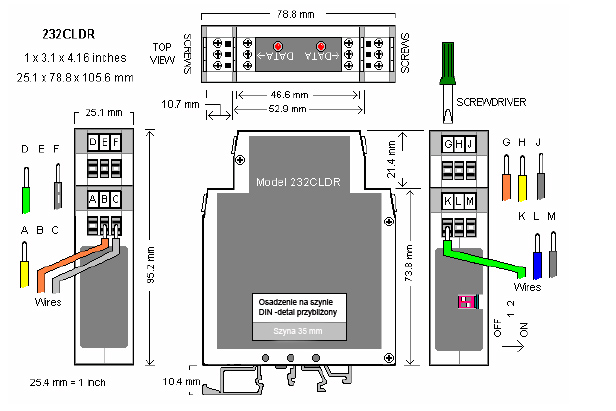

Specifikace
Rozměry:
25,1 x 78,8 x 105,6 mm
Teplotní rozsah:
0 až 80 °C
Rozsah vlhkosti:
0 až 95 % bez kondenzace
Napájecí napětí:
+10 až 30 V DC při 100 mA
Přenosová rychlost
Až 19,2 kb/s
Data:
Konektory:
Šroubovací svorkovnice pro RS-232 a stranu proudové smyčky
LED diody:
Dvě ČERVENÉ LED diody indikují směr toku dat
Izolace:
Izolace 1000 V DC po dobu 1 sekundy

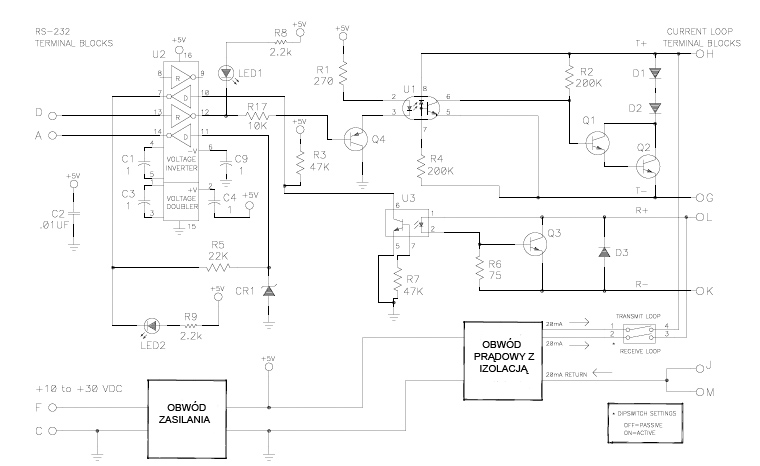

Obrázek 7. Schéma 232CLDR
