Произвођач: B&B Electronics

РС232 - Цуррент-Опто-комплекс-232ЦЛРД Цонвертер

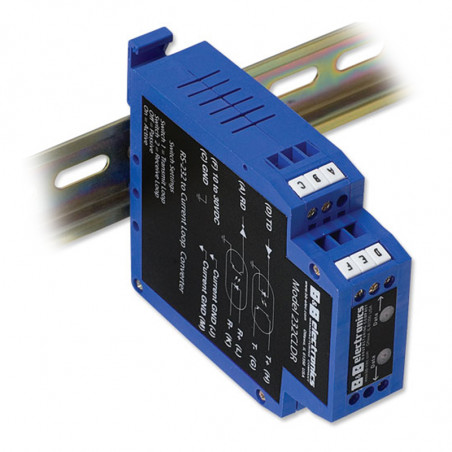

Уређај 232CLDR је верзија B[&]B-овог RS-232 конвертора струјне петље која се монтира на DIN шину. Уређај је опремљен једном оптички изолованом петљом за предају од 20mA и једном оптички изолованом петљом за пријем од 20mA. Свака петља може бити подешена на „Активни“ или „Пасивни“ режим. Када је подешен на „Активни“ режим, изолована струја од 20mA се доводи до сваке петље (предаја и пријем). Потребан је само један извор напајања напона од 10V до 30V DC за напајање конвертора и обе петље. Прикључни блок (A) је RS-232 ИЗЛАЗ (од 232CLDR), а прикључни блок (D) је RS-232 УЛАЗ (ка 232CLDR). 232CLDR може да комуницира максималном брзином преноса од 19,2 KBd. Струјна петља од 20mA је погодна за удаљености до 600 метара при брзинама преноса података до 19,2 KBd захваљујући пажљиво дизајнираном интерфејсу. Испод је низ дијаграма који приказују различите начине тестирања и конфигурисања конвертора 232CLDR.

Активни или пасивни режим

Конвертор 232CLDR може се пребацивати између активног и пасивног режима помоћу прекидача. Слике 1-4 приказују четири различита начина конфигурисања 232CLDR помоћу два рачунара. Да бисте подесили SW1 и SW2, отворите поклопац конвертора 232CLDR. Да бисте отворили 232CLDR, уклоните бочни поклопац равним одвијачем. Уметните равни одвијач испод поклопца са ознаком „Модел 232CLDR“ и отворите га. Резе поклопца ће се отпустити (кликнути). На штампаној плочи се налази сегментирани прекидач.

Табеле 1 и 2 (Пренос и Пријем, респективно) приказују конфигурацију везе за активни и пасивни режим. Ако користите посебан уређај са струјном петљом (штампач, вага, ЦНЦ, итд.), проверите документацију уређаја да бисте утврдили да ли је конфигурисан за активни или пасивни режим. Ако не знате да ли уређај ради у активном или пасивном режиму, можете то лако проверити волтметром. Да бисте то урадили, подесите волтметар на једносмерну струју и поставите позитивну (црвену) сонду на Т+ излаз, а негативну (црну) сонду на Т- излаз уређаја са струјном петљом. Ако волтметар показује присуство напона, уређај ради у активном режиму. Ако нема напона, уређај ради у пасивном режиму.
Модел: 232CLDR веза
Везе серијског порта рачунара [DTE]
DB9 мушки серијски конектор .....................................................
Пин 2 - Пријем (Улаз)
Пин 3 - Пренос (Излаз)
Пин 5 - UZ (Уземљење)
..................................................... Уземљење далековода
DB25 мушки серијски конектор
Пин 2 - Пренос (Излаз)
Пин 3 - Пријем (Улаз)
Пин 5 - UZ (Уземљење)
ИСКЉУЧЕНО Слика 1
Слика 1 приказује тест повратне петље за 232CLDR. Овај тест потврђује да 232CLDR исправно ради. Тест подразумева слање низа карактера са RS-232 порта рачунара, који ће бити пренети назад на RS-232 порт рачунара помоћу 232CLDR-а.
RS-232 ,
COM порт		 Активни 232CLDR Пасивни 232CLDR Порт C0M R
S-232
Модел: 232CLDR <тд> <тд rowspan="5" colspan="2"> <тр> <тд висина="17">Излаз) <тд>(Излаз) <тр> <тд висина="17">Улаз] <тд>[Улаз] <тр> <тд height="17">Уземљење) (Уземљење
Уземљење преносне и далеководне мреже Прекидачи 1 [&]2 УКЉУЧЕНО Прекидачи 1 [&]2 ИСКЉУЧЕНО. Уземљење преносне и далеководне мреже

Слика 2


Слика 2 приказује пример повезивања два 232CLDR конвертора. 232CLDR са леве стране је подешен на „активно“, а 232CLDR са десне стране је подешен на „пасивно“.

C0M порт RS-232

 232CLDR 232CLDR Порт C0M
RS-232
<тд ширина="63"> <тд роуспан="5" цолспан="2" ширина="95"><имг срц="/филес/пл/каталог/12/ком_безпрзев/ком_серегова/232ЦЛДР_1004дс/232ЦЛДР_1004дс-5.јпг" алт="" ширина="95" висина="73" /> <тр> <тд height="17">Излаз) (Излаз)
Улаз] [Улаз]
Уземљење) (Уземљење)

Уземљење преносне и далеководне мреже

Подешавања прекидача = Прекидач 1 УКЉУЧЕНО [&] Прекидач 2 ИСКЉУЧЕНО на оба 232CLDR конвертора

Уземљење преносне и далеководне мреже

Слика 3


Слика 3 је дијаграм ожичења који приказује конфигурацију „активног“ предаја и „пасивног“ пријема за оба 232CLDR конвертори.

C0M порт RS-232
232CLDR 232CLDR C0M порт
RS-232
<тд ширина="67"> <тд роуспан="5" цолспан="5"><имг срц="/филес/пл/каталог/12/ком_безпрзев/Ком_сзерегова/232ЦЛДР_1004дс/232ЦЛДР_1004дс-7.јпг" алт="" ширина="391" висина="71" /> <тд ширина="63"> <тд роуспан="5" цолспан="2" ширина="95"><имг src="/files/pl/katalog/12/kom_bezprzew/kom_seregowa/232CLDR_1004ds/232CLDR_1004ds-5.jpg" alt="" width="95" height="73" />
Излаз) (Излаз)
Улаз] [Улаз]
Уземљење) (Уземљење)
Уземљење преносне и далеководне мреже
Подешавања прекидача = Прекидач 1 УКЉУЧЕНО [&] Прекидач 2 ИСКЉУЧЕНО на оба 232CLDR конвертора
Уземљење преносне и далеководне мреже

Слика 4


Слика 4 је дијаграм ожичења који приказује „активну“ конфигурацију пријема и „пасивну“ конфигурацију предаје за оба 232CLDR конвертора.

Табела 1: Пренос
Табела 2: Пријем
SW1 H G J
Активно Уто Није
повезано		 Повежи се
са R+		 Повежи се
са R-
Пасивно Искључено Повежи
са R+		 Повежи
са R-		 NC
SW2 L K M
Активно Уто Није повезано Повежи се са T+ Повежи се са T-
Пасивно Искључено Повежи се са Т+ Повежите се са Т- NC

Типичне примене
Слика 5 приказује типичну примену ваге са „активном“ струјном петљом и конвертором 232CLDR који ради у „пасивном“ режиму. Неки произвођачи вага продају уређаје опремљене интерфејсом струјне петље. Вага се може заменити било којим другим уређајем са „активном“ струјном петљом. Слика приказује општи принцип повезивања уређаја са „активном“ струјном петљом (само пренос) са конвертором 232CLDR (подешеним на „пасивни“ режим).
Комуникациони RS-232 порт Пасивни 232CLDR Скала активне струјне петље
<тд> <тд ровспан="5" цолспан="4" ширина="527"><имг срц="/филес/пл/каталог/12/ком_безпрзев/ком_серегова/232ЦЛДР_1004дс/232ЦЛДР_1004дс-8.јпг" алт="" ширина="513" висина="81" /> <тр> <тд висина="17"><бр />(Излаз) <тр> <тд height="17">Улаз)
Уземљење)
Уземљење далековода Пренос и Прекидачи 1 [&]2 ИСКЉУЧЕНО

Слика 5


Типична веза са струјном петљом Размера

Спецификације
Димензије:
25,1 x 78,8 x 105,6 мм
Температурни опсег:
0 до 80°C
Опсег влажности:
0 до 95% без кондензације
Напон напајања:
+10 до 30V DC на 100mA
Брзина преноса
До 19,2 kbps
Подаци:
Конектори:
Прикључни блокови са завртњима за RS-232 и страну струјне петље
ЛЕД диоде:
Две ЦРВЕНЕ ЛЕД диоде показују смер протока података
Изолација:
Изолација од 1000 V једносмерне струје у трајању од 1 секунде

Слика 7. 232ЦЛДР шема <имг срц="/филес/пл/каталог/12/ком_безпрзев/ком_серегова/232ЦЛДР_1004дс/232ЦЛДР_1004дс-9.јпг" алт="" /><бр /><имг срц="/филес/пл/каталог/12/ком_безпрзев/ком_серегова/232ЦЛДР_1004дс/232ЦЛДР_1004дс-10.јпг" алт="" />
