RS232 - Current-Opto-Complex-232CldrDr-Konverter

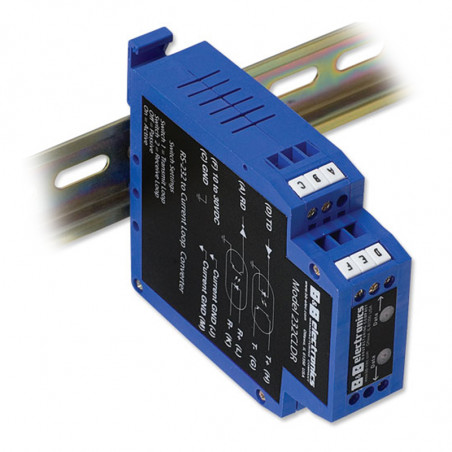

Das Gerät 232CLDR ist eine DIN-Schienen-Version des RS-232-Stromschleifenwandlers von B[&]B. Das Gerät verfügt über eine optisch isolierte 20-mA-Sendeschleife und eine optisch isolierte 20-mA-Empfangsschleife. Jede Schleife kann im „Aktiv“- oder „Passiv“-Modus betrieben werden. Im „Aktiv“-Modus wird jeder Schleife (Senden und Empfangen) ein isolierter Strom von 20 mA zugeführt. Für die Versorgung des Wandlers und beider Schleifen ist lediglich eine einzige Stromquelle mit einer Spannung von 10 V bis 30 V DC erforderlich. Klemmenblock (A) ist der RS-232-Ausgang (vom 232CLDR), und Klemmenblock (D) ist der RS-232-Eingang (zum 232CLDR). Der 232CLDR kann mit einer maximalen Baudrate von 19,2 kBd kommunizieren. Die 20-mA-Stromschleife eignet sich dank einer sorgfältig entwickelten Schnittstelle für Entfernungen bis zu 600 Metern und Datenraten bis zu 19,2 KBd. Nachfolgend finden Sie eine Reihe von Diagrammen, die verschiedene Möglichkeiten zum Testen und Konfigurieren des 232CLDR-Konverters zeigen. ... Auf der Platine befindet sich ein segmentierter Kippschalter.

Tabellen 1 und 2 (Senden bzw. Empfangen) zeigen die Anschlusskonfiguration für den aktiven und passiven Modus. Wenn Sie ein separates Stromschleifengerät (Drucker, Waage, CNC-Maschine usw.) verwenden, prüfen Sie in der Dokumentation des Geräts, ob es für den aktiven oder passiven Modus konfiguriert ist. Wenn Sie nicht wissen, ob das Gerät im aktiven oder passiven Modus arbeitet, können Sie dies einfach mit einem Voltmeter überprüfen. Stellen Sie dazu das Voltmeter auf Gleichspannung (DC) ein und verbinden Sie die positive (rote) Messspitze mit dem Ausgang T+ und die negative (schwarze) Messspitze mit dem Ausgang T- des Stromschleifengeräts. Zeigt das Voltmeter eine Spannung an, arbeitet das Gerät im aktiven Modus. Liegt keine Spannung an, arbeitet das Gerät im passiven Modus.

RS-232, COM-Anschluss

Aktiver 232CLDR

Passiver 232CLDR

Port C0M R S-232

Ausgabe)

(Ausgabe)

Eingabe]

[Eingabe]

Erdung)

(Erdung

Erdung der Übertragungs- und Stromleitungen

Schalter 1 und 2 EIN

Schalter 1 und 2 AUS.

Erdung der Übertragungs- und Stromleitungen

Abbildung 2 Abbildung 2 zeigt eine Beispielverbindung zweier 232CLDR-Konverter. Der 232CLDR links ist auf „aktiv“ und der 232CLDR rechts auf „passiv“ eingestellt.

232CLDR Port C0M
RS-232 Img src="/files/pl/katalog/12/kom_bezprzew/Kom_szeregowa/232CLDR_1004ds/232CLDR_1004ds-3.jpg" alt="" Breite="101" Höhe="84" /> 232CLDR Port C0M
RS-232 Img src="/files/pl/katalog/12/kom_bezprzew/Kom_szeregowa/232CLDR_1004ds/232CLDR_1004ds-3.jpg" alt="" Breite="101" Höhe="84" /> 232CLDR

C0M-AnschlussRS-232				232CLDR
					Ausgabe)			(Ausgabe)
					Eingabe]			[Eingabe]
					Erdung)			(Erdung)
Übertragungs- und Stromleitungserdung				Schaltereinstellungen = Schalter 1 EIN [&] Schalter 2 AUS an beiden 232CLDR-Konvertern			Übertragungs- und Stromleitungserdung

Abbildung 3 Abbildung 3 ist ein Schaltplan, der die Konfiguration für „aktives“ Senden und „passives“ Empfangen für beide Geräte zeigt. 232CLDR-Konverter.

C0M-AnschlussRS-232				232CLDR		232CLDR		Anschluss C0M RS-232
		Ausgabe)						(Ausgabe)
		Eingabe]						[Eingabe]
		Boden)						(Boden)
Übertragungs- und Stromleitungserdung				Schaltereinstellungen = Schalter 1 EIN [&] Schalter 2 AUS an beiden 232CLDR-Konvertern			Übertragungs- und Stromleitungserdung

Abbildung 4 Abbildung 4 ist ein Schaltplan, der die Konfiguration für den „aktiven“ Empfang und den „passiven“ Sendebetrieb beider 232CLDR-Konverter zeigt.

Tabelle 1: Senden	Tabelle 2: Empfangen
SW1 H G J Aktiv Di Nicht verbunden Mit R+ verbinden Mit R- verbinden Passiv Aus Verbinden mit R+ Verbinden mit R- NC	SW2 L K M Aktiv Di Nicht verbunden Mit T+ verbinden Mit T- verbinden Passiv Aus An T+ anschließen An T- anschließen NC

Abbildung 5 zeigt eine typische Anwendung einer Waage mit einem aktiven Stromregelkreis und einem 232CLDR-Umrichter im passiven Modus. Einige Waagenhersteller bieten Geräte mit Stromregelkreisschnittstelle an. Die Waage kann durch jedes andere Gerät mit einem aktiven Stromregelkreis ersetzt werden. Die Abbildung zeigt das allgemeine Prinzip des Anschlusses eines Geräts mit einem „aktiven“ Stromkreis (nur sendend) an den Umrichter 232CLDR (auf „passiven“ Modus eingestellt).

Kommunikations-RS-232-Anschluss			Passiver 232CLDR		Skala der aktiven Stromschleife
	(Ausgabe)
	Eingang)
	Masse)
Masse der Stromleitung		Übertragung und	Schalter 1 und 2 AUS

Abbildung 5 Typischer Anschluss an eine Stromschleife Skala

Spezifikationen
Abmessungen:	25,1 x 78,8 x 105,6 mm
Temperaturbereich:
Luftfeuchtigkeitsbereich:	0 bis 95 % nicht kondensierend
Versorgungsspannung:	+10 bis 30 V DC bei 100 mA
Übertragungsrate
Daten:
Anschlüsse:	Schraubklemmen für RS-232 und Stromkreise
LEDs:	Zwei rote LEDs zeigen die Datenflussrichtung an
	1000 V DC Isolation für 1 Sekunde
