Symulator EOS TVS8/20TC
Symulator EOS TVS8/20TC

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: EMC Prima

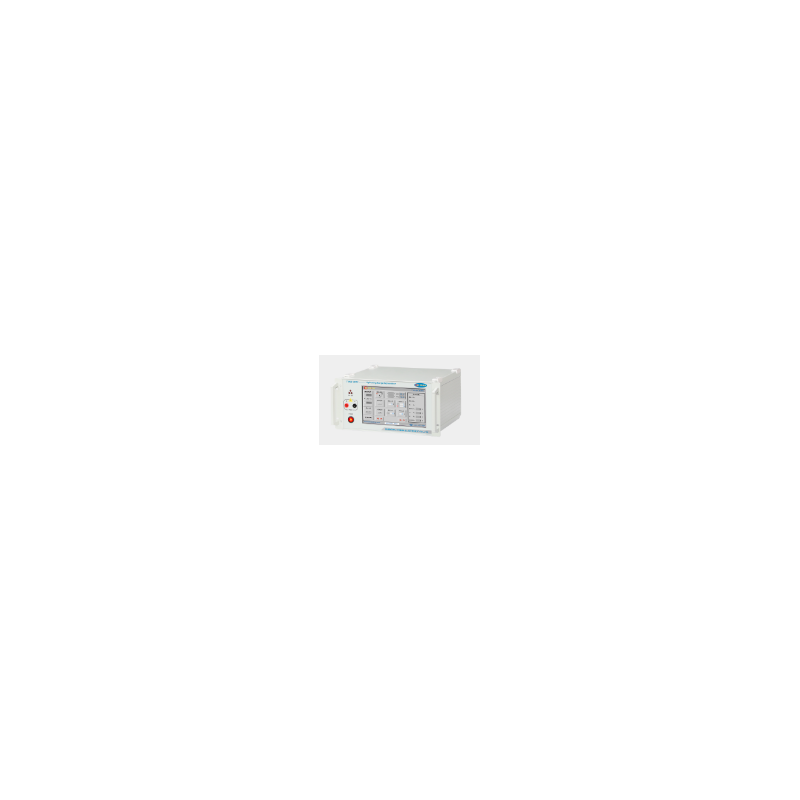

Simulátor EOS TVS8/20TC

  • TVS8/20TC

Simulátor přepětí TVS8/20TC je určen pro testování mobilních telefonů a integrovaných obvodů, včetně elektronických součástek, jako jsou výbojky. Vyhovuje normám IEC61000-4-5 a IEC801-5 publikovaným Mezinárodní elektrotechnickou komisí (IEC) a také národní normě GB/T17626.5. Zařízení splňuje technické požadavky těchto norem, vyznačuje se inteligentním ovládáním, stabilním provozem a snadnou obsluhou. Je široce používán v průmyslu mobilních telefonů, integrovaných obvodů a elektronických součástek.

Funkce:

  • Ergonomický design
  • 10,1palcový barevný dotykový displej
  • Volně přepínatelná kladná a záporná polarita
  • Lze přepínat mezi čínštinou a angličtinou
  • Provozní režimy: vlastní, zesílený a standardní
  • Vynikající technologie, odolná konstrukce
  • Maximální zkušební napětí dosahuje 1 kV

Standardní soulad:

  • IEC/EN 60664
  • GB/T17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / 45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • IEC/EN 61010

Technické parametry:

Parametr Hodnota
Model TVS8/20TC
Napětí otevřeného obvodu 3,0 V ~ 1000,0 V £ 10 %
Rozlišení napětí —
Doba vzestupu 1,2 mikrosekundy 30 % £
Trvání 50 µs ±20 %
Zkratový proud 1,5 A ~ ±500,0 A ±10 %
Doba náběhu (při zkratu) 8 µs ±20 %
Trvání (při zkratu) 20 µs ±20 %
Polarita +, -, +/-, -/+
Výstupní impedance 2Ω, 12Ω, 42Ω ±10%
Krokové napětí 0 V ~ 1000,0 V
Interval mezi událostmi přepětí 3 s ~ 9999 s
Počet přepětí 1 c ~ 6000 c
Režim spouštění Ruční, externí, intervalové spouštění
Výstup přepětí Výboje
Režimy spřažení Kondenzátor/induktor, kondenzátor/dioda, dioda/dioda, dioda/induktor
Propojovací síť Umax DC 30 V Imax 5 A
