Symulator EOS TVS8/20TC
Symulator EOS TVS8/20TC

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: EMC Prima

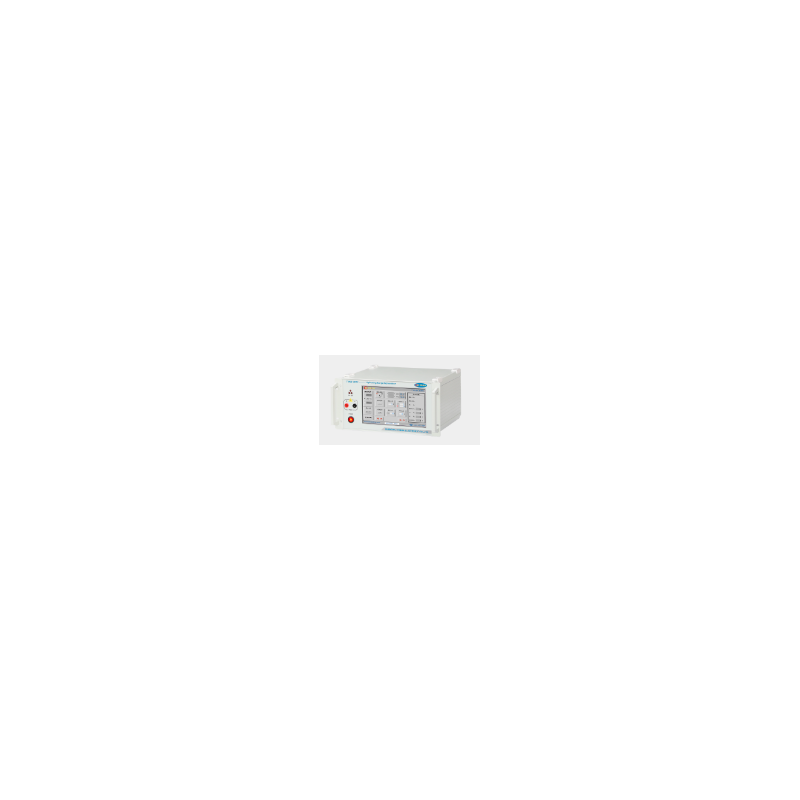

Symulator EOS TVS8/20TC

  • TVS8/20TC

Symulator przepięć TVS8/20TC został zaprojektowany z myślą o testowaniu telefonów komórkowych i układów scalonych, w tym elementów elektronicznych, takich jak rury wyładowcze. Jest on zgodny z normami IEC61000-4-5 i IEC801-5, opublikowanymi przez Międzynarodową Komisję Elektrotechniczną (IEC), a także z krajową normą GB/T17626.5. Urządzenie spełnia wymagania techniczne tych norm, charakteryzując się inteligentnym sterowaniem, stabilną pracą i łatwością obsługi. Jest szeroko stosowane w przemyśle telefonów komórkowych, układów scalonych oraz komponentów elektronicznych.

Cechy:

  • Ergonomiczna konstrukcja
  • Kolorowy ekran dotykowy 10,1 cala
  • Dowolne przełączanie polaryzacji dodatniej i ujemnej
  • Możliwość przełączania języka chińskiego i angielskiego
  • Tryby pracy: niestandardowy, wzmocniony i standardowy
  • Doskonała technologia, trwała konstrukcja
  • Maksymalne napięcie testowe sięga 1 kV

Zgodność z normami:

  • IEC/EN 60664
  • GB/T17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / 45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • IEC/EN 61010

Parametry techniczne:

Parametr Wartość
Model TVS8/20TC
Napięcie obwodu otwartego 3.0 V ~ ±1000.0 V ±10%
Rozdzielczość napięcia —
Czas narastania 1.2 µs ±30%
Czas trwania 50 µs ±20%
Prąd zwarciowy 1.5 A ~ ±500.0 A ±10%
Czas narastania (przy zwarciu) 8 µs ±20%
Czas trwania (przy zwarciu) 20 µs ±20%
Polaryzacja +, -, +/-, -/+
Impedancja wyjściowa 2Ω, 12Ω, 42Ω ±10%
Napięcie krokowe 0 V ~ 1000.0 V
Przerwa między przepięciami 3 s ~ 9999 s
Liczba przepięć 1 c ~ 6000 c
Tryb wyzwalania Ręczny, zewnętrzny, wyzwalanie interwałowe
Wyjście przepięciowe Surge Out
Tryby sprzęgania Kondensator/Induktor, Kondensator/Dioda, Dioda/Dioda, Dioda/Induktor
Sieć sprzęgająca Umax DC 30 V Imax 5 A
