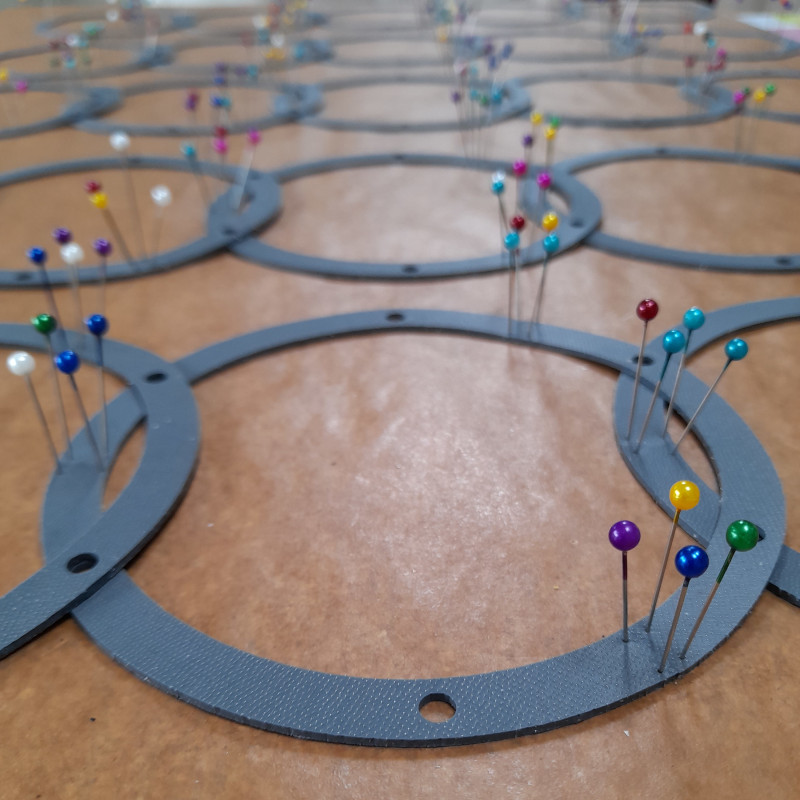

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Limitless Shielding

Těsnění se zabudovanými drátky v silikonu a fluorosilikonu OW

Těsnění s vnořenými drátky jsou plochý silikonový materiál v podobě desek, složený z pěnové nebo masivní silikonové pryže, do kterého jsou vnořeny drátky z monelu nebo hliníku kolmo k povrchu. Po sevření mezi dvě kovové plochy dosahují vynikajících parametrů stínění a vysoké úrovně utěsnění vůči prostředí. Drátky jsou zdrsněny pro usnadnění komprese a chemicky vázány, aby zůstaly drženy v silikonovém nebo fluorosilikonovém nosiči. Pronikají také většinou lehkých oxidových vrstev, čímž poskytují nízkoodpudovou kontaktní cestu při správném stlačení. K dispozici jsou varianty z masivního silikonu (ZZ-R-765 2B 40), měkkého masivního silikonu, uzavřené buněčné silikonové pěny (AMS 3195) a masivního fluorosilikonu (Mil-R-25988 50) s různým počtem drátků z monelu nebo hliníku, což umožňuje použití produktu v široké škále aplikací pro galvanickou kompatibilitu a odolnost vůči znečištění kapalnami. Materiál je dodáván v deskách o šířce až 915 mm a délce do 225 mm při minimální tloušťce 0,8 mm. Konzistence měkkého masivního silikonu je mnohem homogennější než u pěny, protože neexistuje nerovnoměrná buněčná struktura, která by mohla ovlivnit pronikání vlhkosti a utěsňovací sílu.

FORMA DODÁNÍ

  • Výsekové těsnění
  • Velké formované těsnění
  • Prakticky jakýkoli plochý tvar lze vyrobit
  • Materiál v deskách
  • Materiál v pásech dostupný v kontinuálních délkách
  • Samo­lepící zadní vrstva pro snadnou montáž
  • Těsnění mohou být vybavena zarážkami nebo přírubami omezujícími stlačení

KONSTRUKČNÍ ÚVAHY

Je doporučeno, pokud možno, koncipovat tato těsnění s nějakou formou omezení komprese. Omezení komprese ve formě přírub nebo čepů by mělo být integrováno do těsnění, aby komprese byla ideálně omezena v rozmezí 5–25 % v závislosti na průřezu těsnění a konstrukci skříně.

Tento materiál může vyžadovat relativně vysoké uzavírací síly, proto musí být kryty/skříně dostatečně tuhé a rozteče mezi spojovacími prvky nesmí být příliš velké, aby nedošlo k nedostatečnému utěsnění vlivem deformace utěsňovacích ploch.

DOSTUPNÉ MATERIÁLY

Kód produktu OW-MS OW-AS OW-ASS OW-MSS OW-MS OW-AF
Typ elastomeru Silikon Silikon Silikonová pěna Silikonová pěna Fluorosilikon Fluorosilikon
Typ drátu Monel Hliník Monel Hliník Monel Hliník
Specifikace elastomeru ZZ-R-765 2b ZZ-R-765 2b AMS 3195 AMS 3195 Mil-R-25988 G 50 Mil-R-25988 G 50
Barva Šedá Šedá Šedá Šedá Modrá Modrá
Uzavírací síla (psi) 25–100 25–100 15–75 15–75 25–100 25–100
Teplotní rozsah -65 °C až 200 °C -65 °C až 200 °C -65 °C až 200 °C -65 °C až 200 °C -65 °C až 200 °C -65 °C až 200 °C
Odolnost proti palivům NE NE NE NE ANO ANO
Průměr drátu 0,114 mm 0,127 mm 0,114 mm 0,127 mm 0,114 mm 0,127 mm
Specifikace BS 3075 NA13
QQ-N-281-B		 PN-EN 537 část 3
Slitina 5056		 BS 3075 NA13
QQ-N-281-B		 PN-EN 537 část 3
Slitina 5056		 BS 3075 NA13
QQ-N-281-B		 PN-EN 537 část 3
Slitina 5056

Menší těsnění lze vysekávat v jednom pracovním kroku, čímž se minimalizují výrobní náklady. Větší těsnění se vyrábějí ekonomicky, bez omezení velikosti desek, z pásů materiálu ve vyžádaném tvaru, čímž se eliminuje odpad materiálu. K dispozici je verze z fluorosilikonu pro prostředí s palivy, oleji, hydraulickými kapalinami a dalšími znečišťovateli. Masivní silikon pro aplikace, kde vyšší uzavírací síly umožňují lepší utěsnění vůči prostředí. Měkký masivní silikon nebo silikonová pěna pro aplikace vyžadující nižší uzavírací síly.
