Juntas con alambres incrustados en silicona y fluorosilicona OW

Las juntas con hilos incrustados son un material plano de hoja de silicona, compuesto por espuma o caucho de silicona macizo, en el que se incrustan hilos metálicos de monel o aluminio orientados perpendicularmente a su superficie. Se logran excelentes parámetros de apantallamiento y un alto nivel de estanqueidad ambiental al comprimirse entre dos superficies metálicas. Los hilos están estriados para facilitar la compresión y unidos químicamente para asegurar su retención en el soporte de silicona o fluorosilicona. También penetran la mayoría de las capas de óxido ligero, proporcionando un camino de contacto de baja resistencia cuando se comprimen correctamente. Hay variantes disponibles en silicona maciza (ZZ-R-765 2B 40), silicona maciza blanda, espuma de silicona de celda cerrada (AMS 3195) y fluorosilicona maciza (Mil-R-25988 50), con distinto número de hilos de monel o aluminio, lo que permite usar este producto en una amplia gama de aplicaciones para compatibilidad galvánica y resistencia a la contaminación por fluidos. El material se suministra en hojas de hasta 915 mm de ancho y 225 mm de largo, con un espesor mínimo de 0,8 mm. La consistencia de la silicona maciza blanda es mucho más uniforme que la de la espuma, ya que no tiene una estructura celular desigual que pueda afectar la penetración de la humedad y la fuerza de sellado.

FORMAS DE ENTREGA

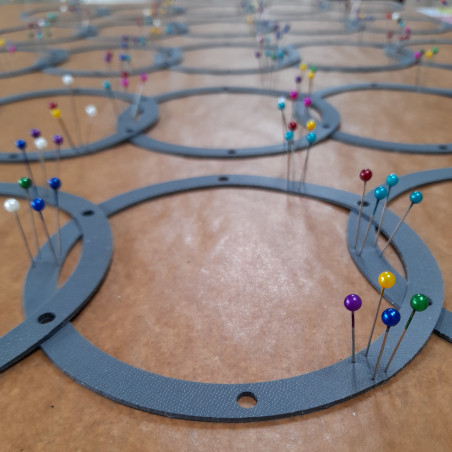

• Juntas troqueladas
• Juntas grandes moldeadas
• Puede fabricarse prácticamente cualquier forma plana
• Material en hoja
• Material en tiras disponible en longitudes continuas
• Capa adhesiva trasera para instalación sencilla
• Las juntas pueden equiparse con topes o bridas para limitar la compresión

CONSIDERACIONES DE DISEÑO

Se recomienda que, siempre que sea posible, estas juntas se diseñen con algún tipo de tope de compresión. Los topes de compresión en forma de bridas o pernos deben integrarse en la junta para limitar idealmente la compresión en el rango del 5–25% según la sección transversal de la junta y el diseño de la carcasa.

Este material puede requerir fuerzas de cierre relativamente altas, por lo que las cubiertas/carcasas deben ser lo suficientemente rígidas y el espaciamiento de los elementos de sujeción no debe ser tan grande como para causar un sellado deficiente debido a la deformación de las superficies de sellado.

MATERIALES DISPONIBLES

Las juntas más pequeñas pueden troquelarse en una sola operación, lo que minimiza los costos de producción. Las juntas más grandes se producen de manera económica, sin limitaciones de tamaño de hoja, a partir de tiras de material en la forma final requerida, evitando desperdicios de material. Hay una versión de fluorosilicona disponible para entornos con combustibles, aceites, fluidos hidráulicos y otros contaminantes. Silicona maciza para aplicaciones donde fuerzas de cierre más altas permiten un mejor sellado ambiental. Silicona maciza blanda o espuma de silicona para aplicaciones que requieren fuerzas de cierre más bajas.
