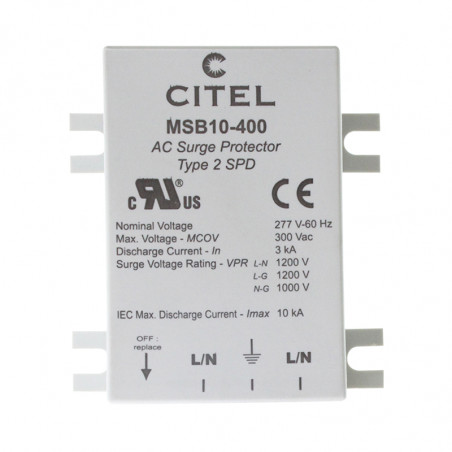

LED védelmű épületi 3-as típusú (D) MSB6 és MSB10
LED védelmű épületi 3-as típusú (D) MSB6 és MSB10

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: CITEL

LED védelmű épületi 3-as típusú (D) MSB6 és MSB10 túlfeszültségvédők

Opis

  • Kompaktowe ograniczniki przepięć typu 3
  • Przyłącze kablowe lub zaciski śrubowe
  • Akustyczna lub optyczna sygnalizacja uszkodzenia
  • Dostępne wykonania na 230V lub 24V
  • Zastosowanie: źródła światła LED, gniazdka
  • Spełnia normy IEC 61643-11


Opis MSB6 MSB10
MSB6-400 MSB6-400/LD MSB6-24/LD MSB10C-400
Napięcie znamionowe Un 230V AC 24V AC-24V DC 230V AC
Najwyższe napięcie trwałej pracy Uc 255V AC 30V AC-38V DC 255V AC
Maks. znam. prąd obciążenia IL - - 16A
Napięciowy poziom ochrony Up 1,5kV 0,18kV 1,5kV
Maks. prąd wyładowczy
(1 x 8/20 µs)		 Imax 6kA 2kA 10kA
Znamionowy prąd wyładowczy
(15 x 8/20 µs)		 In 3kA 0,5kA 3kA
Udar kombinowany
(1,2/50 µs - 8/20 µs)		 Uoc 6kV 1kV 6kV


Właściwości mechaniczne
Uszkodzony odłączenie od sieci odłączenie od sieci i obwodu prądowego prey okablowaniu V
Uszkodzona sygnalizacja włączenie breęczyka wyłączona zielona LED
Przyłącze kabel przyłączeniowy zacisk śrubowy
Sposób montażu w gniazdku ściana lub płyta montażowa
Stopień ochrony obudowy IP20


Normy kontrolne
EN 61643-11 Europa ogranicznik przepięć typu 3
Numer artykułu 561302 561312 561313 561301


Wymiary i schematy


Ograniczniki przepięć typu 3 (D) MSB6 i MSB10 do zabezpieczania LED w budynkach wymiary

Ograniczniki przepięć typu 3 (D) MSB6 i MSB10 do zabezpieczania LED w budynkach schemat

GDT: Gazowe iskierniki wyładowcze
V: Blok warystorów duzej mocy
Ft: Zabezpieczenie termiczne
t°: Termiczne urzadzenie odłaczajace
