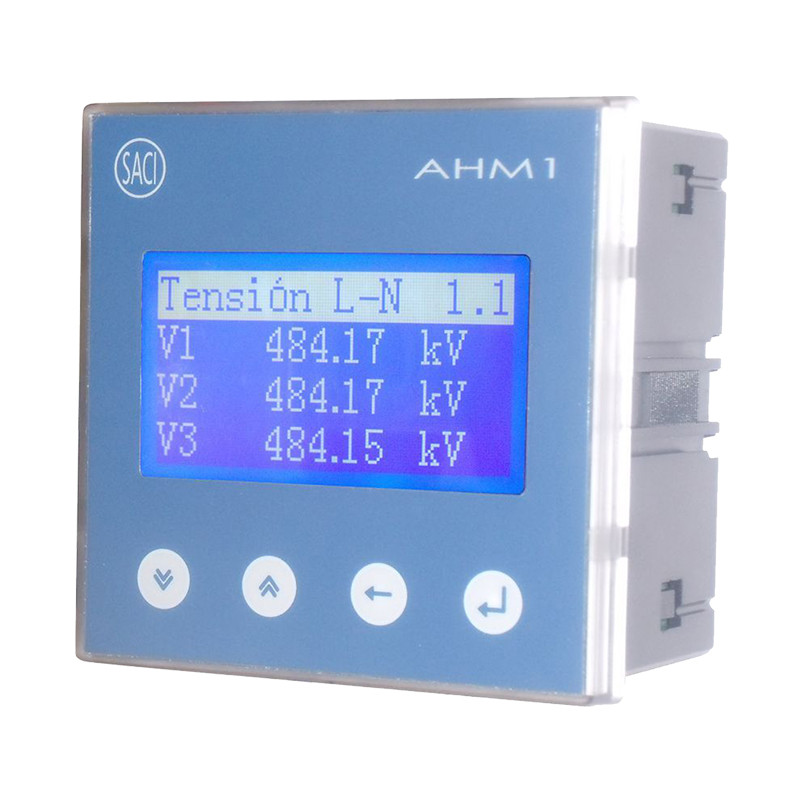

Hálózati paraméter analizátor 96x96 belső memóriával – AHM1
Hálózati paraméter analizátor 96x96 belső memóriával – AHM1

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: SACI

Hálózati paraméter analizátor 96x96 belső memóriával – AHM1

Analizatory parametrów sieci 96x96 – AHM1-B i AHM1-BC


Analizatory AHM1-B i AHM1-BC zostały zaprojektowane do pomiaru i wyliczania parametrów elektrycznych takich jak napięcie, natężenie prądu, częstotliwość, moc, współczynnik mocy, energia, składowe harmoniczne itp. w sieciach nisko-, średnio- i wysoko- napięciowych.



Główne cechy

  • Wymiary zewnętrzne: 96x96 mm
  • THD dla V i I
  • Pomiar harmonicznych RMS (1-31)
  • Maksymalne zapotrzebowanie , A, kW, kVA, kvar.
  • Programowalne wartości nominalne prądu i napięcia
  • 4 kwadrantowy pomiar energii
  • Wartości maksymalne i minimalne
  • Port RS-485 (AHM1-BC)


Parametr Jednostka L1 L2 L3 Całkowicie Max/min Zapotrzebowanie
Napięcie fazowe V, kV
Napięcie międzyfazowe V, kV
Prąd A, kA
Prąd neutralny A, kA
Moc czynna(P) kW, MW, GW
Moc bierna(Q) kvar, Mvar, Gvar
Moc pozorna(S) kVA
Współczynnik mocy (cos φ) PF
Częstotliwość Hz
Pobierana energia czynna (EP+) Wh, M Wh, G Wh
Oddawana energia czynna (EP-) kWh, M Wh, G wh
Pobierana energia bierna (Eq+) kvarh, M varh ,G varh
Oddawana energia bierna (Eq-) kvarh, M varh, G varh
Licznik czasu h: min
THD dla prądu i napięcia A, V
RMS harmonicznych – V i I (1-31) %
Niesymetria V i I %


Bazowy model -B

AHM1-B jest podstawową wersją analizatora parametrów sieci AHM1, która nie zawiera wejść cyfrowych i wyjść przekaźnikowych. Nie posiada również portu RS485.



Bazowy model -BC z portem komunikacyjnym RS485

AHM1-BC posiada port komunikacyjny RS485.



Przeciążenie

  • 2 Vn przez 10s
  • 1.2 Vn ciągle
  • 20 In przez 1s
  • 2 In ciągle


Specyfikacja techniczna

Wejścia
Napięcie nominalne (Vn) 3 x 400 / 690 V AC
Przeciążenie 1,2 Un
Impedancja 1MΩ
Prąd nominalny (In) 1 A i 5 A
Przeciążenie ciągłe 2 In
Przeciążenie chwilowe 10 In/5s lub 20 In/1s
Obciążenie < 0,1 VA
Nominalna wartość < 2 0 mΩ


Cechy ogólne
Materiał obudowy ABS, UL94 V0
Wymiary DIN 96 x 96 mm
Złącza Wtykane
Max. Wymiary kabli 2,5 mm²
4 mm² prądowe(I)
Waga 0,4 kg
Ochrona IP 65 – panel przedni
IP 20 – obudowa przyrządu
Temperatury pracy -10 - 60 °C
Temperatury przechowywania -25 - 70 °C
Wilgotność otoczenia 5 – 95 %


Zasilanie
Zasilanie AC/DC 80 - 270 V
Obciążenie < 10 VA


Dokładność

Parametr Zakres Dokładność
Napięcie 2,5-120 % 0,2 %
Prąd 0,005-6 A 0,2 %
Moc czynna 1-120 % 0,2 %**
Moc bierna 1-120 % 0,2 %**
Moc pozorna 1-120 % 0,2 %**
Współczynnik mocy ± 0,5 % 0,5 %
Częstotliwość 45-65 Hz ± 0,01 Hz
Energia czynna 5-120 % Klasa 0,5 S
Energia bierna 5-120 % Klasa 2

** Klasa 0.2 (25°C) i klasa 0.5 (-10 do 60°C)
