A kontaktus rendszer és a csúszógyűrűs relé áttekintése

A csúszógyűrű érintkező mechanizmusa kulcsszerepet játszik a standard funkcionalitásában. Valóban, a csúszógyűrű működése a csúszó érintkező mechanizmuson alapul, amely a gyűrű és a kefe között található.

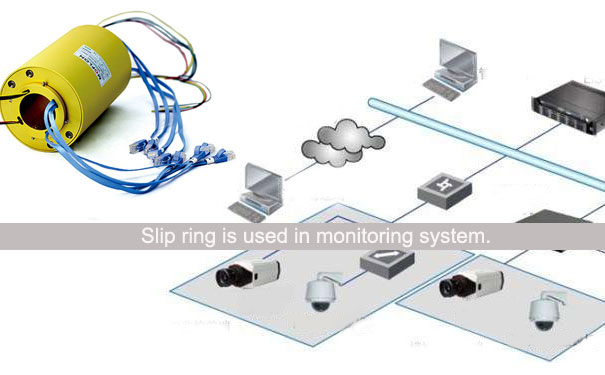

Csúszógyűrű, amelyet a felügyeleti rendszerben használnak.

Az érintkező rendszer nagymértékben meghatározza bármilyen jelátvitel minőségének koherenciáját és integritását. Ezenkívül meghatározza az ellenállási szintet, amelyen a készüléknek működnie kell.

Az átvitel minősége függ a gyűrű felületének minőségétől, az érintkező anyagok minőségétől és az alkalmazott tervezési tervtől is. Ezek az elemek a megfelelő szénkefekonfigurációval együtt elegendő erőt biztosítanak az érintkező rendszer számára bármilyen átvitel terhelésének kezeléséhez.

Teljesítmény tényező

A csúszógyűrű optimális teljesítményszintje a csúszó érintkező és a kommutátorgyűrű felületének kombinációján alapul. Itt a „teljesítmény” alatt a nagyáramú jelek átvitelének minőségét értjük, mivel ezen jelek átvitele teszteli az érintkező rendszer erejét.

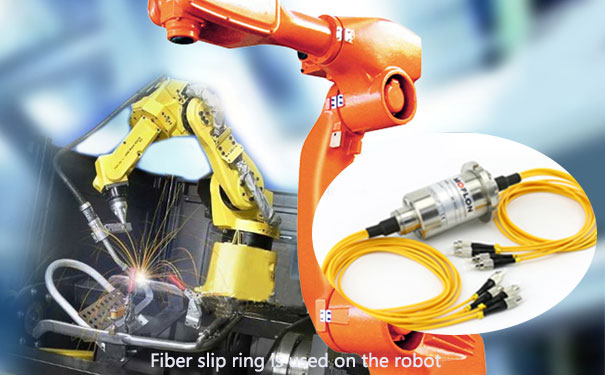

A roboton szálas csúszógyűrűt használtak.

Egy megfelelő érintkező rendszer nagyon hasznos lehet a nagyáramú jel zavarmentes továbbításában, amely egyébként jelvesztést okozhatna. Ezenkívül ez az érintkező rendszer minimális súrlódást biztosít, ami csökkenti a kefe vezetékek kopását és meghosszabbítja a csúszógyűrű élettartamát.

Összetétel

Az érintkező rendszer funkcionalitásának javítása bármely csúszógyűrű-összeszerelésben a kiváló minőségű érintkező anyagok használatával érhető el.

A kiváló minőségű érintkező anyagok általában ezüstön, platina és aranyon alapulnak. Ez az elem megfelelő érintkezési ellenállást biztosít a többi mechanikai és kémiai tulajdonsággal együtt. Emellett segít csökkenteni a korrózió mértékét, ami kulcsfontosságú a nedves körülmények között használt berendezések esetében.

Csúszógyűrűs relé

A csúszógyűrűs relé egy olyan eszköz, amelyet ott használnak, ahol jeleket kell továbbítani egy álló komponensről egy forgó komponensre, amit bármely normál csúszógyűrűnél látni lehet. Legyen az elektromos jel, adat vagy tápellátás.

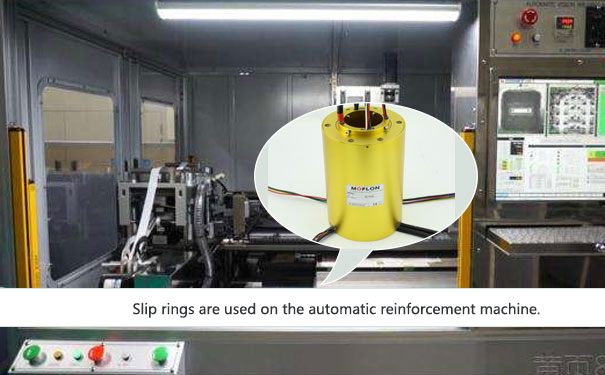

Csúszógyűrűk, amelyeket automata erősítőgépen használnak.

A csúszógyűrűs relé alkalmazása

A csúszógyűrűs relé hosszú alkalmazási listával rendelkezik, beleértve a precíziós műszereket, amelyeket elsősorban adatjelek továbbítására használnak, forgó gyártóberendezéseket, darukat és szélerőműveket. Ezek voltak a csúszógyűrűs relék hagyományos alkalmazásai, de vannak más érdekes alkalmazások is, például robotika, orvosi eszközök és műholdas kommunikáció.

A csúszógyűrűk nem csupán a gyűrű és a kefe közötti érintkező mechanizmusok. Létezik egy újabb típusú csúszógyűrű, amelynek nincs valós érintkezése, és általában kefe nélküli vagy vezeték nélküli csúszógyűrűnek nevezik. A legtöbb alkalmazás azonban érintkező alapú csúszógyűrűket tartalmaz.
