ID Produktu: 5SNA1500E330305

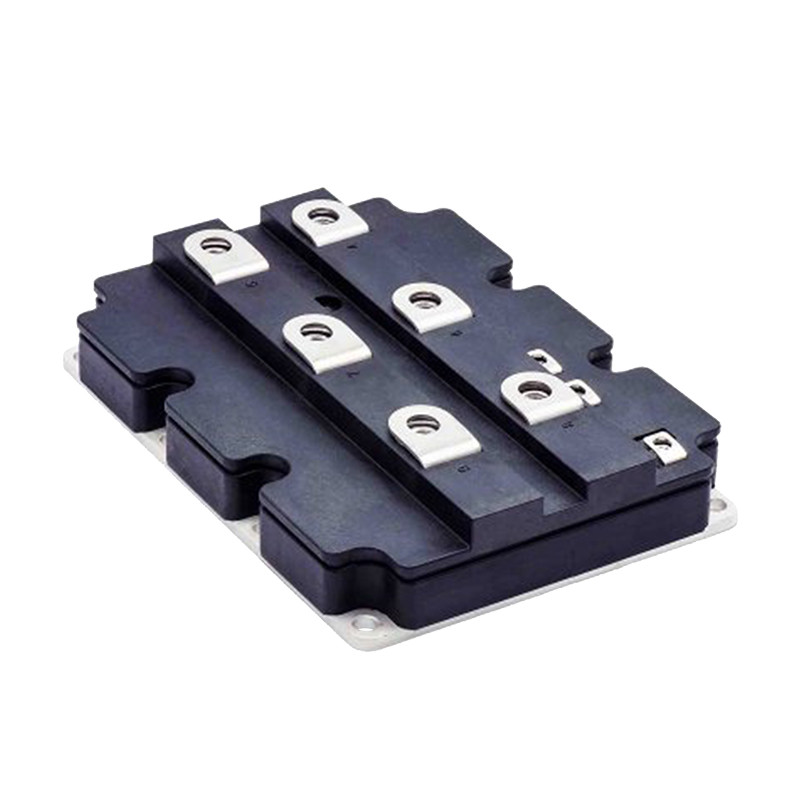

Informacje techniczne: HiPak Module
Oznaczenie typu ABB: 3300V 1500A
Numer części | Napięcie VCES (V) |
Prąd IC (A) |
Konfiguracja | VCEsat (V) typ. 125°C |
VF ( V ) typ. 125°C |
Rysunek | |||
---|---|---|---|---|---|---|---|---|---|
Tvj(operational) up to 125°C | |||||||||
1.7 kV | |||||||||
5SND 0800M170100 | 1700 | 2 x 800 | (3) – Dual IGBT | 2,6 | 1,7 | M - zobacz PDF (Pliki do pobrania) |
|||
5SNE 0800M170100 | 1700 | 800 | (2) – Chopper | 2,6 | 1,7 | M - zobacz PDF (Pliki do pobrania) |
|||
5SNA 1600N170100 | 1700 | 1600 | (1) – Single IGBT | 2,6 | 1,7 | N1 - zobacz PDF (Pliki do pobrania) |
|||
5SNA 1800E170100 | 1700 | 1800 | (1) – Single IGBT | 2,6 | 1,7 | E - zobacz PDF (Pliki do pobrania) |
|||
5SNA 2400E170100 ** | 1700 | 2400 | (1) – Single IGBT | 2,6 | 1,7 | E - zobacz PDF (Pliki do pobrania) |
|||
3.3 kV | |||||||||
5SNE 0800E330100 | 3300 | 800 | (2) – Chopper | 3,8 | 2,35 | E - zobacz PDF (Pliki do pobrania) |
|||
5SNA 0800N330100 | 3300 | 800 | (1) – Single IGBT | 3,8 | 2,35 | N1 - zobacz PDF (Pliki do pobrania) |
|||
5SLD 1200J330100 | 3300 | 1200 | (4) – Dual Diode | - | 2,35 | J - zobacz PDF (Pliki do pobrania) |
|||
5SNA 1200E330100 | 3300 | 1200 | (1) – Single IGBT | 3,8 | 2,35 | E - zobacz PDF (Pliki do pobrania) |
|||
5SNA 1200G330100 | 3300 | 1200 | (1) – Single IGBT | 3,85 | 2,35 | G - zobacz PDF (Pliki do pobrania) |
|||
Tvj(operational) up to 150°C | |||||||||
1.7 kV | |||||||||
5SNA 2400E170305 | 1700 | 2400 | (1) – Single IGBT | 2,4 | 1,67 | E - zobacz PDF (Pliki do pobrania) |
|||
5SNA 3600E170300 | 1700 | 3600 | (1) – Single IGBT | 3,0 | 1,95 | E - zobacz PDF (Pliki do pobrania) |
|||
5SLA 3600E170300 | 1700 | 3600 | (6) – Single Diode | - | 1,95 | E - zobacz PDF (Pliki do pobrania) |
|||
2.5 kV | |||||||||
5SNA 1500E250300 New | 2500 | 1500 | (1) – Single IGBT | 2,5 | 2,0 | E - zobacz PDF (Pliki do pobrania) |
|||
3.3 kV | |||||||||
5SNG 0250P330305 | 3300 | 2 x 250 | (5) – Half Bridge | 3,1 | 2,25 | P - zobacz PDF (Pliki do pobrania) |
|||
5SLG 0500P330300 | 3300 | 2 x 500 | (7) – Diode Bridge | - | 2,25 | P - zobacz PDF (Pliki do pobrania) |
|||
5SND 0500N330300 | 3300 | 2 x 500 | (3) – Dual IGBT | 3,1 | 2,25 | N2 - zobacz PDF (Pliki do pobrania) |
|||
5SLD 1000N330300 | 3300 | 2 x 1000 | (4) – Dual Diode | - | 2,25 | N1 - zobacz PDF (Pliki do pobrania) |
|||
5SNA 1000N330300 | 3300 | 1000 | (1) – Single IGBT | 3,1 | 2,25 | N1 - zobacz PDF (Pliki do pobrania) |
|||
5SNA 1500E330305 | 3300 | 1500 | (1) – Single IGBT | 3,1 | 2,25 | E - zobacz PDF (Pliki do pobrania) |
|||
Tvj(operational) up to 125°C | |||||||||
4.5 kV | |||||||||
5SNG 0150P450300 | 4500 | 2 x 150 | (5) – Half Bridge | 3,5 | 3,45 | P - zobacz PDF (Pliki do pobrania) |
|||
5SLG 0600P450300 | 4500 | 2 x 600 | (7) – Diode Bridge | - | 3,5 | P - zobacz PDF (Pliki do pobrania) |
|||
5SLD 0650J450300 | 4500 | 2 x 650 | (4) – Dual Diode | - | 3,4 | J - zobacz PDF (Pliki do pobrania) |
|||
5SNA 0650J450300 | 4500 | 650 | (1) – Single IGBT | 3,7 | 3,4 | J - zobacz PDF (Pliki do pobrania) |
|||
5SNA 0800J450300 | 4500 | 800 | (1) – Single IGBT | 3,55 | 3,5 | J - zobacz PDF (Pliki do pobrania) |
|||
5SLD 1200J450350 | 4500 | 2 x 1200 | (4) – Dual Diode | - | 3,5 | J - zobacz PDF (Pliki do pobrania) |
|||
5SNA 1200G450300 | 4500 | 1200 | (1) – Single IGBT | 3,55 | 3,5 | G - zobacz PDF (Pliki do pobrania) |
|||
5SNA 1200G450350 | 4500 | 1200 | (1) – Single IGBT | 3,55 | 3,5 | G - zobacz PDF (Pliki do pobrania) |
|||
6.5 kV | |||||||||
5SNA 0400J650100 | 6500 | 400 | (1) – Single IGBT | 5,4 | 3,4 | J - zobacz PDF (Pliki do pobrania) |
|||
5SNA 0500J650300 | 6500 | 500 | (1) – Single IGBT | 3,9 | 3,4 | J - zobacz PDF (Pliki do pobrania) |
|||
5SLD 0600J650100 | 6500 | 2 x 600 | (4) – Dual Diode | - | 3,4 | J - zobacz PDF (Pliki do pobrania) |
|||
5SNA 0600G650100 | 6500 | 600 | (1) – Single IGBT | 5,4 | 3,4 | G - zobacz PDF (Pliki do pobrania) |
|||
5SNA 0750G650300 | 6500 | 750 | (1) – Single IGBT | 3,9 | 3,4 | G - zobacz PDF (Pliki do pobrania) |
