Gyártó: Galltec Mela Sensortechnik

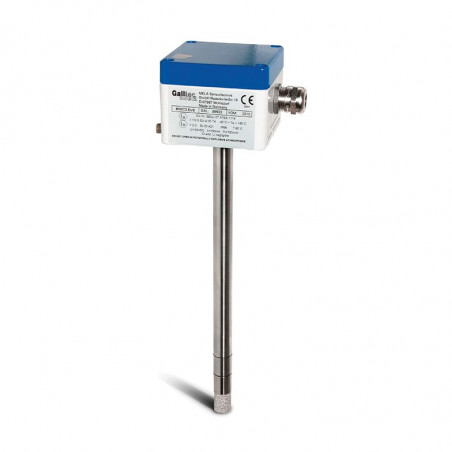

ATEX tanúsítvánnyal rendelkező hőmérséklet- és páratartalom-érzékelők

Czujniki wilgotności / temperatury MELA tego typoszeregu są czujnikami służącymi do pomiaru wilgotności względnej lub temperatury, lub wilgotności względnej i temperatury w powietrzu oraz w innych nieagresywnych gazach w obszarach zagrożonych wybuchem, jak również w obszarach z pyłem palnym.


Czujniki składająsięz trwałej obudowy z odlewu ciśnieniowego z aluminium (część przetwornika) oraz z przymocowanej do niego części czujnika ze spiekanym fltrem - oba elementy są wykonane ze stali szlachetnej.

Przyłączenie do niesamobezpiecznych obwodów prądowych odbywa siędla czujników wilgotności (F*C3.Ex/8) i dla czujników temperatury (T*C3.Ex/8) przez jednokanałowy zasilacz przetwornika, a w przypadku kombinowanych czujników wilgoci/temperatury (K*C3.Ex/8) - przez jeden dwukanałowy lub przez dwa jednokanałowe zasilacze przetworników z rozłączeniem galwanicznym pomiędzy obwodami wejścia / wyjścia a napięciem zasilającym.



Stosowanie pojemnościowych elementów czujników wilgotności MELA gwarantuje:

  • wysoką stabilność przez długi okres użytkowania
  • prawie liniowy przebieg charakterystyki
  • dobre właściwości dynamiczne
  • odporność na obroszenie


Dane techniczne

Wilgotność
Zakres pomiarowy 0...100%rh
Dokładność (MB 5...95%rh w 10...40 °C) ±2%rh
w T40°C: 0,1%/K dodatk.
Wyjście 4...20 mA
Temperatura elementu pomiarowego (według DIN IEC 751) Pt 100 klasa B
Zakres pomiarowy -20...+80 °C
(specjalne typy ze specjalnym zakresem pomiarowym na życzenie)
Dokładność ±0,3 K
w T40°C: ±0,007 K/K dodatk.
Wyjście 4...20 mA
Pozostałe parametry
Temperatura składowania 20...+80°C
Dopuszczalna temperatura pracy -20...+80°C
Maksymalna temperatura powierzchni obudowy 95°C
Napięcie zasilania czujnika 13...24V DC (samobezpieczny)
Maksymalne napięcie wejściowe Ui 24V DC
Maksymalny prąd wejściowy Ii 100 mA
Maksymalna moc wejściowa Pi 780 mW
Efektywna pojemność wewnętrzna Ci pomijalna
Maksymalna wewnętrzna indukcyjność Li pomijalna
Stopień ochrony IP 65
elektryczne pomoce warsztatowe grupy urządzeń II chronione przez obudowę
Materiał obudowa / czujnik: stal szlachetna
przetwornik: ciśnieniowy odlew aluminiowy
Połączenie skręcane kabla Ml 6x1,5
obszar napinania 3...7 mm
Moment dokręcania (dla zalecanego typu kabla) 4,0 Nm
Kabel pomiędzy czujnikiem a zasilaczem przetwornika
Zalecany typ NF14 (Metrofunk)
Maksymalna długość przewodu 200 m
Maksymalna pojemność przewodu 20nF/100 m
Zakończenia przewodów zabezpieczenia końcowe żył z kołnierzem z tworzywa sztucznego
Zalecane zasilacze przetworników firmy Hans Turck GmbH [&] Co. KG
IM33-11Ex-hi/24vdc (jednokanałowy)
Napięcie UO 20V
Natężenie IO 77 mA
Moc PO 560 mW
Zewnętrzna pojemność CO 85 nF
Trapezowa charakterystyka - IM33-22Ex-Hi/24V DC (dwukanałowy)
Napięcie UO< 21,9V
Natężenie IO< 95 mA
Moc PO< 778 mW
Zewnętrzna pojemność CO< 57 nF
Dyrektywa o ochronie przed wybuchami 94/9/EG
Ogólne wymagania EN 60079-0:2004
Iskrobezpieczność "i" EN 60079-11:2007
Urządzenia kategorii 1G EN 60079-26:2004
Ochrona przed pyłem obudową "t" EN 60079-31:2009
Dyrektywa dotycząca kompatybilności elektromagnetycznej 2004/108/EG
Wymagania ogólne EN 61326-1:2006
Wymagania szczególne EN 61326-2-3:2007


Pozostałe dane techniczne

Wielkości pomiarowe Szereg gc Szereg Kc
F (wilgotność względna) FGC3.Ex/8 FKC3.Ex/8
K (wilgotność wzgl. / temp) KGC3.Ex/8 KKC3.Ex/8
T (temperatura) TGC3.Ex/8 TKC3.Ex/8
ciężar ca. 380 g ca. 470 g


Wyrób dopuszczony do stosowania w obszarach zagrożonych wybuchem według:

  • zaświadczenia badania wzoru
  • konstrukcyjnego WE
  • IBExU 07 ATEX 1114


Ilustracje z wymiarami



Po lewej: GC3.Ex/8 do montażu ściennego)
Po prawej: KC3.Ex/8 (do montażu w kanałach) (typ specjalny z rurką czujnika o długości 290 mm na specjalne życzenie)



Ilustracje przyłączeniowe



Ilustracje z wymiarami do przyłączenia do strefy 0


FGC3.Ex/8
