CPS differenciális nyomásátalakító
CPS differenciális nyomásátalakító

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Calectro

CPS differenciális nyomásátalakító

Dane techniczne

Napięcie zasilania 24 V AC/DC ±10%
Pobór prądu ok. 31 mA
Wyjście 0 - 10 V (imp. >5 kΩ) / 4 - 20 mA
Średnie tłumienie 3 lub 20 sekund
Zakresy ciśnień -50...50, 0...100/300/500/700/1000/2000/3500 Pa
Dokładność ±1% mierzonego zakresu (dla pomiarów >100 Pa)
Zielony LED Świeci ciągle: normalna praca
Miga: zerowa kalibracja ciśnienia
Temperatura otoczenia – 20 … + 50 °C
Wejścia na przewody lxM16, przewód 5 - 10 mm
Wymiary [mm] 78 x 90 x 40
Waga 87 g
Ochrona IP54


Schematy połączeń

CPS-A
CPS-D-A
CPS-D-MB


Właściwości

  • Możliwy wybór 8 zakresów ciśnień
  • Wysoka dokładność
  • Rozdzielczość elementu pomiarowego 14-bit
  • Łatwa i szybka instalacja
  • Wyjmowane listwa zaciskowa i dławnica na kabel
  • Wyjścia analogowe 0-10 V lub 4-20 mA
  • 2 rodzaje tłumienia
  • Dołączone 2 metry rurki giętkiej i 2 złączki przyłączeniowe


Działanie

Czujnik ciśnienia CPS-D-24V posiada zintegrowany różnicowy element pomiarowy, który jest skompensowany temperaturowo dla wysokiej dokładności i liniowości. Zastosowany element pomiarowy ciśnienia oraz sygnał wyjściowy o dużej dokładności pozwala na prezentowanie wartości ciśnień zwiększanych maks. o 1Pa w całym zakresie pomiarowym (-50...+3500Pa). Wymagany zakres pomiarowy, rodzaj sygnału wyjściowego (0 - 10V lub 4 - 20 mA) oraz wymagany sygnał tłumiący nastawiane są za pomocą przełączników typu DIP. Nastawa fabryczna przetwornika CPS-A to zakres pomiarowy 0-500Pa, sygnał wyjściowy 0-10Voraz wysoki stopień tłumienia. Wszystkie możliwe nastawy są wypisane na naklejce znajdującej się wewnątrz obudowy. Listwa zaciskowa i wejście przewodowe (z zamontowanym przepustem kablowym M16) są wyjmowane, dzięki czemu montaż czujnika jest uproszczony. Pokrywa obudowy wyposażona jest w zawiasy na górze, zatrzask na dole i łapki utrzymujące pokrywę w pozycji podniesionej.



Konserwacja

CPS-A nie wymaga konserwacji. W przypadku błędów pomiarowych należy przeprowadzić kalibrację zera.



Przykład zamówienia

Kod producenta Nazwa
CPS-A Czujnik ciśnienia, zakres -50 do 3500Pa, z wyjściem analogowym, 24V

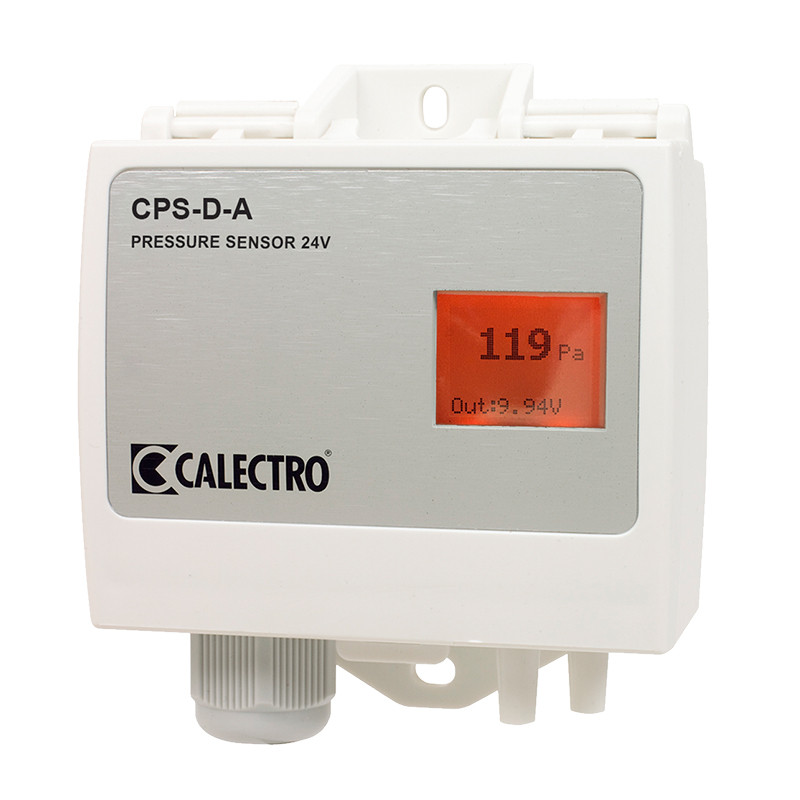

CPS-D-A Czujnik ciśnienia z wyświetlaczem, zakres -100 do 3500Pa, z wyjściem analogowym, 24V
CPS-D-MB Czujnik ciśnienia, zakres -100 do 3500Pa, z wyjściem analogowym, 24V
