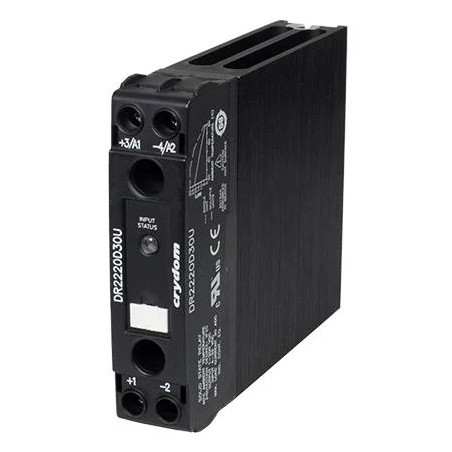

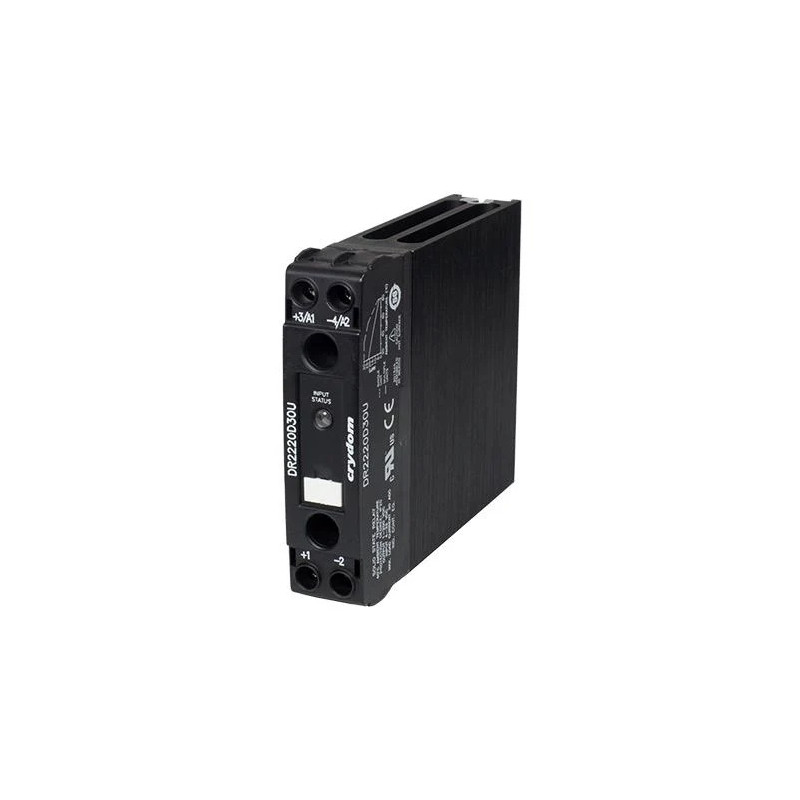

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Crydom

DR22 sorozat

Seria DR22 wyjście DC

Cechy

  • Wyjściowy prąd do 30 amperów przy 200 VAC
  • Wbudowany radiator eliminuje potrzebę skomplikowanych obliczeń termicznych
  • Podłoże DBC dla najlepszej wydajności termicznej
  • LED-owy wskaźnik statusu wejścia
  • Bezpieczna dla dotyku obudowa IP20
  • 1kHz maksymalna częstotliwość PWM
  • 3750 VAC optyczna izolacja
  • Zatwierdzone przez C-UL-US

Wybór produktu

Napięcie sterujące 20A 30A
4-32 VDC DR2220D20U DR2220D30U


Specyfikacje

Wyjście

Opis 20 A 30 A
Bezwzględna maksymalna wartość znamionowa [VDC] 200 200
Zalecane napięcie pracy [VDC] 1-150 1-150
Maksymalny prąd upływu w stanie wyłączenia przy napięciu znamionowym [mArms] 0,1 0,2
Prąd obciążenia DC, ogólne zastosowanie UL508 przy 40 stopniach Celsjusza [Arms] 20 30
Prąd obciążenia, rozruch silnika DC UL508 FLA/LC B IEC62314 przy 40 stopniach Celsjusza [Arms] 4,1 5,4
Minimalny prąd obciążenia [mA] 5 5
Maksymalna wartość prądu udaru prądowego [ADC] (10ms) 58 86
Maksymalny spadek napięcia w czasie pracy przy znamionowym prądzie [VDC] 0,680 0,535
Maksymalna rezystancja w czasie pracy [RDS-ON] [Ohmy] 0,034 0,016
Maksymalna częstotliwość modulacji szerokości impulsu [Hz] 1000 900
Parametry silnika UL 508 [HP (kW)]: 120 VDC 1/3 (0,25) ½ (0,37)


Wejście

Opis DC Control
Zakres napięcia sterującego 4-32 VDC
Maksymalne napięcie wsteczne -32 VDC
Minimalne napięcie włączenia 4 VDC
Konieczne napięcie wyłączenia 1 VDC
Minimalny prąd wejścia (dla włączanego) 11 mA
Maksymalny prąd wejścia 15 mA
Znamionowa impedancja wejściowa Ograniczona prądowo
Maksymalny czas włączenia [msec] 75
Maksymalny czas wyłączenia [msec] 100


Ogólne

Opis Parametry
Wytrzymałość dielektryczna, wejście do wyjścia (50/60Hz) 3750 Vrms
Wytrzymałość dielektryczna, wejście/wyjście do obudowy (50/60Hz) 2500 Vrms
Minimalna rezystancja izolacji (przy 500V DC) 109 Ohma
Maksymalna pojemność, wejście/wyjście 8pF
Zakres temperatur otoczenia dla pracy -40 do 80 stopni Celsjusza
Zakres temperatur otoczenia dla przechowania -40 do 100 stopni Celsjusza
Waga (typowa) 298g
Materiał obudowy UL94 V-0
Materiał radiatora Aluminium
Materiał mocowania do szyny DIN Stal ocynkowana
Wykończenie wewnętrzne Niklowa powłoka
Zakres momentu dokręcającego śrubę zacisku wejściowego (Nm) 1,5-1,7
Zakres momentu obrotowego śruby zacisku obciążenia (Nm) 2-2,2
Wilgotność dla IEC 60068-2-78 93% nie skroplone
LED-owy wskaźnik stanu Zielony
