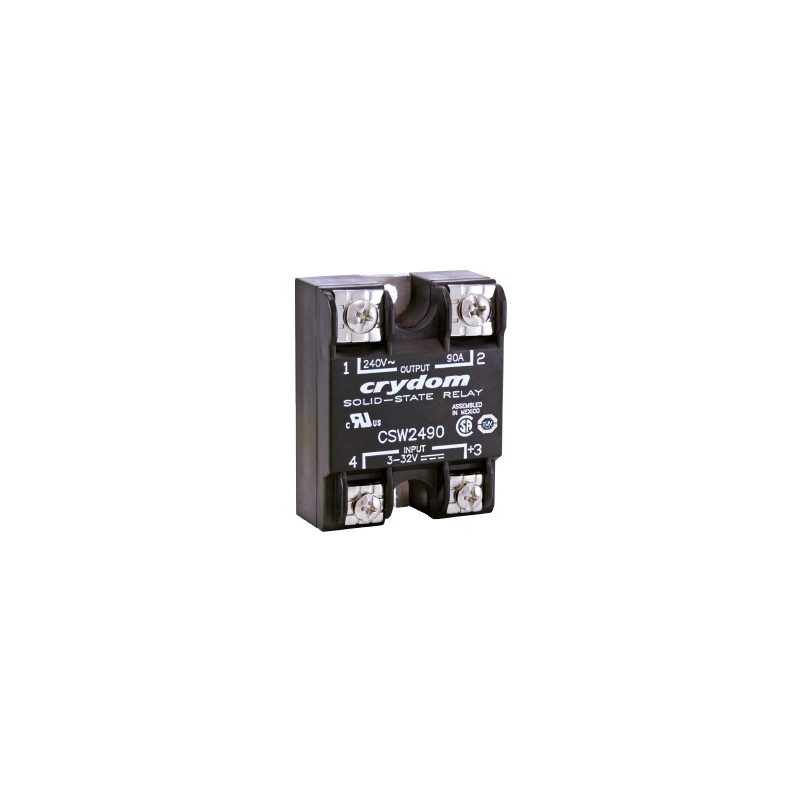

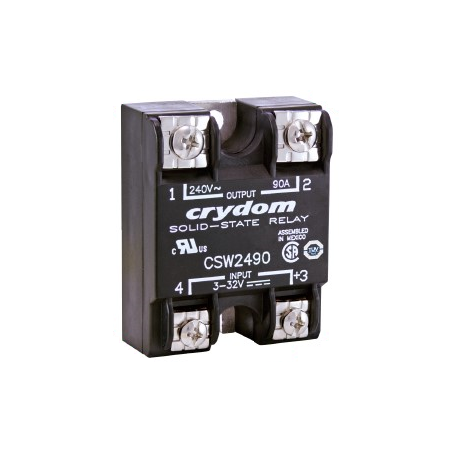

| Napięcie sterujące | 10 A | 25 A | 50 A | 75 A | 90 A |
| 3-32 VDC | CSW2410 | CSW2425 | CSW2450 | CSW2475 | CSW2490 |
| Seria |
|---|
| CSW |
| Napięcie obciążenia |
| 240: 24-280 VAC |
| Znamionowy prąd obciążenia |
| 10: 10 amperów 25: 25 amperów 50: 50 amperów 75: 75 amperów 90: 90 amperów |
| Mocowanie |
| Puste: śruby F: Szybkie podłączenie (do 50 amperów, pojedyncza para (do 25amperów) podwójna para (do 50 amperów) K: podstawki Hex do mocowania na PCB |
| Ochrona przepięciowa |
| Puste: nie dołączono P: dołączono |
| Status wejścia LED |
| Puste: nie dołączono G: dołączono |
| Tłumik przepięć |
| Puste: nie dołączono H: dołączono |
| Podkładka termiczna |
| Pusto: nie załączona H: załączona |
| Typ przełączania |
| Puste: Zerowe napięcie włączenia-10: Natychmiastowe włączenie |
Wymagane do ważnego numeru części
Tylko opcjonalne i nie wymagane do ważnego numeru części
| Opis | 10 A | 25 A | 50 A | 75 A | 90 A |
|---|---|---|---|---|---|
| Napięcie pracy (47-63Hz) [Vrms] | 24-280 | 24-280 | 24-280 | 24-280 | 24-280 |
| Chwilowe przepięcie [Vpk] | 600 | 600 | 600 | 600 | 600 |
| Maksymalny prąd upływu w stanie wyłączenia przy napięciu znamionowym[mArms] | 1 | 1 | 1 | 1 | 1 |
| Minimalna dV/dt w stanie wyłączonym przy maksymalnym napięciuznamionowym [V/usec] | 500 | 500 | 500 | 500 | 500 |
| Maksymalny prąd obciążenia [Adc] | 10 | 25 | 50 | 75 | 90 |
| Minimalny prąd obciążenia [mArms] | 150 | 150 | 150 | 150 | 150 |
| Maksymalny pojedynczy udar prądowy (50/60Hz) [Apk] | 115/120 | 239/250 | 597/625 | 954/1000 | 111/91 |
| Maksymalny spadek napięcia w czasie pracy przy znamionowym prądzie[V] | 1,15 | 1,15 | 1,15 | 1,15 | 1,15 |
| Rezystancja termiczna złącze-obudowa (Rjc) [stopień Celsjusza/W] | 1,03 | 0,8 | 0,45 | 0,3 | 0,27 |
| Maksymalna I2t dla zadziałania (½ cyklu) (50/60Hz) [A2sec] | 66/60 | 285/259 | 1770/1621 | 4555/4150 | 6560/5976 |
| Minimalny współczynnik mocy (przy maksymalnym obciążeniu) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Opis | Parametry |
|---|---|
| Zakres napięcia sterującego | 3-32 VDC |
| Minimalne napięcie włączenia | 3 VDC |
| Konieczne napięcie wyłączenia | 1,0 VDC |
| Maksymalne napięcie wsteczne | -32 VDC |
| Typowy prąd wejścia | 10 mA przy 12 VDC |
| Znamionowa impedancja wejściowa | Aktywne ograniczenie prądowe |
| Maksymalny czas włączenia [msec] | ½ cyklu |
| Maksymalny czas wyłączenia [msec] | ½ cyklu |
| Opis | Parametry |
|---|---|
| Wytrzymałość dielektryczna, wejście do wyjścia (50/60Hz) | 4000 Vrms |
| Minimalna rezystancja izolacji (przy 500V DC) | 109 Ohma |
| Maksymalna pojemność, wejście/wyjście | 8pF |
| Zakres temperatur otoczenia dla pracy | -40 do 80 stopni Celsjusza |
| Zakres temperatur otoczenia dla przechowania | -40 do 125 stopni Celsjusza |
| Waga (typowa) | 74,9 g |
| Materiał obudowy | UL94 V-0 |
| Materiał płyty bazowej | Aluminium |
| Moment dokręcający śrubę zacisku wejściowego (Nm) | 1,5-1,7 |
| Zakres momentu dokręcającego śruby zacisku obciążenia (Nm) | 2-2,2 |
| Zakres momentu dokręcającego przy montażu SSR (Nm) | 2-2,2 |
| Zakres momentu dokręcającego wejście/obciążenie (Nm) | z opcją K: 0,9-1,13 |
| Rozmiar gwintu śruby zacisku wejście/wyjście | #6-32 UNC / #8-32 UNC |
| Wilgotność dla IEC 60068-2-78 | 93% nie skroplone |
| LED-owy wskaźnik stanu | Z opcją G: zielone |
| MTBF (średni czas pomiędzy błędami) przy 40 stopniach Celsjuszaotoczenia | 11 641 553 godzin (1 328 lat) |
| MTBF (średni czas pomiędzy błędami) przy 60 stopniach Celsjuszaotoczenia | 7 210 376 godzin (823 lata) |
