Gyártó: LUMEL

Elektromágneses váltókapcsolós mérőműszerek

Zastosowanie

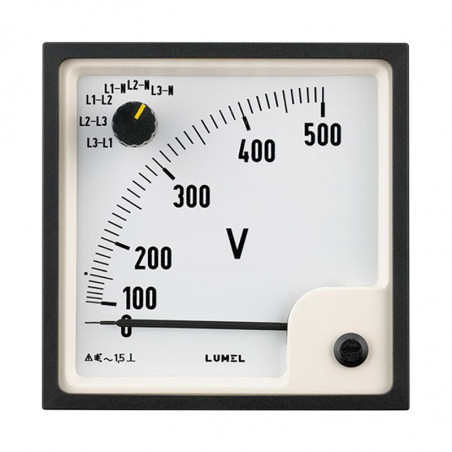

Tablicowe mierniki elektromagnetyczne z przełącznikiem typ EP27 i EP29 są woltomierzami przeznaczonymi do pomiaru wartości skutecznej napięcia przemiennego w sześciu róznych punktach sieci trójfazowej-czteroprzewodowej wybieranych za pomocą przełącznika dostępnego od czoła miernika. Mierniki są przeznaczone dla producentów, dystrybutorów i odbiorców energii elektrycznej.



Dane techniczne

Ramka czołowa wąska wg DIN 43718
Wymiary gabarytowe: EP27: 72 x 72 x 87 mm
EP29: 96 x 96 x 87 mm
Klasa dokładności 1,5
Zakresy pomiarowe: bezpośrednie międzyfazowe: 500 V
przy położeniu przełącznika w pozycji L1-N, L2-N lub L3-N): max. 300 V
z przekładnikiem napięciowym: x/110 V lub x/100 V
Pozycja pracy podana na mierniku ± 5°
Materiał tablicy dowolny
Błędy dodatkowe w granicach nominalnych warunków użytkowania wg normy PN-EN 60051-2
Pobór mocy EP27: max. 4,5 VA (Un= 500 V)
EP29: max. 4,5 VA (Un= 500 V)
Stopień ochrony wg PN-EN 60529 zapewniany przez obudowę: IP50
zacisków: IP20 (z osłoną zacisków)
Kompatybilność elektromagnetyczna: odporność na zakłócenia elektromagnetyczne wg PN - EN 61000-6-2
emisja zakłóceń elektromagnetycznych wg PN - EN 61000-6-4
Wymagania bezpieczeństwa wg norm PN-EN 61010-1
PN-EN 61010-1/A2
Kategoria instalacji III
Stopień zanieczyszczenia 2
Max. napięcie pracy względem ziemi 300 V
Masa EP27: 200 g (z osłoną zacisków)
EP29: 290 g (z osłoną zacisków)


Kategorie wykonań klimatycznych mierników

Jeśli w zamówieniu nie podano inaczej, mierniki są przeznaczone do stosowania w pomieszczeniach zamkniętych nieklimatyzowanych w warunkach klimatu umiarkowanego wg normy PN-EN 60051. Na życzenie zamawiającego mierniki mogą być przystosowane do użytkowania w warunkach klimatu tropikalnego suchego lub mokrego, także w pomieszczeniach zamkniętych nieklimatyzowanych - są wtedy oznakowane symbolem TIII.



Kod i oznaczenie pozycji pracy miernika

Kod Pozycja pracy
0 c3
A c1
B c2, a = 15°
C c2, a = 30°
D c2, a = 45°
E c2, a = 60°
F c2, a = 75°
H c4, a = 105°
I c4, a = 120°
