Gyártó: DACPOL SERVICE

Kapcsolóteszter

Tester wyłączników

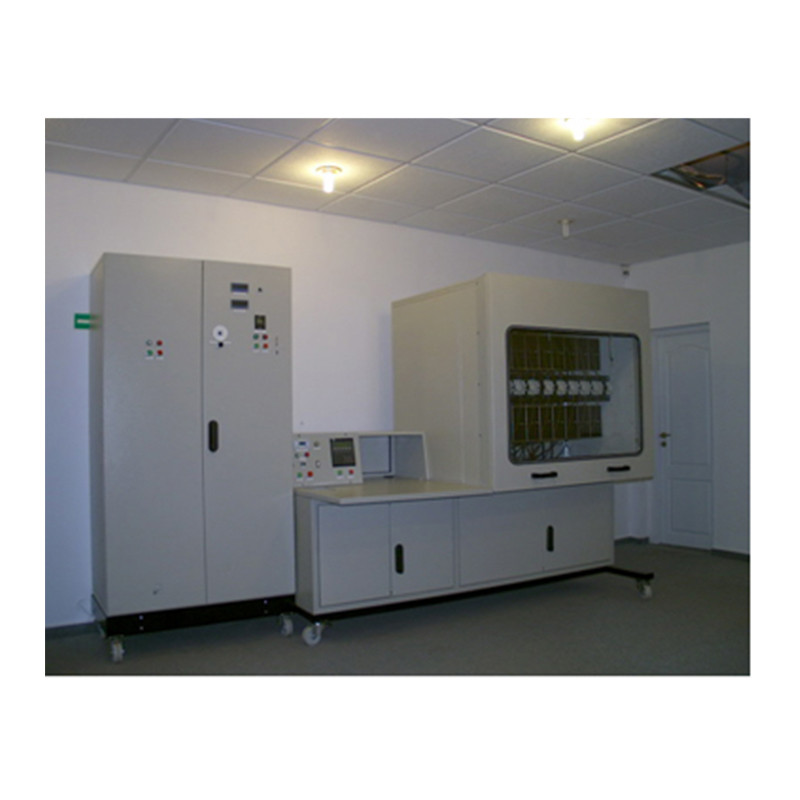

Komora pomiarowa TP-2/300 jest zestawem urządzeń pomiarowych do testowania wyłączników MCCB i MCB. Tester zbudowany jest w oparciu o sinusoidalne źródło prądowe ZP-2/300. Parametry wykonywanych testów zadawane są ręcznie z panelu operatorskiego lub automatycznie z podłączonego specjalnym interfejsem zewnętrznego komputera. Urządzenie ma możliwość pracy w sieci.




Panel operatorski składa się z:

  • wyświetlacza i klawiatury kontrolera temperatury;
  • wyświetlacza i klawiatury sterownika testera;
  • wskaźników LED typu pracy komory termicznej;
  • wyłączników bezpieczeństwa, klawiszy sterowania i lampek sygnalizacyjnych LINE - ON/OFF.


Dane techniczne

Parametry wejściowe
Zakres prądów 0.1 ... 300 A
Napięcie zasilające 220 V, 50 Hz
Dopuszczalne różnice napięcia -15% do +10%
Maksymalny prąd zasilania 10 A
Parametry wyjściowe
Testowane podzespoły bedą montowane w komorze termicznej.
Sposób montowania wyłączników Indywidualnie na listwie 35mm. Listwa jest mocowana na panelu poliwęglanowym pomalowanym na czarno. Podłączenia testowanych wyłączników zrealizowane szeregowo.
Maksymalna liczba jednocześnie testowanych wyłączników 10 szt.
Ilość pól pomiarowych 10 szt.
Wyposażenie pól pomiarowych Zestaw przewodów pomiarowych 1.0; 1.5; 2.5; 4.0; 6.0; 10.0 mm² długości 1 m;
Zestaw przewodów pomiarowych 16.0; 25.0; 35.0; 50.0 mm² długości 2 m;
Zestaw 10 szt. adaptorów do styczników;
System do monitorowania przebicia badanego stycznika;
Grzałka elektryczna 1,5 kW;
Czujnik temperatury Pt100;
System wentylacji składający się z 3 wiatraków ze sterowaniem;
Oświetlenie komory.
Kontroler temperatury Sterownik µP współpracujący z czujnikiem temperatury Pt100;
Temperatura wewnątrz komory ustawiana jest ręcznie na panelu operatorskim;
Ciągły pomiar i wyświetlanie temperatury wewnątrz komory;
Wskaźniki LED określające tryb pracy systemu podgrzewania;
Wskaźnik przekroczenia zadanej temperatury;
Możliwość podłączenia zewnętrznego wskaźnika.
Oświetlenie komory termicznej Lampa bezcieniowa 8 W włączana z panelu operatorskiego
Wskaźniki mierzonego prądu w kanałach pomiarowych Przetwornik prądowy klasy 0.2
Tryby pracy ciągły
Obudowa Szafa stalowa malowana proszkowo.
Wymiary [mm]: podstawa 2200 x 800 x 1100 (W x H x D), komora pomiarowa 1300 x 1100 x 1200 (W x H x D)
Waga Ok. 350 kg
Klasa bezpieczeństwa IP20
Warunki środowiskowe
Zakres temperatur pracy 15 °C do 35 °C
Wilgotność względna 85% przy 25 °C
Maksymalna wysokość npm do 1000 m
