1200 sorozatú fémhálóval bevont tömítés
1200 sorozatú fémhálóval bevont tömítés

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: HOLLAND SHIELDING

1200 sorozatú fémhálóval bevont tömítés

Katonai alkalmazásokhoz tervezték alacsony frekvenciájú árnyékoláshoz.

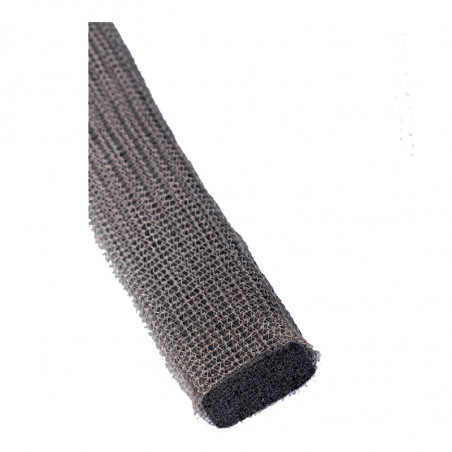

Az 1200-as sorozatú EMC tömítés egy vezetőképes hálóval borított magból készül. A legtöbb esetben a tömítés szivacs, üreges cső vagy extrudált formában kapható. Speciális alkalmazásokhoz, például EMP és magas hőmérsékletekhez, teljes fémből készült változatok is kaphatók.

A hőmérséklet-állóság a használt mag típusától függ, az üzemi hőmérséklet-tartomány -60°C és 180°C között van. Ezek a tömítések érzéketlenek és nagyon zord körülményeknek is ellenállnak. Környezetvédelem céljából külön neoprén vagy szilikon maggal ellátott tömítések is kaphatók.

Az elasztomer szivacsmag maximális deformációja körülbelül 30%, míg az üreges és extrudált magok esetében körülbelül 50%. Ezért a dombornyomott magokat sokkal gyakrabban használják.

Műszaki adatok

Anyag

Monel (réz-nikkel ötvözet),
QQ-N-281, BS 3075 N A 13, A osztály,
átmérő 0,11 mm

 A leggyakrabban használt anyag.
Korrózióálló és semleges a galvánkorrózióval szemben.
Alumínium, AMS 4187, BS 1475 5056A, 5056 ötvözet, 0,13 mm átmérő Alumínium házakkal együtt alkalmazható.
Az alumínium krómozható, szükség esetén alkróm 1200 réteggel.
TCS, acélmag (57%), rézbevonat (40%), ónbevonat (3%), 0,11 mm átmérő Ez az anyag ideális mágneses és elektromos tulajdonságokkal rendelkezik, mivel a ferromágnes rézzel van bevonva.
A külső ónbevonat védelmet nyújt a korrózió ellen.
Rozsdamentes acél, AISI 304, átmérő 0,13 mm A ​​legjobb védő tulajdonságokkal rendelkező anyag, összehasonlítható az alumíniummal. Nagy kopásállóság.

Magas frekvenciákhoz a nagyobb érintkezőfelületű tömítés az előnyösebb.

Nagyfrekvenciás tömítés

Előnyök:
- nagy csillapítás alacsony frekvenciákon
- ideális olyan alkalmazásokhoz, amelyek
- kopásállóságot
- korrózióállóságot igényelnek

Fu My fém kerek golyó (R) Dupla üreges kerek golyó (HB) Üreges kerek golyó farokkal (HT) Üreges téglalap (HS)
Fu My fém kerek (R)
D x d (mm)
1,6x0 6,4x0
2,4x0 7,9x0
3,2x0 9,5x0
4,0x0 11,1x0
4,8x0 12,7x0
Dupla üreges kerek (HB)
mé x sz (mm)
3,2x9,5 6,4x15,9
3,2x12,7 6,4x19,1
3,2x15,9 6,4x25,4
4,8x15,9 9,5x25,4
4,8x19,1
4,8x25,4
Üreges kerek farokkal (HT)
mé x sz (mm)
1,6x12,7 4,8x12,7
1,6x15,9 4,8x15,9
1,6x19,1 4,8x19,1
2,4x12,7 4,8x25,4
2,4x19,1 6,4x12,7
3,2x12,7 6,4x15,9
3,2x16,0 6,4x19,1
3,2x19,1 6,4x25,4
4,0x12,7 9,4x19,1
4,0x19,1 9,4x25,4
Üreges téglalap (HS)
sz x m (mm)
2,4x3,2 4,8x4,8
2,4x4,8 4,8x6,4
2,4x6,4 4,8x9,5
3,2x3,2 6,4x6,4
3,2x4,8 6,4x9,5
3,2x6,4 6,4x12,7
3,2x9,5
Üreges kerek (HR) Dupla teljesen fém kerek (B Teljesen fémből készült téglalap alakú
Üreges kerek (HR) D x d (mm)
3,2x1,6 9,5x6,4
4,8x3,2 4,8x3,2 11.1x8.0
6.4x3.2 12.7x9.5
8.0x4.8 14.9x11.1
6,4x25,4
Dupla, teljesen fémből készült kerek (B) mé x sz (mm)
1,6x9,5 4,8x15,9
1,6x12,7 4,8x19,1
1,6x15,9 4,8x25,4
2,4x12,7 6,4x15,9
3,2x9,5 6,4x19,1
3,2x12,7
3,2x15,9
1,6x9,5 11,1 x 19,1
Teljesen fém ív szélessége véggel (T) (mm)
7,9x15,9
1,6x12,7 1,6x12,7 7,9x19,1
1,6x15,9 7,9x25,4
2,4x12,7 9,5x15,9
2,4x15,9 9,5x19,1
3,2x12,7 9,5x25,4
3,2x15,9
4,0x12,7 11,1 x 25,4
4,0x19,1 12,7x19,1
4,8x15,9 12,7x25,4
4,8x19,1
4,8x25,4
4,8x25,4
6,4x15,9
6,4x19,1
6,4x25,4
6,4x3,2
Teljesen fémből készült, téglalap alakú (M) sz x m (mm)
3,2x1,6 15x12
3,2x3,2 15x15
3,2x4,0 15,9x9,5
3,2x4,8 19,1x12,7
3,2x6,4 20x6
4,8x4,8 20x8
6,4x1,6 20x10
20x12
6,4x6,4 20x20
9,5x6,4 25x6
12,7x6,4 25x8
12,7x9,5 25x10
12,7x12,7 25x12
15x6 25x18
15x8 25x20
15x10
RENDELÉSI PÉLDA:
-
Sorozat Mag Anyag Alak Méret Vízállóság Szélesség
1200 - C - M - K - 3,2 x 1,6 K - 10
N: nem releváns
F: tömör fém
H: üreges szilikon
N: neoprén
S: szilikon
E: EPDM
O: Üreges
 N: Nem releváns
M: Monel
T: TCS
A: Alumínium
S: Rozsdamentes acél
E: Acél		 R: Tömör fém profil
HR: Üreges kerek profil
B: Dupla tömör fém profil
HB: Dupla üreges fém profil
T: Tömör kerek fém profil nútféderrel
/> HT: Üreges kerek fém profil nútféderrel
S: Téglalap alakú tömör profil
HS: Téglalap alakú üreges profil		 S: Standard
P: Lágy "P"
N: Nem ellenálló		 A tömítés vízálló részének szélességére megadott szélesség
Kevésbé
