DC EVHD500 relé
DC EVHD500 relé

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: YM Tech

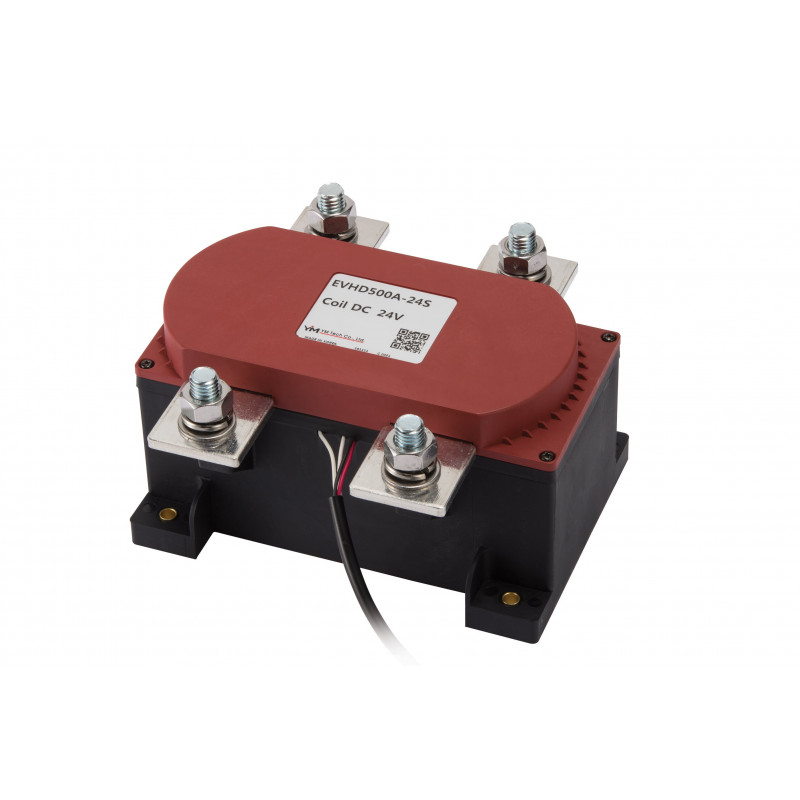

DC EVHD500 relé

  • EVHD500

Aplikacje

  • Ładowarki,
  • Systemy magazynowania energii,
  • Fotowoltaika,
  • etc.

Wartości znamionowe cewki magnesu

Napięcie znamionowe (V)Prąd rozruchowy cewki 100ms (Max.)Prąd cewki (mA)Napięcie odbioru (V)Maks.Napięcie wyjściowe (V) Min.Napięcie podtrzymania (V) Min.Maks. napięcie (V) Maks.
B 60 2.8A 0.13A 32VDC 18VDC 22VDC 60VDC
48 2.5A 0.20A
36 2.0A 0.25A
A 36 4.2A 0.32A 9VDC 6VDC 7.5VDC 36VDC
24 4.0A 0.45A
12 3.8A 0.70A
12 2.4A 0.7A 9VDC 6VDC 7.5VDC 18VDC
24 1.2A 0.35A 18VDC 12VDC 13.5VDC 32VDC

Klasyfikacje kontaktowe

Typ2biegunowe obciążenie rezystancyjne (L/R≤1㎳)
Prąd ciągły (rozmiar przewodu 325㎟) 500A
Maks. prąd przełączania 750V DC/AC 500A/Pole
1000VDC 300A/Pole
1500VDC 100A/Pole
Maks. napięcia przełączania 1500VDC
Styk Znamionowe napięcia łączeniowe 12~1500V DC/AC
Spadek napięcia na stykach na 100A 30mV Max
Min. dopuszczalne obciążenie 12VDC 0.5A
Opis D.P On/Off (a)
Układ styków, styki pomocnicze 2Form A (DPDT-NO.)
Ogólny Aux. Prąd styku, maks. 2A 30VDC / 3A 125VAC
Ogólny Aux. Prąd styku, min. 100mA 8VDC
Stop złota Aux. Styk Max. 0.1A 30VDC / 0.1A 30VAC
Stop złota Aux. Kontakt Min. 1mA 5VDC / 1mA 5VAC
