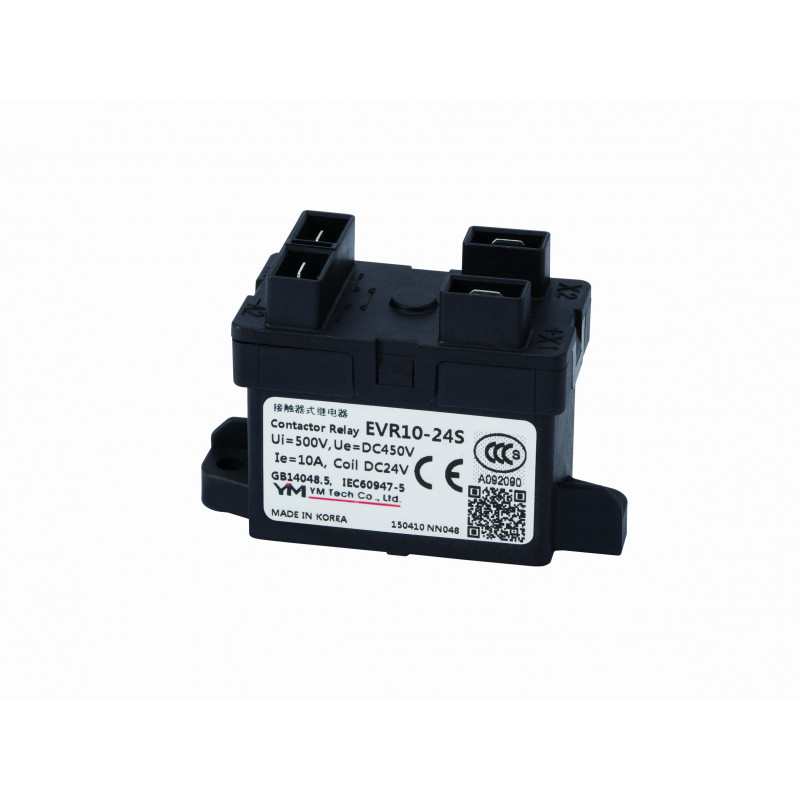

DC EVR10 relé
DC EVR10 relé

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: YM Tech

DC EVR10 relé

  • EVR10

Aplikacje

  • Przekaźnik wstępnego ładowania,
  • Pojazd elektryczny,
  • Ładowarki,
  • Fotowoltaika,
  • etc.

Wartości znamionowe cewki magnetycznej

Napięcie nominalne (v)Prąd znamionowy (mA)Rezystancja cewki (Ω)Napięcie wzbudzenia (V)Maks.Napięcie odpadowe (V)MinMaks. napięcie (V)Maks.Moc cewki (W) rozpraszanie
AC 6 226.5 9.5 80% Min. 30% Max 130% 1.5~1.8VA (60Hz)
12 112 35
24 56 140
50 28 600
100 / 110 11.2 / 12.4 3,030
200 / 220 8.8 / 9.7 10,800
DC 6 200 30 75% Min. 10% Max. 130% 1.1~1.3 Approx.
12 100 120
28 43 650
24 50 480
36 34 1,080
48 25 1,920
60 20 3,000
72 17 4,320
100 / 110 11 / 12 9,350

Oceny kontaktów

TypObciążenie rezystancyjne 1 bieguna (L/R≤1㎳)
Maks. prąd przełączania (przewód 2,0㎟) 10A
Maks. zdolność przełączania 1200VDC 2A
Napięcia przełączania znamionowego styku 12~1200VDC
900VDC 10A (obciążenie rezystancyjne) (+ polaryzacja Main Terminal A1 i A2) każdy styk NO połączony szeregowo
Maks. wydajność styku (przewód 2,0㎟) 30A 120Sec.
20A 180Sec.
Spadek napięcia na stykach na 10A 0.1V Max.
Min, dopuszczalne obciążenie 12V DC 0.1A
Opis S.P.S.T On/Off, (1a)

Charakterystyka

Początkowa rezystancja izolacjiMin. 100㏁ 500V DC
Oczekiwane życie Mechaniczny (Min.) 2×106
Elektryczny (L/R≤1㎳) 450V DC 10A 7×104
250V DC 15A 2×105
Początkowe napięcie przebicia Między otwartymi kontaktami 2500V AC 60 Sec. 10mA
Między stykami a cewką 2500V AC 60 Sec. 10mA
Czas pracy (przy 20 ℃) Max. 20㎳
Czas zwolnienia (przy 20 ℃) Max. 5㎳
Odporność na wstrząsy Funkcjonalny Min 196 ㎨ {20G},(10㎲)
Destrukcyjny Min 490 ㎨ {50G}
Odporność na wibracje Funkcjonalny 43 ㎨ {4.4G} 10 to 200㎐,(10㎲)
Destrukcyjny 43 ㎨ {4.4G} 10 to 200㎐
Warunki operacji transport i przechowywanie Temperatura otoczenia -40℃ to +85℃
Wilgotność 5 to 85% R.H.
Waga jednostkowa 65g
