Gyártó: Eaton / CEAG

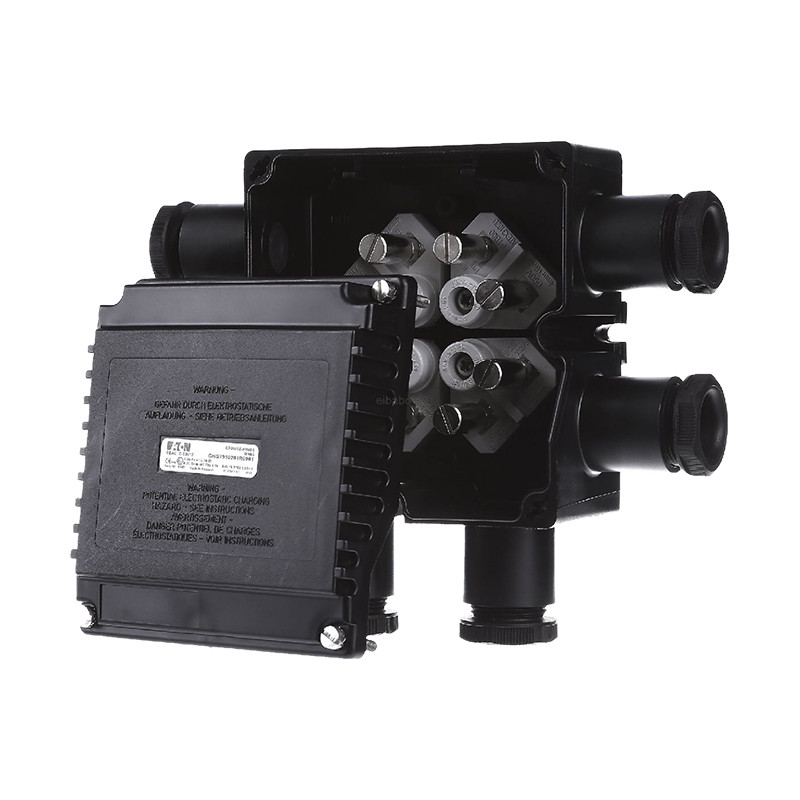

EX sorozatú 791 poliamid rozgałęźne puszki - szabvány konfiguráció

EX sorozatú 791 poliamid csatlakozódobozok / Standard konfiguráció


Műszaki adatok

GHG79101 akár 6 csatlakozóval
Jelölés a 94/9/EK (ATEX) szabvány szerint

EK-típusvizsgálati tanúsítvány
IECEx megfelelőségi tanúsítvány
Jelölés az IECEx szabvány szerint

Megengedett környezeti hőmérséklet
Névleges feszültség
Névleges áram
Csatlakozó csatlakozók


Védelmi osztály
Védelmi fok az EN 60529 szabvány szerint
Ház anyaga		 II 2G Ex dem ia IIC T6
II 2D Ex tD A21 IP66 T80°C
PTB 00 ATEX 3108
IECEx BKI 07.0034
Ex e II T6 / Ex ia IIC T6
Ex tD A21 IP66 T58°C
-20°C és +40°C között / -55°C és +40°C között (opció)
690 V / 550 V1)
a csatlakozó keresztmetszetétől függően
max. 4 x 4 mm2 / PE 4 x 2,5 mm2 (sodrott)
max. 2 x 6 mm2/PE 4 x 4 mm2 (tömör)
vagy 2 x 6 mm2 + 1 x 2,5 mm2
I
IP66
Poliamid
GHG79101 6 csatlakozóhoz
Tömszelencék/ház menete

Méretek (H x Sz x M)
Súly		 max. 4 x M25 10-17 mm-es kábel Ø-hez
max. 4 x M20 fém menet
81,5 x 100 x 61 mm
kb. 0,3 kg
GHG79102 6 csatlakozóhoz
Tömszelencék / házmenet


Méretek (H x Sz x M)
Súly		 max. 6 x M25 10-17 mm-es kábelátmérőhöz
max. 6 x M32 12-21 mm-es kábelátmérőhöz
max. 6 x M20 fémmenet
117,5 x 113,5 x 73,5 mm
kb. 0,5 kg
1) Rugós szorítókhoz.
GHG7910201R0001
GHG7910201R0006
GHG7910101R0002
GHG7910101R0001


Méretek




Rendelés részletei


Kialakítás Tömszelencék Csatlakozók száma Termékszám
GHG79101 6 csatlakozóhoz
2 x M25 10-17 mm-es kábelhez 4 x Ex-e, 1 x PE GHG7910101R0001
4 x M25 10-17 mm-es kábelhez
2 db M25-ös csatlakozóval		 4 x Ex-e, 1 x PE GHG7910101R0002
4 x M20 fémmenet
tartalmaz 2 M20 sapkát		 4 x Ex-e, 1 x PE GHG7910101R0019
4 x M25 8-17 mm-es kábelhez
2 db M25-ös csatlakozót tartalmaz		 4 x 4 Ex-e1), 2 db PE GHG7910101R0069
4 db M20-as fémmenettel
2 db M20-as sapkával ellátva		 4 x 4 Ex-e1), 2 x PE GHG7910101R0068
GHG 791 02 6 csatlakozóhoz
4 x M25 10-17 mm-es kábelhez
2 db M25-ös csatlakozót tartalmaz		 6 x Ex-e, 2 db PE GHG7910201R0006
4 x M32 12-21 mm-es kábelhez
2 db M32-es csatlakozót tartalmaz		 6 db Ex-e, 2 db PE GHG7910201R0007
6 x M25 10-17 mm-es kábelhez
4 db M25-ös csatlakozót tartalmaz		 6 x Ex-e, 2 x PE GHG7910201R0001
6 x M32 12-21 mm-es kábelhez
4 db M32-es csatlakozót tartalmaz		 6 db Ex-e, 2 db PE GHG7910201R0002
6 db M20 fém kábeltömítés
4 db M20 dugóval		 8 db Ex-e, 1 db PE GHG7910201R0003

1) Rugós szorító.
Egyéb alkalmazások kérésre elérhetők.



Tartozékok


Típus Alkalmazás Telepítési mód Telepítési mód Termékszám
Szerelőlap 791 01-es elosztódobozhoz
1-es méret Fali rögzítés Csavarmentes rögzítés GHG6101953R0101
1-es méret Rácsos rögzítés csavarmentes rögzítés center;">GHG6101953R0103
1-es méret gémre rögzítés csavarmentes rögzítés GHG6101953R0102
Biztonsági tető, 2-es méret Lemez szerelvény, 1-es méret - GHG6101955R0101
Szerelőlap 791 02-es elosztódobozhoz
2-es méret Fali rögzítés Csavarmentes rögzítés GHG6101953R0104
2-es méret Rácsos rögzítés csavarmentes rögzítés center;">GHG6101953R0106
2-es méret Szórókeret rögzítése csavarmentes rögzítés GHG6101953R0105
Biztonsági tető, 2-es méret Lemez szerelvény, 1-es méret - GHG6101955R0102
