NANO H háromfázisú fejlett hálzatelemzők
NANO H háromfázisú fejlett hálzatelemzők
NANO H háromfázisú fejlett hálzatelemzők

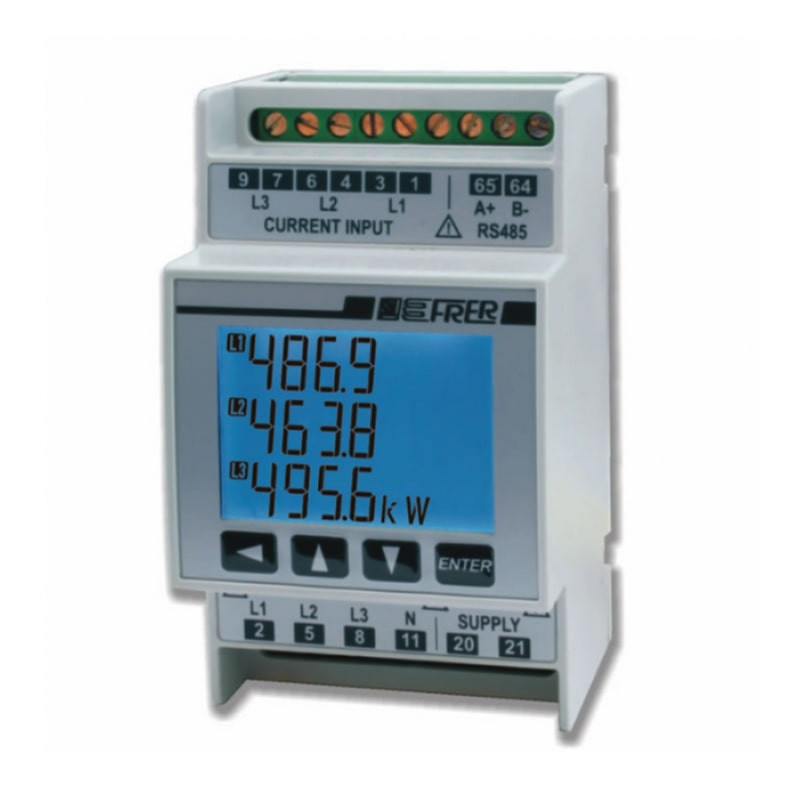

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: FRER

NANO H háromfázisú fejlett hálzatelemzők

Wyświetlacz Podświetlany LCD
Maksymalne wskazanie 4 cyfry
Pozycja części dziesiętnych Automatycznie
Opcje podświetlania 5 poziomów
Częstotliwość odświeżania odczytu <0.5 sec
Pomiar wartości TRMS
Dokładność +/- 0,2%
Napięcie znamionowe Un 100÷400V (Q52P3H); 400V (Q52D3H)
Prąd znamionowy In 1-5A;    63A;   125A;     160A;     250A
Zakres wejścia 10-120% Un, 5-120% In
Częstotliwość 45…65Hz
Przeciążenie ciągle 2xIn; 1,2xUn
Przeciążenie chwilowe 20 x In; 2 x Un
Pobór mocy przez obwód I < 0.5VA
pobór mocy przez obwód U < 0.5VA
Zasilanie 230V (45...65Hz) ±10%
Pobór mocy 6VA
Temperatura pracy 0…+23…+50°C
Temperatura magazynowania -30…+70°C
Samogasnąca obudowa UL 94V0
Stopień ochrony obudowy IP50
Stopień ochrony zacisków IP20
Izolacja galwaniczna Zasilania / Wejścia
Napięcie testowe 2kV, 50Hz, 60sec.


Opis

Kompaktowy wielofunkcyjny analizator używany w systemach trójfazowych trzy lub cztero przewodowych obciążonych niesymetrycznie (również z odkształconym przebiegiem). Wersja rozbudowana umożliwia dodatkowo zaawansowane pomiary, które pozwalają efektywnie monitorować i dostarczać dodatkowych informacji o stanie sieci. Oprócz standardowej wersji posiadającej wejście na przekładnik prądowy(CT) dostępne są również dwie wersje dostarczane z trójfazowym przekładnikiem prądowym umożliwiającym bezpośredni pomiar prądu do 63A, 125A, 160A i 250A. Niewielkie rozmiary i kompatybilność z rozstawem wejść przełączników modułowych pozwala na montaż miniaturowych przekładników w układach gdzie przestrzeń montażowa jest ograniczona zarówno powyżej, jak i poniżej przełącznika.



Mierzone wartości

  • Prąd fazowy
  • Napięcie fazowe LN
  • Napięcie międzyfazowe LL
  • Niesymetria V i I
  • Prąd w przewodzie N
  • Moc czynna
  • Moc bierna
  • Moc pozorna
  • Współczynnik mocy
  • Cosφ (zamiennie współczynnika mocy)
  • Częstotliwość
  • Dwukierunkowa energia czynna
  • Częściowa energia czynna
  • Dwukierunkowa energia bierna
  • Prąd cieplny
  • Prąd cieplny max.
  • Moc średnia
  • Maksimum zapotrzebowania (kW)
  • Temperatura wewnątrz rozdzielnicy
  • Licznik godzin pracy
  • Sekwencja faz
  • THD V i I aż do 32 harmonicznej


Dodatkowe dane techniczne

licznik energii kWh i/and kVarh
maksymalne zliczanie 4294967295
klasa dokładności 1 (kWh), 2 (kVArh)
dwukierunkowość tak
wyjścia alarmowe Photomos 50V, 100mA
ustawienie aktywacji opóźnienia programm. 0...999 sec.
programowanie zmienna, wartość, kierunek
wyjścia impulsowe programowanie jako alternatywa do alarmów
programowanie wartość impulsu
czas trwania impulsu Progr. 30...1000 msec.
ModBus RTU
interfejs RS485 izolowany
prędkość (bps) 9600 / 19200 / 38400
parametry komunikacji parzystość
zakres adresów 1...247 program.
ModBus TCP / Webserver
Johnson Controls N2 OPEN
ProfiBus DP V0		 jako zewnętrzne akcesoria o rozmiarze 2 modułów DIN


Kod zamówienia

  Q52 _ _ _ _ _ _ _ _ _ _ _
Typ NANO 5H Wejście 1-5A przez przekładnik prądowy Q52P3H005   CQ
NANO 63H Wejście z przekładnika trójfazowego 63A Q52D3H063   4C
NANO 125H Wejście z przekładnika trójfazowego 125A Q52D3H125   4C
NANO 160H Wejście z przekładnika trójfazowego 160A Q52D3H160   4C
NANO 250H Wejście z przekładnika trójfazowego 250A Q52D3H250   4C
Typ RS485 Modbus RTU M
RS485 Modbus RTU + 1 wyjście programowalne Alarm/Impuls M     O
2 wyjścia programowalne Alarm/Impuls X     U
Zasilanie 220÷240Vac (47÷63Hz) - 3VA 2
20÷60Vac/dc - 3VA/2W L
80÷260Vac/dc - 4VA/2W H
