Gyártó: FLEXTEC

FP és FD Tartozékok

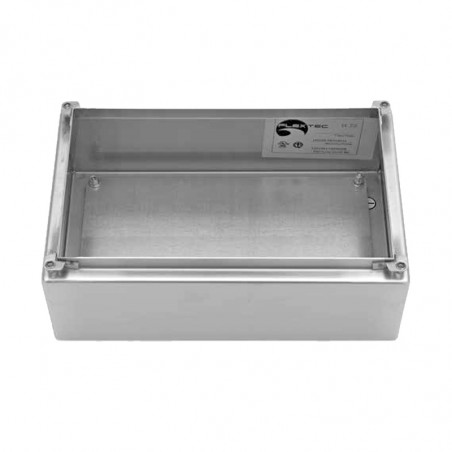

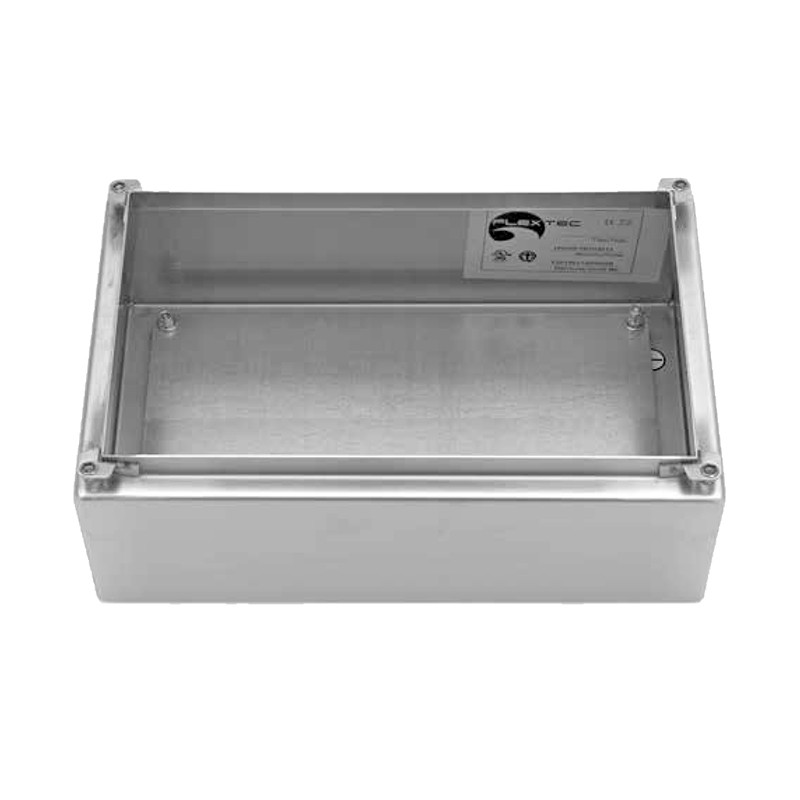

Płyta montażowa



Nadaje się do mocowania elementów i urządzeń wewnątrz skrzynek.

Na życzenie możliwe wykonanie płyty montażowej ze stali AISI304 lub AISI316L.
Zmieniając ostatnią literę kodu:
G= FeZn-blacha ocynkowana (standard)
H= AISI 304
L= AISI 316L



Tabela wymiarów

Obudowy serii FD Obudowy serii FP Wymiary płyty montażowej Kod płyty montażowej
B H
FD10109 FP10109 - - -
FD10159 FP10159 65 115 PIL1015G
FD10209 FP10209 65 165 PIL1020G
- FP10309 65 265 PIL1030G
FD15159 FP15159 115 115 PIL1515G
FD151512 FP151512 115 115 PIL1515G
FD15309 FP15309 115 265 PIL1530G
FD153012 FP153012 115 265 PIL1530G
FD20209 FP20209 165 165 PIL2020G
FD202012 FP202012 165 165 PIL2020G
FD20309 FP20309 165 265 PIL2030G
FD203012 FP203012 165 265 PIL2030G
FD204012 - 165 365 PIL2040G
FD303012 - 265 265 PIL3030G
FD304015 - 265 365 PIL3040G
FD404015 - 365 365 PIL4040G
FD406015 - 365 565 PIL4060G
FD606020 - 565 565 PIL6060G


Wsporniki do szyn DIN



Wskazane do mocowania szyn DIN w panelach przycisków i skrzynkach łączeniowych. Rozstaw otworów 12,5 mm dla wkrętu samogwintującego 4,5 mm do szybkiego mocowania

Na życzenie możliwe jest mocowanie wykonane ze stali AISI304 lub AISI316L.
Zmieniając ostatnią literę kodu:
G= FeZn-Lamiera zincata (standard)
H= AISI 304
L= AISI 316L



Tabela kodów

Mocowanie Obudowy FD
GD10G FD10109
GD10G FD10159
GD10G FD10209
GD15G FD15159
GD15G FD151512
GD15G FD15309
GD15G FD153012
GD20G FD20209
GD20G FD202012
GD20G / GD30G FD20309
GD20G / GD30G FD203012
GD20G / GD40G FD204012
GD30G FD303012
GD30G / GD40G FD304015
GD40G FD404015
GD40G / GD60G FD406015
GD60G FD606020


Uchwyty do montażu ściennego


Stojak PDP00010



Wspornik podłogowy, składający się z podstawy mocującej go do podłogi i kolumny o profilu rurowym, odpowiedniej do pozycjonowania skrzynek łączeniowych lub paneli przycisków. Wykonane ze stali AISI304 lub w AISI316L (na życzenie).



Rysunki techniczne
