Gyártó: Moflon

Hibrid pneumatikus csatlakozók

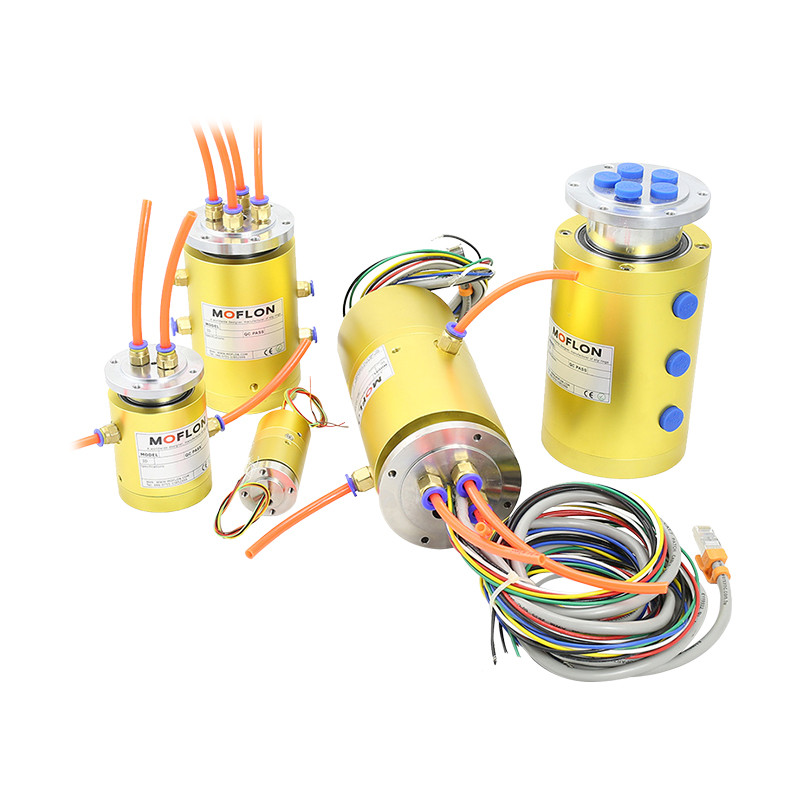

Hybrydowe złącza obrotowe pneumatyczne, połączenie sygnałów elektrycznych z torami pneumatycznymi - seria MAPH.

  • Możliwość połączenia sygnałów elektrycznych z torami pneumatycznymi lub hydraulicznymi.
  • Obsługa do 16  kanałów pneumatycznych lub hydraulicznych
  • Do 128 torów elektrycznych/sygnałów
  • Rozmiary złącza: M5, G1/8”, G1/4”, G3/8”, G1/2”, G3/4”, G1”
  • Dostępne różne rozmiary rur przeznaczonych do przepływu cieczy, gazów , które mogą zostać wykonane na zamówienie
  • Rodzaje przesyłanych mediów : powietrze/gaz, chemikalia, woda, olej.
  • Możliwe dostosowanie złącza do dużej prędkości obrotowej i wysokiego napięcia


Hybrydowe złącza obrotowe pneumatyczne Instrukcja Montażu - Pobierz


Symbol Ilość torów pneumatycznych / hydraulicznych Ilość torów Rodzaje złącz Średnica toru pneumatycznego / hydraulicznego
MAPH100 1 wejście 1 wyjście 1~96 M5；G1/8；G1/4；G3/8；G1/2 4mm~12mm
MAPH104 1 wejście 4 wyjścia 1~96 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH200 2 wejścia 2 out 1~96 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH200S 2 in 2 out 1~56 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH200F 2 in 2 out 1~96 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH200W 2 in 2 out 1~96 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH300 3 wejścia 3 out 1~96 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH300S 3 wejścia 3 out 1~56 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH300F 3 wejścia 3 out 1~96 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH400 4 wejścia 4 wyjścia 1~96 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH400S 4 wejścia 4 wyjścia 1~56 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH400F 4 wejścia 4 wyjścia 1~96 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH400W 4 wejścia 4 wyjścia 1~96 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH600 6 in 6 wyjść 1~96 M5；G1/8；G1/4； 3mm~12mm
MAPH600S 6 wejść 6 wyjść 1~56 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH600F 6 wejść 6 wyjść 1~96 M5；G1/8；G1/4； 3mm~12mm
MAPH800 8 wejść 8 wyjść 1~96 M5；G1/8；G1/4； 3mm~12mm
MAPH1000 10 wejść 10 wyjść 1~96 M5； 3mm~8mm
MAPH1200 12 wejść 12 wyjść 1~96 M5； 3mm~8mm
MAPH1600 16 wejść 16 wyjść 1~96 M5； 3mm~8mm
