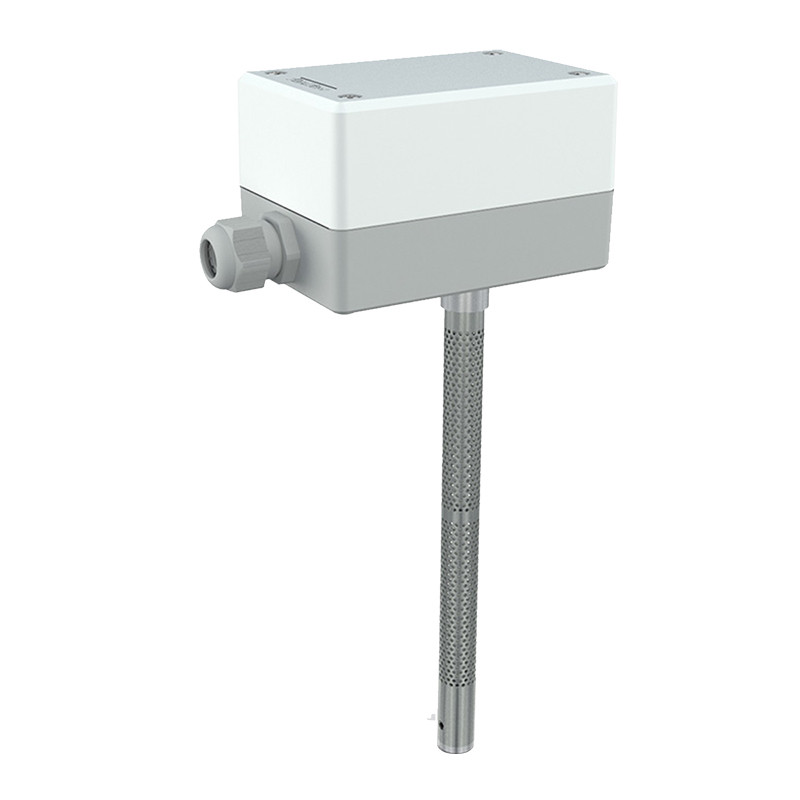

Higrostat HG 80 és HG 80-2

Element pomiarowy “Polyga” produkowany przez frmę Galltec składa się z kilku taśm materiałowych, z których każda spleciona jest z 90 włókien o średnicy 0,003mm. Włókna uzyskują charakterystykę higroskopijną podczas specjalnego procesu. Element pomiarowy absorbuje i uwalnia wilgoć, czego efektem jest zmiana długości włókien, które działając na system dźwigniowy przełączają mikrowyłącznik o ekstremalnie małej drodze przełączania. Element pomiarowy reaguje szybko i dokładnie na każdą zmianę wilgotności. Za pomocą pokrętła można zmieniać wartość wilgotności przy której styki zostaną przełączone. W przypadku higrostatu HG80-2, drugi wyłącznik jest zamontowany równolegle do pierwszego. Po zdjęciu obudowy, za pomocą śrubokręta może zostać zdefniowana druga wartość zadana. Punkt przełączania drugiego wyłącznika jest związany z punktem przełączania pierwszego. Różnica pomiędzy wyłącznikami (strefa neutralna) może być wybrana z zakresu 0-15% rh. Element pomiarowy w kształcie wachlarza jest ochraniany poprzez perforowaną rurkę podłączoną do obudowy. Czujnik posiada konstrukcję umożliwiającą pracę w niskich ciśnieniach. Miejsce instalacji musi być tak dobrane aby woda nie mogła dostać się do wewnątrz obudowy. Pozycja montażowa jest dowolna, jednak zaleca się aby czujnik był w pozycji pionowej w dół lub poziomej (zobacz rysunek). W wymienionych pozycjach płytki w rurce czujnika o średnicy 0,8 mm zapobiegną dostawaniu się wody do wewnątrz.

Zastosowanie

Higrostat HG80 jest używany jako kontroler włącz-wyłącz do utrzymywania wilgotności względnej w kanałach wentylacyjnych urządzeń klimatyzacyjnych i pomieszczeń klimatycznych, jak i do kontroli nawilżaczy i osuszaczy. Inne rodzaje aplikacji to magazyny artykułów żywnościowych, chłodnie warzyw i owoców, szklarnie ogrodnicze, przemysł tekstylny, przemysł papierniczy i drukarnie, przemysł flmowy i szpitale. Higrostat HG80 może być wykorzystany wszędzie tam gdzie musi być kontrolowana bądź regulowana wilgotność powietrza. Wymiary i schemat połączeń takie jak dla HG80EXi.

Dane techniczne

• Zakres pomiarów 30...100 % rh
• Dokładność pomiarów Dla zakresu 50% rh± 3,5 % rh Dla zakresu± 4,0 % rh
• Zakres pracy35...100 % rh
• Medium pomiarowenieagresywne powietrze o normalnym ciśnieniu
• Różnica załączania (mikrowyłącznik)ok. 3...6% rh
• Różnica załączania pomiędzy wyłącznikami dla HG80-20... + 15 % rh
• Maksymalne napięcie250 VAC*
• Obciążenie przełączające:
  Obciążenie rezystancyjne (cos φ=1)15A 230VAC,
  Obciążenie indukcyjne (cos φ=0,7)2A 230VAC
  Napięcie stałe 0,25A 230VDC
  Minimalne 100mA, 125VAC
• Materiał styków: srebro
• Dopuszczalna temperatura otoczenia: -30...60°C
• Dopuszczalna temperatura pracy: 0...60 °C
• Średni współczynnik temperaturowy-0,2%/ K w odniesieniu do 20°C i 50% rh
• Regulacjaw średnim ciśnieniu powietrza 430 m NN
• Dopuszczalna prędkość przepływu powietrza8 m/s(z filtrem gazowym nr kat. 20.014 - 15m/s)
• Stała czasowa T63 przy v=2 m/s120s
• Długość czujnika, materiał220mm, stal wysokiej jakości
• Mocowanie: otwory w obudowie do montażu w kanałach, nr kat. 20.009 - konsola do montażu naściennego
• Pozycja montażowa czujnik pionowo w dół lub poziomo
• Terminal przyłączeniowy dla przewodów o przekroju 1,5mm² - Podłączenie przewodów śruby M20x1,5 mm
• Kompatybilność elektromagnetyczna EMC: odporność, emisja zg. EN 50 082-2, zg. EN 50 081-2
• Obudowa szary ABSl
• Stopień ochrony (pokrętło na zewnątrz)IP54
• Stopień ochrony (pokrętło wewnątrz)IP64
• Wagaok. 0,7 kg

(*) 250V używać tylko wtedy, gdy jest pewność, że w głowicy pomiarowej nie wytworzy się kondensat, ponieważ może wystąpić przebicie napięcia.

 Uwaga: Zastrzega się możliwość wprowadzenia zmian technicznych.
