MX - przenośna obudowa z profili aluminiowych z zaślepkami z ABSu

Parametry

• obudowa zbudowana z profila aluminiowego z deklami z ABS-u
• obudowa z zaokrąglonymi krawędziami
• prowadnice na płytkę PCB
• wersja MX 1-5- , bez prowadnic

Komponenty

MX wymiary

Wersje kolorystyczne

Rodzaj śrub

P	H
Gwiazdka	Ampulowa

Numer katalogowy / wymiary

- kod koloru - śruba P lub H

Numer katalogowy	H	W	D	a	b	c	d	e	f	Waga [g]
MX1 −  5 −  6	13	48	55	1,2	10,2	6	50	38,8	33,6	25
MX1 −  5 −  9	13	48	85	1,2	10,2	6	80	38,8	33,6	40
MX1 −  5 −12	13	48	115	1,2	10,2	6	110	38,8	33,6	55
MX2 −  4 −  5	15	41	50	1,2	12,2	6	44,6	31,8	26,6	20
MX2 −  4 −  8	15	41	80	1,2	12,2	6	74,6	31,8	26,6	35
MX2 −  4 − 11	15	41	110	1,2	12,2	6	104,6	31,8	26,6	50
MX2 −  6 −  5	18	57	50	1,2	15,1	5	45	47,7	42,5	35
MX2 −  6 −  8	18	57	75	1,2	15,1	5	70	47,7	42,5	50
MX2 −  6 −10	18	57	100	1,2	15,1	5	95	47,7	42,5	70
MX2 −  7 −  6	20	70	60	1,5	16,5	6	54,6	59,6	53,2	50
MX2 −  7 −  9	20	70	90	1,5	16,5	6	84,6	59,6	53,2	80
MX2 −  7 −12	20	70	120	1,5	16,5	6	114,6	59,6	53,2	105
MX2 −  8 −  7	24	82	70	1,5	20,5	6	64,6	71,6	65,2	75
MX2 −  8 −10	24	82	100	1,5	20,5	6	94,6	71,6	65,2	105
MX2 −  8 −13	24	82	130	1,5	20,5	6	124,6	71,6	65,2	140
MX2 −10 −  8	16	100	80	1,2	13,2	6	74,6	90,8	85,6	70
MX2 −10 − 11	16	100	110	1,2	13,2	6	104,6	90,8	85,6	95
MX2 −10 −15	16	100	150	1,2	13,2	6	144,6	90,8	85,6	130
MX3 − 11 −  8	30	110	80	1,5	26,5	7	74,6	99,6	93,2	110
MX3 − 11 −12	30	110	120	1,5	26,5	7	114,6	99,6	93,2	165
MX3 − 11 −17	30	110	170	1,5	26,5	7	164,6	99,6	93,2	235
MX4 −  7 −  6	35	70	60	1,55	31,4	7	53	59,6	53,2	65
MX4 −  7 −  9	35	70	90	1,55	31,4	7	83	59,6	53,2	100
MX4 −  7 −12	35	70	120	1,55	31,4	7	113	59,6	53,2	130
MX4 −10 −  8	40	95	80	1,55	36,4	8	73	84,6	78,2	115
MX4 −10 −12	40	95	120	1,55	36,4	8	113	84,6	78,2	175
MX4 −10 −15	40	95	150	1,55	36,4	8	143	84,6	78,2	215
MX4 −13 −10	35	130	100	1,75	31	8	94,4	119,6	113,2	175
MX4 −13 −15	35	130	150	1,75	31	8	144,4	119,6	113,2	265
MX4 −13 −21	35	130	210	1,75	31	8	204,4	119,6	113,2	375

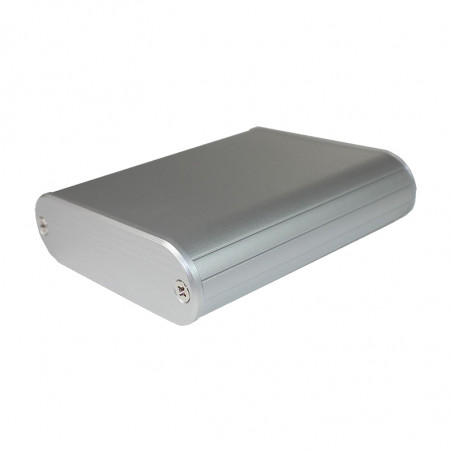

MXA przenośna obudowa z profili aluminiowych z zaślepkami z aluminium

Parametry

• obudowa zbudowana z profilu aluminiowego z zaślepkami z aluminium
• obudowa z zaokrąglonymi krawędziami dostępna w 30 rozmiarach i 14 wersjach kolorystycznych
• prowadnice na płytkę PCB

Kod koloru

Do wyboru 14 różnych wersji kolorystycznych.

Black / Black BB	Black / Silver BS	Black / Cobalt blue BC	Black / Green BG	Black / Purple BP	Black / Orange BO	Black / Red BR
Silver / Black SB	Silver / Silver SS	Silver / Cobalt blue SC	Silver / Green SG	Silver / Purple SP	Silver / Orange SO	Silver / Red SR

MXA wymiary

Rysunki CAD dostępne na żądanie.

- kod koloru - śruba P lub H

Numer katalogowy	H	W	D	a	b	c	d	e	f	Waga [kg]
MXA1 − 5 −   5	13	48	49	1,2	10,2	3	43	38,8	33,6	25
MXA1 − 5 −   8	13	48	79	1,2	10,2	3	73	38,8	33,6	40
MXA1 − 5 − 11	13	48	109	1,2	10,2	3	103	38,8	33,6	55
MXA2 − 4 −   4	15	41	44	1,2	12,2	3	38	31,8	26,6	25
MXA2 − 4 −   7	15	41	74	1,2	12,2	3	68	31,8	26,6	40
MXA2 − 4 − 10	15	41	104	1,2	12,2	3	98	31,8	26,6	50
MXA2 − 6 −   5	18	57	46	1,2	15,1	3	40	47,7	42,5	35
MXA2 − 6 −   7	18	57	71	1,2	15,1	3	65	47,7	42,5	50
MXA2 − 6 − 10	18	57	96	1,2	15,1	3	90	47,7	42,5	65
MXA2 − 7 −   5	20	70	54	1,5	16,5	3	48	59,6	53,2	55
MXA2 − 7 −   8	20	70	84	1,5	16,5	3	78	59,6	53,2	80
MXA2 − 7 − 11	20	70	114	1,5	16,5	3	108	59,6	53,2	110
MXA2 − 8 −   6	24	82	64	1,5	20,5	3	58	71,6	65,2	75
MXA2 − 8 −   9	24	82	94	1,5	20,5	3	88	71,6	65,2	105
MXA2 − 8 − 12	24	82	124	1,5	20,5	3	118	71,6	65,2	135
MXA2 −10 −  7	16	100	74	1,2	13,2	3	68	90,8	85,6	70
MXA2 −10 −10	16	100	104	1,2	13,2	3	98	90,8	85,6	100
MXA2 −10 −14	16	100	144	1,2	13,2	3	138	90,8	85,6	135
MXA3 −11 −  7	30	110	72	1,5	26,5	3	66	99,6	93,2	115
MXA3 −11 − 11	30	110	112	1,5	26,5	3	106	99,6	93,2	165
MXA3 −11 −16	30	110	162	1,5	26,5	3	156	99,6	93,2	235
MXA4 − 7 −   5	35	70	52	1,55	31,4	3	46	59,6	53,2	70
MXA4 − 7 −   8	35	70	82	1,55	31,4	3	76	59,6	53,2	100
MXA4 − 7 − 11	35	70	112	1,55	31,4	3	106	59,6	53,2	135
MXA4 −10 −  7	40	95	70	1,55	36,4	3	64	84,6	78,2	120
MXA4 −10 −11	40	95	110	1,55	36,4	3	104	84,6	78,2	175
MXA4 −10 −14	40	95	140	1,55	36,4	3	134	84,6	78,2	220
MXA4 −13 −  9	35	130	90	1,75	31	3	84	119,6	113,2	180
MXA4 −13 −14	35	130	140	1,75	31	3	134	119,6	113,2	265
MXA4 −13 −20	35	130	200	1,75	31	3	194	119,6	113,2	370

Wymiary Korpus MX - MXA

Wymiary dekiel MX

Numer katalogowy	W	H	D	w	b	d	e	f	h	t
MX1−  5−	48	13	6	38,8	6,5	1,5	10	32	9,6	1,7
MX2−  4−	41	15	6	31,8	7,5	1,5	12	23	11,6	1,7
MX2−10−	100	16	6	90,8	8	1,5	13	81	12,6	1,7

Numer katalogowy	W	H	D	w	a	b	c	d	e	f	g	h	t
MX2−  6−	57	18	5	47,7	2,6	9	7,9	1,3	15	38,3	41,2	14,9	1,5
MX2−  7−	70	20	6	59,6	3	10	9,2	1,5	16,3	49,5	52,6	16,6	1,7
MX2−  8−	82	24	6	71,6	3	12	9,2	1,5	20,4	46,5	60,2	20,6	1,7
MX3−11−	110	30	7	99,6	3	15	10,2	1,5	26,4	61,5	87,3	26,3	1,7
MX4−13−	130	35	8	119,6	3	17,5	11,2	1,5	30,9	76,5	104,3	31	1,8

Numer katalogowy	W	H	D	w	b	c	d	e	f	g	h	t
MX4−  7−	70	35	7	59,6	18	9,8	1,5	31,3	41,6	45	31,3	2,5
MX4−10−	95	40	8	84,6	20,5	10,8	1,5	36,3	61,6	65	36	2,5
