Gyártó: Mercomp

AKPiA védőburkolatok

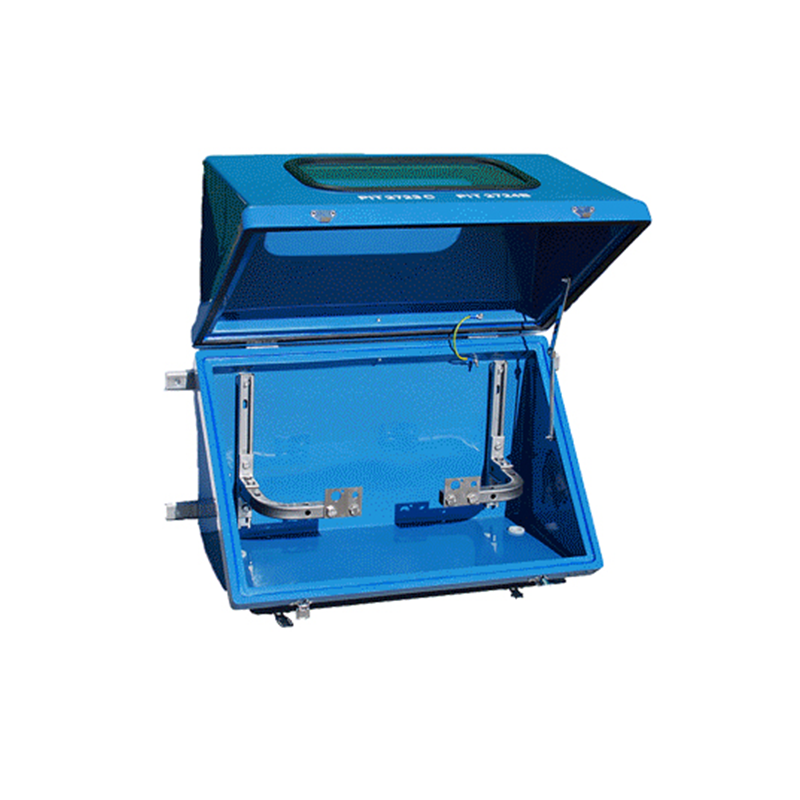

Szafki przyrządowe typu SP


Szafki przyrządowe serii SP przeznaczone są do ochrony urządzeń PiA (np. przetworników z osprzętem) instalowanych w warunkach obiektowych. Szafka chroni urządzenia przed uszkodzeniami mechanicznymi, atmosferą korozyjną, opadami atmosferycznymi, mrozem oraz przed dostępem nieupoważnionych osób.


Budowa

    Szafka przyrządowa SP w wykonaniu standardowym składa się z:
  • Dwuczęściowej skrzyni wykonanej z niezapalnego kompozytu poliestrowego wzmocnionego włóknem szklanym. Osprzęt (zawiasy, zamknięcia) wykonane są ze stali kwasoodpornej. Powierzchnie styku obu części uszczelnione są niezapalną uszczelką gumową.
  • Konstrukcji mocującej przystosowanej do mocowania szafki do rury pionowej lub do ściany.


Opcje wykonań

  • wykonanie antystatyczne
  • z wewnętrzną izolacją termiczną
  • z ogrzewaniem parowym
  • z ogrzewaniem elektrycznym w wykonaniu zwykły i przeciwwybuchowym
  • z oknem
  • z zamkiem
  • ze zbloczem 1÷ 5 zaworowym
Inne wykonania po uzgodnieniu.

Zastosowanie

    Szafki przyrządowe typoszeregu SP w wykonaniu antystatycznym nadają się do stosowania:
  • w strefach 1 oraz 2 zagrożenia wybuchem dla grupy gazowej IIA, IIB, IIC
  • w strefach 21 oraz 22 zagrożenia wybuchem pyłu



Typoszereg szafek


 Szerokość [mm]Wysokość [mm]Głębokość [mm]
Szafka SP-01 370 335 295
Szafka SP-02 440 335 295
Szafka SP-11 420 440 380
Szafka SP-12 555 440 380
Szafka SP-13 700 440 380
Szafka SP-14 900 440 380
Szafka SP-22 560 645 515
Szafka SP-33 450 520 520
Szafka SP-34 700 520 520
Wykonanie specjalne SP 370...900 335...645 295...520



Podstawowe wymiary




Wymiary wewnętrzne
Typ SP01 SP02 SP11 SP12 SP13 SP14 SP22 SP33 SP34
Szerokość 330 395 375 510 655 855 510 405 655
Wysokość 330 330 420 420 420 420 600 460 460
Głębokość 290 290 370 370 370 370 500 460 460


UWAGA: wymiary wewnętrzne podano dla szafek nieizolowanych. Dla szafek izolowanych wymiary należy zmniejszyć o ~40 mm.


Sposób montażu




Wymiary
Typ A B C D
SP01 165 325 450 165
SP02 250 325 450 165
SP11 250 410 410 250
SP12 410 410 660 250
SP13 500 410 740 250
SP14 500 410 920 165
SP22 410 660 660 410
SP33 250 490 480 250
SP34 500 490 470 250



Sposób oznaczenia i zamawiania
