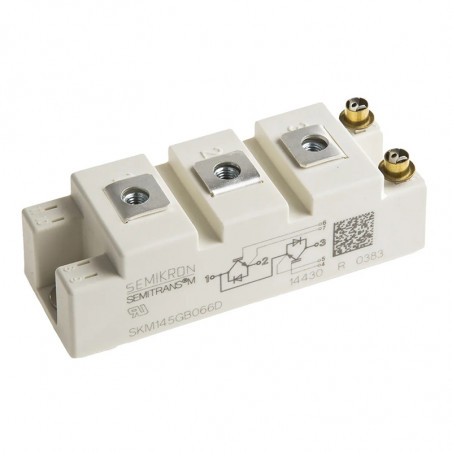

IGBT modulok - SEMITRANS
IGBT modulok - SEMITRANS

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: SEMIKRON

IGBT modulok - SEMITRANS

Type IC
@TC=25°C
A		 ICnom
A		 VCE(sat)
@25°C typ.
V		 (Eon+Eoff)
@125°C typ.
mJ		 Rth(j-c)
per IGBT
K/W		 Case
600 V
Trench
SKM 145GB066D 195 150 1,45 14 0,3 2
SKM 195GB066D 265 200 1,45 22 0,22 2
SKM 300GB066D 390 300 1,45 19 0,15 3
SKM 400GB066D 500 400 1,45 24 0,12 3
SKM 600GB066D 760 600 1,45 37 0,08 3
SKM 200GARL066T 280 200 1,45 - 0,21 5
SKM 300GARL066T 400 300 1,45 10,96 0,15 5
SKM 150MLI066T 200 150 1,45 5,4 0,29 5
SKM 200MLI066T 280 200 1,45 - 0,21 5
SKM 300MLI066T 400 300 1,45 10,96 0,15 5
Standard
SKM 50GB063D 70 50 2,1 4,3 0,5 2
SKM 75GB063D 100 75 2,1 5,5 0,35 2
SKM 100GB063D 130 100 2,1 7 0,27 2
SKM 200GB063D 260 200 2,1 18,5 0,14 3
SKM 300GB063D 400 300 2,1 27 0,09 3
SKM 100GD063DL 130 100 2,1 7 0,27 6
SKM 75GAL063D 100 75 2,1 5,5 0,35 2
SKM 300GAL063D 400 300 2,1 27 0,09 3
SKM 75GAR063D 100 75 2,1 5,5 0,35 2
SKM 300GAR063D 400 300 2,1 27 0,09 3


Type  IC
@TC=25°C
A		 ICnom
A		 VCE(sat)
@25°C typ.
V		 (Eon+Eoff)
@150°C typ.
mJ		 Rth(j-c)
per IGBT
K/W		 Case
1200 V
Fast IGBT 4
SKM 50GB12T4 81 50 1,85 10 0,53 2
SKM 75GB12T4 115 75 1,85 17,9 0,38 2
SKM 100GB12T4 160 100 1,8 25,2 0,27 2
SKM 100GB12T4G 154 100 1,85 24,7 0,29 3
SKM 150GB12T4 232 150 1,8 35 0,19 2
SKM 150GB12T4G 223 150 1,85 32,8 0,2 3
SKM 200GB12T4 314 200 1,8 41 0,14 3
SKM 300GB12T4 422 300 1,85 56 0,11 3
SKM 400GB12T4 618 400 1,8 75 0,072 3
SKM 150GAL12T4 232 150 1,8 35 0,19 2
SKM 200GAL12T4 314 200 1,8 41 0,14 3
SKM 300GAL12T4 422 300 1,85 56 0,11 3
SKM 400GAL12T4 618 400 1,8 75 0,072 3
SKM 150GAR12T4 232 150 1,8 35 0,19 2
SKM 400GAR12T4 618 400 1,8 75 0,072 3
SKM 300GA12T4 422 300 1,85 49,4 0,11 4
SKM 400GA12T4 618 400 1,8 72 0,072 4
SKM 600GA12T4 916 600 1,8 137 0,049 4
IGBT 4
SKM 200GB12E4 314 200 1,8 48 0,14 3
SKM 300GB12E4 422 300 1,85 66 0,11 3
SKM 400GB12E4 618 400 1,8 88 0,072 3
SKM 200GAL12E4 314 200 1,8 48 0,14 3
SKM 300GAL12E4 422 300 1,85 66 0,11 3
SKM 400GAL12E4 618 400 1,8 88 0,072 3
SKM 400GAR12E4 618 400 1,8 88 0,072 3
SKM 300GA12E4 422 300 1,85 58 0,11 4
SKM 400GA12E4 618 400 1,8 87 0,072 4
SKM 600GA12E4 916 600 1,8 158 0,049 4


Type  IC
@TC=25°C
A		 ICnom
A		 VCE(sat)
@25°C typ.
V		 (Eon+Eoff)
@125°C typ.
mJ		 Rth(j-c)
per IGBT
K/W		 Case
Ultrafast
SKM 100GB125DN 100 75 3,3 12,5 0,18 2 N
SKM 200GB125D 200 150 3,3 14 0,09 3
SKM 300GB125D 300 200 3,3 16 0,08 3
SKM 400GB125D 400 300 3,3 35 0,05 3
SKM 200GAL125D 200 150 3,3 14 0,09 3
SKM 400GAL125D 400 300 3,3 35 0,05 3
SKM 200GAR125D 200 150 3,3 14 0,09 3
SKM 400GAR125D 400 300 3,3 35 0,05 3
SKM 600GA125D 580 400 3,3 30 0,04 4
SKM 800GA125D 760 600 3,2 136 0,03 4
Trench
SKM 195GB126D 220 150 1,7 40,5 0,16 2
SKM 200GB126D 260 150 1,7 18 0,13 3
SKM 300GB126D 310 200 1,7 54 0,12 3
SKM 400GB126D 470 300 1,7 77 0,08 3
SKM 600GB126D 660 400 1,7 103 0,06 3
SKM 195GAL126D 220 150 1,7 40,5 0,16 2
SKM 200GAL126D 260 150 1,7 18 0,13 3
SKM 400GAL126D 470 300 1,7 77 0,08 3
SKM 600GAL126D 660 400 1,7 103 0,06 3
SKM 600GA126D 660 400 1,7 103 0,06 4
SKM 800GA126D 960 600 1,7 160 0,04 4
SPT
SKM 75GB128D 100 50 1,9 14 0,3 2
SKM 100GB128D 145 75 1,9 16,5 0,21 2
SKM 145GB128D 190 100 1,9 22 0,16 2
SKM 150GB128D 200 100 1,9 19 0,15 3
SKM 200GB128D 300 150 1,9 33 0,1 3
SKM 300GB128D 370 200 1,9 44 0,08 3
SKM 400GB128D 565 300 1,9 63 0,06 3
SKM 145GAL128D 190 100 1,9 22 0,16 2
SKM 300GAL128D 370 200 1,9 44 0,08 3
SKM 400GAL128D 565 300 1,9 63 0,06 3
SKM 145GAR128D 190 100 1,9 22 0,16 2
SKM 400GAR128D 565 300 1,9 63 0,06 3
SKM 300GA128D 370 200 1,9 43 0,08 4
SKM 400GA128D 565 300 1,9 64 0,06 4
SKM 500GA128D 700 400 1,9 85 0,05 4
Standard
SKM 50GB123D 50 50 2,5 11,5 0,4 2
SKM 75GB123D 75 50 2,5 13 0,27 2
SKM 100GB123D 100 75 2,5 18 0,18 2
SKM 145GB123D 145 100 2,5 28 0,15 2
SKM 150GB123D 150 100 2,5 24 0,15 3
SKM 200GB123D 200 150 2,5 41 0,09 3
SKM 300GB123D 300 200 2,5 54 0,08 3
SKM 400GB123D 400 300 2,5 78 0,05 3
SKM 22GD123D 25 15 2,5 3,4 0,86 6
SKM 40GD123D 40 25 2,5 6,1 0,56 6
SKM 75GD123D 75 50 2,5 13 0,32 6
SKM 40GDL123D 40 25 2,5 6,1 0,56 6
SKM 75GD123DL 75 50 2,5 13 0,32 6
SKM 75GDL123D 75 50 2,5 13 0,32 6
SKM 50GAL123D 50 50 2,5 11,5 0,4 2
SKM 75GAL123D 75 50 2,5 13 0,27 2
SKM 100GAL123D 100 75 2,5 18 0,18 2
SKM 145GAL123D 145 100 2,5 28 0,15 2
SKM 150GAL123D 150 100 2,5 24 0,15 3
SKM 200GAL123D 200 150 2,5 41 0,09 3
SKM 300GAL123D 300 200 2,5 54 0,08 3
SKM 75GAR123D 75 50 2,5 13 0,27 2
SKM 100GAR123D 100 75 2,5 18 0,18 2
SKM 200GAR123D 200 150 2,5 41 0,09 3
SKM 300GAR123D 300 200 2,5 54 0,08 3
SKM 300GA123D 300 200 2,5 48 0,08 4
SKM 400GA123D 400 300 2,5 78 0,04 4
SKM 500GA123D 500 400 2,5 45 0,04 4s
SKM 500GA123DS 500 400 2,5 45 0,04 4s


Type  IC
@TC=25°C
A		 ICnom
A		 VCE(sat)
@25°C typ.
V		 (Eon+Eoff)
@125°C typ.
mJ		 Rth(j-c)
per IGBT
K/W		 Case
1700 V
Trench
SKM 75GB176D 80 50 2 43 0,38 2
SKM 100GB176D 125 75 2 72,5 0,24 2
SKM 145GB176D 160 100 2 98 0,19 2
SKM 200GB176D 260 150 2 151 0,12 3
SKM 400GB176D 430 300 2 288 0,08 3
SKM 145GAL176D 160 100 2 98 0,19 2
SKM 200GAL176D 260 150 2 151 0,12 3
SKM 400GAL176D 430 300 2 288 0,08 3
SKM 600GA176D 660 400 2 410 0,04 4
SKM 800GA176D 830 600 2 580 0,04 4
