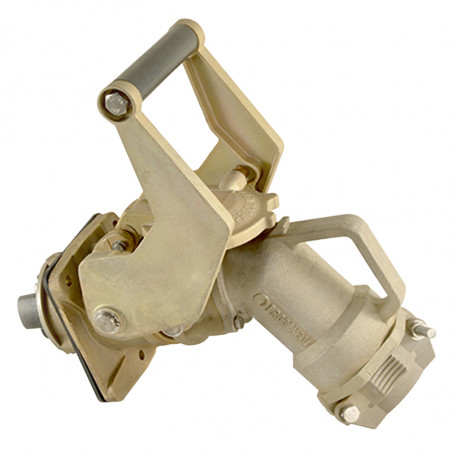

Ívelt kábelcsatlakozó 3PX4-3PX5 250-400 A

Urządzenie to zawiera w sobie zakrzywioną konstrukcję z automatyczną pokrywką do gniazda, zapewnia proste i szybkie łączenie oraz rozłączanie. Konstrukcja ta jest idealna do zastosowań, które wymagają częstych łączeń oraz do zastosowań gdzie występują drgania, które mogą stanowić problem. Narożny wtyk jest dostarczany standardowo.



Właściwości elektryczne

  • max. napięcie: 3,3 kV AC,
  • napięcie testowe:
    3PX4>10kV50Hz1min.
    3PX5>13kV50Hz1min.
  • obciążalność prądowa: patrz tabele
  • rezystancja styku: < 1mΩ
  • standard ochronny: IP 57
  • zbudowany zgodnie ze specyfikacją: N.F.C. 63300, CEI 309-1


3PX4 - max. 250 A - 3.3 kV


Gniazda

Zakrzywione złącze kablowe - 3PX4 - 250@ -3.3kV



Liczka styków Maksymalny prąd
[A]		 Wkład męski
rys. 1		 Wkład żeński
rys. 2		 Przekrój
[mm2]		 Rozmiar Waga
[kg]
4
+2p		 160 X4DE335V X4DR335V 16-35 10 22
160 X4DE335 X4DR335 35
250 X4DE350V X4DR350V 50-70
200 X4DE350 X4DR350 50
250 X4DE370 X4DR370 70
250 X4DE395 X4DR395 95
5
+2p		 160 X4DE435V X4DR435V 16-35 10 22
160 X4DE435 X4DR435 35
250 X4DE450V X4DR450V 50-70
200 X4DE450 X4DR450 50
250 X4DE470 X4DR470 70


Wtyk kątowa 600



Zakrzywione złącze kablowe - 3PX4 i 3PX5 wtyk kątowy



Liczka styków Maksymalny prąd
[A]		 Wkład męski
rys. 1		 Wkład żeński
rys. 2		 Przekrój
[mm2]		 Rozmiar Waga
[kg]		 Max. długość kabla
[mm]
4
+2p		 160 X4PR335V X4PE335V 16-35 10 21 60
160 X4PR335 X4PE335 35
250 X4PR350V X4PE350V 50-70
200 X4PR350 X4PE350 50
250 X4PR370 X4PE370 70
250 X4PR395 X4PE395 95
5
+2p		 160 X4PR435V X4PE435V 16-35 10 21 60
160 X4PR435 X4PE435 35
250 X4PR450V X4PE450V 50-70
200 X4PR450 X4PE450 50
250 X4PR470 X4PE470 70



Wtyk 100



Zakrzywione złącze kablowe - 3PX4 i 3PX5 Wtyk kątowy 10 stopni



Liczka styków Maksymalny prąd
[A]		 Wkład męski
rys. 1		 Wkład żeński
rys. 2		 Przekrój
[mm2]		 Rozmiar Waga
[kg]		 Max. długość kabla[mm]
4
+2p		 160 X4PR335VS X4PE335VS 16-35 10 2 60
160 X4PR335S X4PE335S 35
250 X4PR350VS X4PE350VS 50-70
200 X4PR350S X4PE350S 50
250 X4PR370S X4PE370S 70
250 X4PR395S X4PE395S 95
5
+2p		 160 X4PR435VS X4PE435VS 16-35 10 2 60
160 X4PR435S X4PE435S 35
250 X4PR450VS X4PE450VS 50-70
200 X4PR450S X4PE450S 50
250 X4PR470S X4PE470S 70


Łącznik kablowy



Zakrzywione złącze kablowe - 3PX4 i 3PX5 łącznik kablowy


Liczka styków Maksymalny prąd
[A]		 Wkład męski
rys. 1		 Wkład żeński
rys. 2		 Przekrój
[mm2]		 Rozmiar Waga
[kg]		 Max. długość kabla[mm]
4
+2p		 160 X4CE335VS X4CR335VS 16-35 10 35 60
160 X4CE335S X4CR335S 35
250 X4CE350VS X4CR350VS 50-70
200 X4CE350S X4CR350S 50
250 X4CE370S X4CR370S 70
250 X4CE395S X4CR395S 95
5
+2p		 160 X4CE435VS X4CR435VS 16-35 10 35 60
160 X4CE435S X4CR435S 35
250 X4CE450VS X4CR450VS 50-70
200 X4CE450S X4CR450S 50
250 X4CE470S X4CR470S 70


Rysunki wkładów



Zakrzywione złącze kablowe - 3PX4 i 3PX5 - rysunki wkładów



3PX5 - max. 570 A - 3.3 kV


Gniazdo


Zakrzywione złącze kablowe - 3PX4 i 3PX5 - gniazod


Liczka styków Maksymalny prąd
[A]		 Wkład męski
rys. 1		 Wkład żeński
rys. 2		 Przekrój
[mm2]		 Rozmiar Waga
[kg]
4
+2p		 250 X5DE370 X5DR370 70 14 53
320 X5DE395 X5DR395 95 14
370 X5DE312 X5DR312 120 14
420 X5DE315 X5DR315 150 14
420 X5DE318 X5DR318 185 14
500 X5DE318-16 X5DR318-16 185 16
570 X5DE324-18 X5DR324-18 240 18
5
+2p		 250 X5DE470 X5DR470 70 12 53
320 X5DE495 X5DR495 95 12
320 X5DE412 X5DR412 120 12
320 X5DE415 X5DR415 150 12
420 X5DE415-16 X5DR415-16 150 16
500 X5DE418-16 X5DR418-16 185 16


Wtyk kątowy 60O



Zakrzywione złącze kablowe - 3PX4 i 3PX5 - wtyka kątowy 60 stopni



Liczka styków Maksymalny prąd
[A]		 Wkład męski
rys. 1		 Wkład żeński
rys. 2		 Przekrój
[mm2]		 Rozmiar Waga
[kg]		 Max. długość kabla
[mm]

4
+2p

 250 X5PR370 X5PE370 70 14

46

80
320 X5PR395 X5PE395 95 14
370 X5PR312 X5PE312 120 14
420 X5PR315 X5PE315 150 14
420 X5PR318 X5PE318 185 14
500 X5PR318-16 X5PE318-16 185 16
570 X5PR324-18 X5PE324-18 240 18

5
+2p

 250 X5PR470 X5PE470 70 12

46

80
320 X5PR495 X5PE495 95 12
320 X5PR412 X5PE412 120 12
320 X5PR415 X5PE415 150 12
420 X5PR415-16 X5PE415-16 150 16
500 X5PR418-16 X5PE418-16 185 16


Wtyk 100


Zakrzywione złącze kablowe - 3PX4 i 3PX5 wtyk kątowy 10 stopni


Liczka styków Maksymalny prąd
[A]		 Wkład męski
rys. 1		 Wkład żeński
rys. 2		 Przekrój
[mm2]		 Rozmiar Waga
[kg]		 Max. długość kabla
[mm]
4
+2p		 250 X5PR370S X5PE370S 70 14 49 80
320 X5PR395S X5PE395S 95 14
420 X5PR312S X5PE312S 120 14
420 X5PR315S X5PE315S 150 14
420 X5PR318S X5PE318S 185 14
500 X5PR318S-16 X5PE318S-16 185 16
570 X5PR324S-18 X5PE324S-18 240 18
5
+2p		 250 X5PR470S X5PE470S 70 12 49 80
320 X5PR495S X5PE495S 95 12
320 X5PR412S X5PE412S 120 12
320 X5PR415S X5PE415S 150 12
420 X5PR415S-16 X5PE415S-16 150 16
500 X5PR418S-16 X5PE418S-16 185 16


Łącznik kablowy


Zakrzywione złącze kablowe - 3PX4 i 3PX5 łącznik kablowy


Liczka styków Maksymalny prąd
[A]		 Wkład męski
rys. 1		 Wkład żeński
rys. 2		 Przekrój
[mm2]		 Rozmiar Waga
[kg]		 Max. długość kabla
[mm]
4
+2p		 250 X5CE370S X5CR370S 70 14 75 80
320 X5CE395S X5CR395S 95 14
420 X5CE312S X5CR312S 120 14
420 X5CE315S X5CR315S 150 14
420 X5CE318S X5CR318S 185 14
500 X5CE318S-16 X5CR318S-16 185 16
570 X5CE324S-18 X5CR324S-18 240 18
5
+2p		 250 X5CE470S X5CR470S 70 12 75 80
320 X5CE495S X5CR495S 95 12
320 X5CE412S X5CR412S 120 12
320 X5CE415S X5CR415S 150 12
420 X5CE415S-16 X5CR415S-16 150 16
500 X5CE418S-16 X5CR418S-16 185 16


Rysunki wkładów
