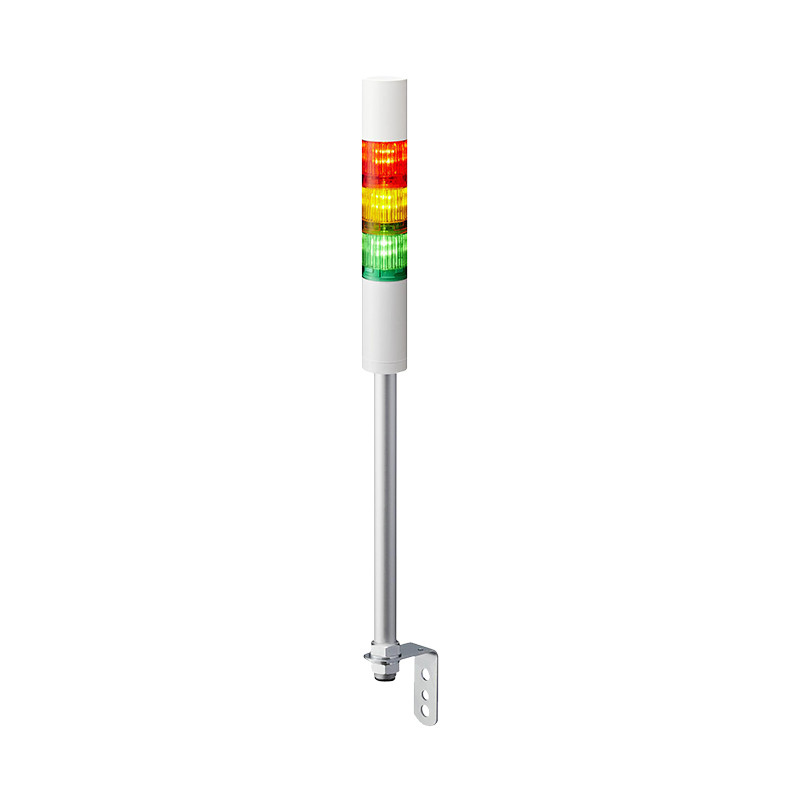

LR jelzőtornyok – LR4 (40mm), LR5 (50mm), LR6 (60mm), LR7 (70mm)

Główne zalety

  • dwukrotnie zwiększone natężenie światła w porównaniu do standardowych wiez sygnalizacyjnych (2300 mcd)
  • sygnał dźwiękowy rozchodzi się promieniście 360o, moduł dźwiękowy nie posiada żadnych otworów, jest całkowicie zamknięty i charakteryzuje się wysokim stopniem szczelności IP65
  • moduł dźwiękowy posiada 4 dźwięki, max. natężenie dźwięku to 90 dB, dwa nowe dźwięki posiadają wysoką częstotliwość (2016-3012Hz), dzięki czemu są dobrze słyszalne pośród hałasu pracujących maszyn
  • wzmocniony korpus (z żywicy poliwęglanowej), uszczelki z silikonu, gładka powierzchnia bez otworów i chropowatości i wysoka szczelność IP65 powodują że wieża może być instalowana w trudniejszych warunkach środowiskowych, bardziej odporna na wibracje i łatwa do czyszczenia


Numer katalogowy



Model 1 - Segmenty 2 - Napięcie znamionowe 3 - Montaż / okablowanie 4 - Sygnał świetlny/dzwiękowy 5 - Kolor obudowy 6 - Kolor modułu LED
LR4 - Ø40
LR5 - Ø50
LR6 - Ø60
LR7 - Ø70		 1 = 1 Segment
2 = 2 Segmenty
3 = 3 Segmenty
4 = 4 Segmenty
5 = 5 Segmentów		 02 = DC24V
M2 = AC100 - 240V
Ø1 = DCV12 (tylko LR5)		 WJ = bezpośredni/ kabel
LJ = wysięgnik z kątownikiem / kabel
PJ = wysięgnik ze stopką / kabel
QJ = wysięgnik ze składanym wspornikiem / kabel		 B = Sygnał świetlny migający / sygnał dźwiękowy
N = Sygnał świetlny ciągły/ sygnał dźwiękowy		 W = biały
U = srebrny		 R = czerwony
Y = pomarańczowy
G = zielony
B = niebieski
C = przezroczysty


Dane techniczne

Temperatura otoczenia podczas pracy -20°C - +50°C
Wilgotność podczas pracy 90% RH lub mniej bez kondensacji
Zakres temperatury przechowywania -30°C - +60°C
Zakres wilgotność przechowywania 90% RH lub mniej bez kondensacji
Położenie montażowe do użycia wewnątrz
Kierunek montażu w pozycji pionowej
Stopień ochrony IP65 (IEC 60529)/NEMATYPE 4X, 13
Warunki środowiska w pozycji pionowej
Ilość błysków 60 ±2 fleszy/ min
Poziom głośności LR4 Typ. 85dB, LR5 Typ. 85dB, LR6 Typ. 88dB, LR7 Typ. 90dB, LR5DC12V Typ. 80dB
Redukcja głośności redukcja -10dB
Rodzaje dźwięków 4 dzwięk No.1 dźwiek szybki przerywany  No.2 dźwięk ciągły No.3 szybki modulowany
Wyjście tranzystorowe NPN / PNP (AC100 - 240V is NPN only)
Standardy zgodności UL 508. CSA-C22.2 No.14; EMC Directive (EN 61000-6-4, EN 61000-6-2); FCC Part 15 Subpart B Class A; KC (KN 61000-6-4, KN 61000-6-2); RoHS Directive (EN 50581); Low-voltage Directive (IEC/EN 60947-5-1, EN62471)


Wersje modułowe - do samodzielnej kompletacji - sposób doboru poszczególnych elementów (modułów)


Wybór modułu dźwiękowego funkcje migania i sygnału dźwiękowego

Rozmiar Kolor Oznaczenie
(W - szary; U - srebrny; K - czarny)		 Pobór energii Waga
Ø40 LR4-BD__ 1.0W 0.035kg
Ø50 LR5-BD__ 1.0W 0.050kg
Ø60 LR6-BD__ 1.0W 0.060kg
Ø70 LR7-BD__ 1.0W 0.070kg


Wybór modułu świetlnego LED

Rozmiar Kolor Oznaczenie Pobórenergii Waga
Ø40 LR4-E-R/Y/G/B/C 1.0W 0.035kg
Ø50 LR5-E-R/Y/G/B/C 1.0W 0.040kg
Ø60 LR6-E-R/Y/G/B/C 1.0W 0.060kg
Ø70 LR7-E-R/Y/G/B/C 1.0W 0.065kg


Wybór podstawy, modułu zasilającego (korpusu)

DC12V DC24V AC100-240V Kable Terminal łączeniowy





Montaż bezpośredni Wysięgnik ze stopką Wysięgnik z kątownikiem Wysięgnik ze składanym wspornikiem


Sposoby mocowań




Schemat konfigurowania podstawy, modułu zasilajacego



Model 1 - Napięcie znamionowe 2 - Montaż / okablowanie 3 - Sygnał świetlny/dzwiękowy 4 - Kolor obudowy
LR4 - Ø40
LR5 - Ø50
LR6 - Ø60
LR7 - Ø70		 01 = DC12V1)
02 = DC24V
M2 = AC100 - 240V2)		 WJ = bezpośredni / z kablem
WT = bezpośredni / z terminalem łączeniowym 3)
LJ = wysięgnik z kątownikiem / z kablem4)
PJ = wysięgnik ze stopką / z kablem4)
QJ = wysięgnik ze składanym wspornikiem / z kablem5)		 B = Sygnał świetlny migający / sygnał dźwiękowy
N = Sygnał świetlny ciągły/ sygnał dźwiękowy		 W = biały
U = srebrny
K = czarny6)

1) tylko dla modeli LR5
2) dla modeli LR4 I LR6 o typie WJ I PJ
3) tylko dla modeli LR5, LR7 24V DC
4) dla modeli LR4, LR5 i LR6
5) tylko dla modeli LR4 i LR6 24VDC w kolrze białym podstawy
6) tylko dla modeli LR5, LR7
