Gyártó: ALRE

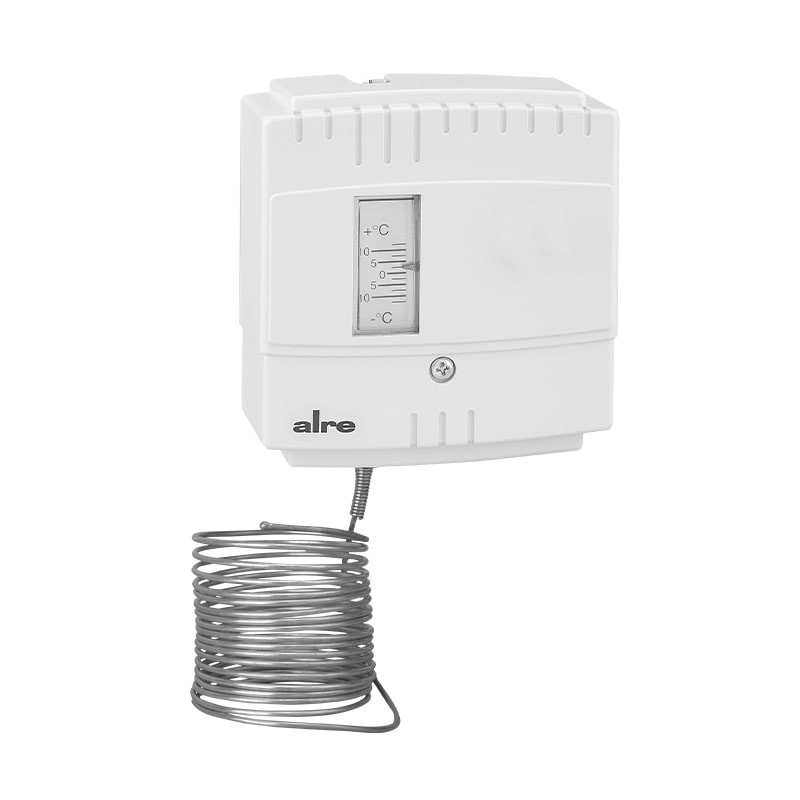

JTF-1…-25 fagyvédelmi termosztát

Műszaki adatok:

Érintkező terhelése:
15 (8)A 24-250V-, min. 150mA 24V-hoz~
Hiszterézis:
1K
Beállítási tartomány:
-10 ... +12°C
Kapcsolat:
1 vagy 2 mikrokapcsoló potenciálmentes érintkezőként
Védelmi szint:
IP40, W sorozat: IP65
Védelmi osztály:
I
Környezeti hőmérséklet:
-10...+55°C
Érzékelő:
gázzal töltött, rézből készült, teljes hosszában aktív
(kivéve JTF-3, JTF-4)
Szín:
szürke (RAL 7035)

ALKALMAZÁSOK

Alkalmas tekercses fűtési rendszerek fagyvédelmére. A JTF-21 - JTF-25 fagyvédelmi termosztát modellek két relékimenettel vannak felszerelve, így a rendszer reagál, mielőtt a hőmérséklet elérné a veszélyes szintet. Minden eszköz meghibásodásmentes és nem tartalmaz ólom alkatrészeket.
A JTF-3/JTF-4 modellek kivételével a termosztát kapillárisai teljes hosszukban aktívak. A készülék akkor reagál, ha a beállított értéket körülbelül 30 cm távolságon belül eléri (a 12 m-es változatnál a megfelelő hosszúság 60 cm).

JTF-1…-25 Fagyvédelmi termosztát
JTF-1…-25 Fagyvédelmi termosztát
JTF-1…-25 Fagyálló termosztát

JTF-1-től -25-ig:
Kifejezetten nem agresszív gázok hőmérsékletmérésére tervezték. A kapilláris cső a JZ-06/6M (fém) vagy JZ-05/06K (műanyag) konzolok segítségével rögzíthető a fűtőtekercs mentén.

JTF-3/-4 (kiegészítő felhasználás):
Az SW-200-12 védőspirál nem agresszív gázok hőmérsékletmérésére szolgál, míg a TH-140 védőgallért nem agresszív folyadékokban kell használni. Agresszív közegben történő alkalmazásokhoz az NTH-140 védőgallér ajánlott.

Típus Kapilláris hossza Berendezés Érzékelőfej

JTF-1

 6,0 m

JTF-1/12

 12,0 m

JTF-1 W

 6,0 m IP 65

JTF-2

 6,0 m Külső visszaállítás

JTF-2/12

 12,0 m Külső visszaállítás

JTF-2 W

 6,0 m IP 65 külső visszaállítás

JTF-3

 1,8 m Vízben is használható 9,5x76 mm

JTF-3 Sz

 1,8 m IP 65 Vízben is használható 9,5x76mm

JTF-4

 1,8m Külső visszaállítás, vízben is használható 9,5x76mm

JTF-5

 3,0 m

JTF-6

 3,0 m Külső visszaállítás

JTF-6 W

 3,0 m IP 65, külső visszaállítás
Kétfokozatú: az első fokozat 5K-val a kapcsolási pont előtt aktív

JTF-21

 6,0 m

JTF-21/12

 12,0 m

JTF-21 W

 6,0 m IP 65

JTF-22

 6,0 m Külső visszaállítás

JTF-22/12

 12,0 m Külső visszaállítás

JTF-25

 3,0 m


Tartozékok Felszerelés

JZ-04

 Kapilláris cső hüvely szellőzőcsatornákhoz, 30 cm-es védőtömlővel

JZ-05/6 K

 Rögzítőbilincs készlet JTF termosztáthoz (6 darab) műanyag (max. 145°C)

JZ-05/6 M

 Rögzítőbilincs készlet JTF termosztátokhoz (6 darab), fém

JZ-05/1 M

 Egyes rögzítőbilincsek JTF termosztátokhoz, fém

JZ-07

 Rögzítőkonzol JTF fagyálló termosztáthoz

JZ-14

 Tömítőkészlet fagyálló termosztáthoz

TH-140

 Védőgallér JTF-3, JTF-4-hez; Anyag: nikkelezett sárgaréz

NTH-140

 Védőgallér JTF-3, JTF-4-hez; Anyag V4A (1.4571)

SW-200-12

 Védőspirál JTF-3, JTF-4-hez kapillárisok szellőzőcsatornákban történő rögzítéséhez; Anyag: nikkelezett acél

Rajzok és diagramok
JTF fagyálló termosztát méretei JTF fagyálló termosztát méretei
JTF-1/-3/-5 fagyálló termosztát méretei JTF-2/-4/-6 fagyálló termosztát méretei
Fagyálló termosztát JTF-21/-25 méretek JTF-22 fagyálló termosztát
