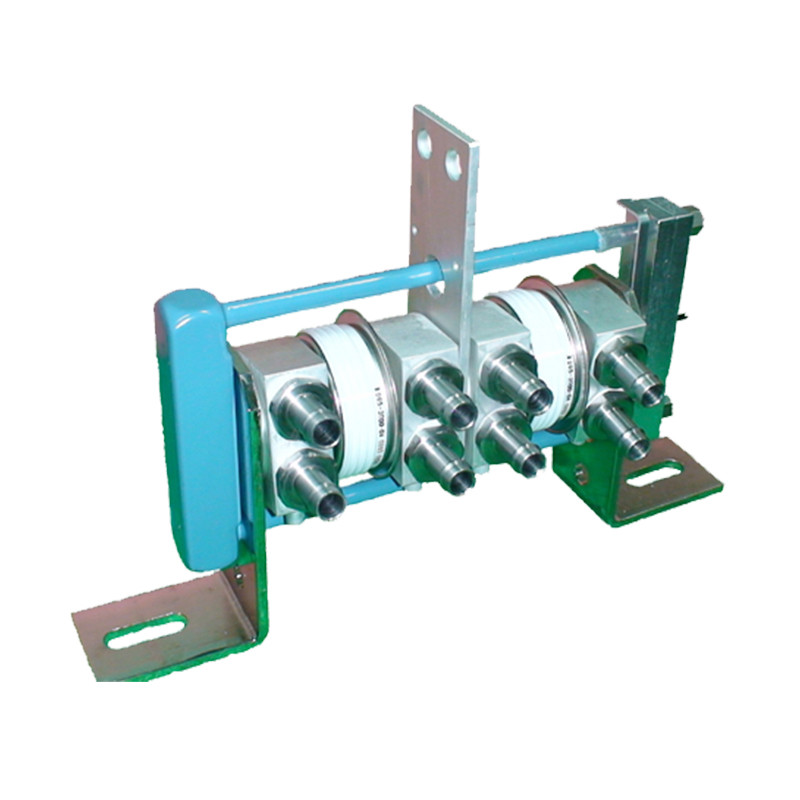

Kétdióda-modul – MOC..W

Dwuelementowy diodowy blok mocy z radiatorem wodnym

Cechy

• dwuelementowy diodowy moduł mocy z radiatorem wodnym
• chłodzenie wodne

Typowe aplikacje

• prostowniki
• zasilacze

Opcje

• mocowanie w klamrze K-1 – Rys. 1
• mocowanie w klamrze K-2 – Rys. 2
• mocowanie w klamrze K-3 – Rys. 3
• zabezpieczenie termiczne
• układ RC
• bezpiecznik

Dobór bloku mocy

• W zależności od obciążenia w bloku mocy są zastosowane różne półprzewodniki. Wielkość użytego półprzewodnika podana jest w tabeli.

Warunki pracy

Dwuelementowe bloki mocy z chłodzeniem, wodnym są przeznaczone do pracy w energoelektronicznych układach przekształtnikowych:

• temp. wody chłodzącej na wlocie od 5°C do 30°C przy temp. otaczającego powietrz nie niższej niż -10°C
• ciśnienie atmosferyczne od 860hPa do 1060hPa
• woda chłodząca o rezystywności nie mniejszej niż od 5x10⁵Ω cm, pH od 5 do 8 oraz twardości nie większej od 80mg CaO/dm³

Rysunek 1	Rysunek 2	Rysunek 3

Parametry techniczne bloków mocy

Typ modułu	Średni prąd półprzewodnika IF(AV) [A]	Napięcie wsteczne i blokowania półprzewodnika U RRM     [V]	Prąd przeciążeniowy I FSM [A]	wymiary zastosowanego półprzewodnika [mm]	Masa bloku [kg]
MOC75W	800…1400	400…2200	8000… 12000		1,4
MOC7W	450…650	400…3000	7000…10000		1,6
MOC8W	630…1000	400…6000	10000…24000		1,6
MOC9W	1000…3000	400…6000	20000…42000		3,2
MOC11W	2000…4000	400…7200	27000…65000		9,8

Schemat bloku mocy MOD...W
