Áramátalakító CKSR 15-NP
Áramátalakító CKSR 15-NP

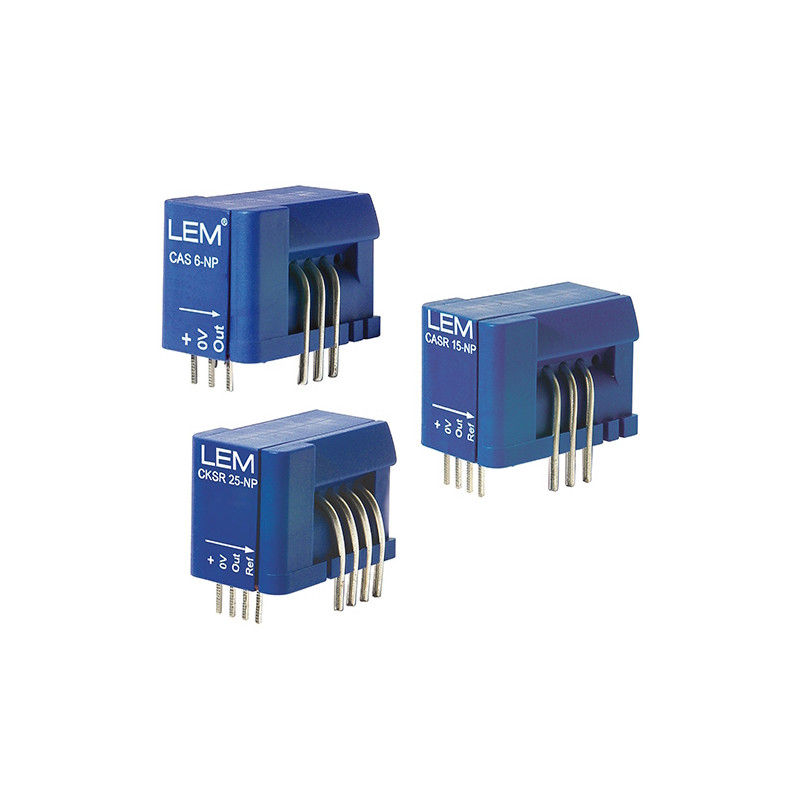

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: LEM

Áramátalakító CKSR 15-NP

  • CKSR 15-NP
  • Accuracy 0.8
  • Prąd znamionowy (A) 15
  • Elsődleges jel [AC / AC+DC / DC] AC+DC
  • Tápfeszültség [V] 5
  • Szerelés [THT / SMD / DIN / Panelre / Elsődleges sínre szerelhető] THT
  • Alkalmazás Autóipari hajtások/tápegységek/megújuló energia/hegesztőgépek
  • Kimeneti jel típusa [áram/feszültség] feszültség
  • Minimális üzemi hőmérséklet [°C] -40
  • Maximális üzemi hőmérséklet [°C] 105
  • Frekvenciaátvitel (-3dB) [kHz] 300
  • Visszacsatolási hurok [nyitott / zárt] // Eta technológia Pokriveno

Műszaki adatok

Leírás

Elektronikus árammérésre tervezték: DC, AC, impulzusos stb., galvanikus leválasztással az elsődleges és a másodlagos áramkörök között.

Főbb jellemzők
  • Többtartományú árammérő adapter (kompenzációval) zárt hurkú környezetben
  • Feszültségkimenet
  • Egyetlen tápegység
  • Kompakt kialakítás NYÁK-ra szereléshez
  • Nagyon alacsony eltolási hőmérsékleti együttható
  • Nagyon jó du/dt ellenállás
  • Csökkentett magasság
  • Referencia csatlakozó két üzemmóddal: Ref IN és Ref OUT
  • Kiterjesztett mérési tartomány unipoláris mérésekhez
  • Nagyobb útvonalú szivárgás/rés
Műszaki adatok
Paraméter Érték
Maximális tápfeszültség 7V
Maximális primer vezető hőmérséklet 110°C
Maximális állandósult primer áram 20xIpn
Maximális elektrosztatikus kisülési feszültség (HBM) 4kV
Másodlagos tápfeszültség 5V DC
Kimenet Feszültség 0÷5V
Üzemi környezeti hőmérséklet -40÷105°C
Tárolási hőmérséklet -55÷105°C
Súly 9g
Névleges primer áram 15A
Primer áram mérési tartománya -51÷51A
Referenciafeszültség (primer áramhoz Ip=0) 2,5 V
Külső referenciafeszültség 0 ÷ 4 V
Kimeneti feszültség (primer áram esetén Ip=0) Referenciafeszültség
Elektromos eltolási feszültség -5,3 ÷ 5,3 mV
Elektromos eltolási áram a primer áramhoz képest -51 ÷ 51 mA
Névleges érzékenység 104,2 mV/A
Érzékenység Hiba -0,7÷0,7%
Kevésbé
Olvass tovább
70,11 PLN
70,11 PLN Cena brutto/szt.
57,00 PLN Cena netto/szt.
Adóval együtt

Elérhetőség: Felhívjuk figyelmét, hogy ez a termék elfogyott

Előrendelést leadni és a termék iránti érdeklődését az „Elérhetőségről érdeklődni” gombra kattintva tudja elérni.

Jelenleg nincs raktáron
