HX 02-P áramalakító
HX 02-P áramalakító

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: LEM

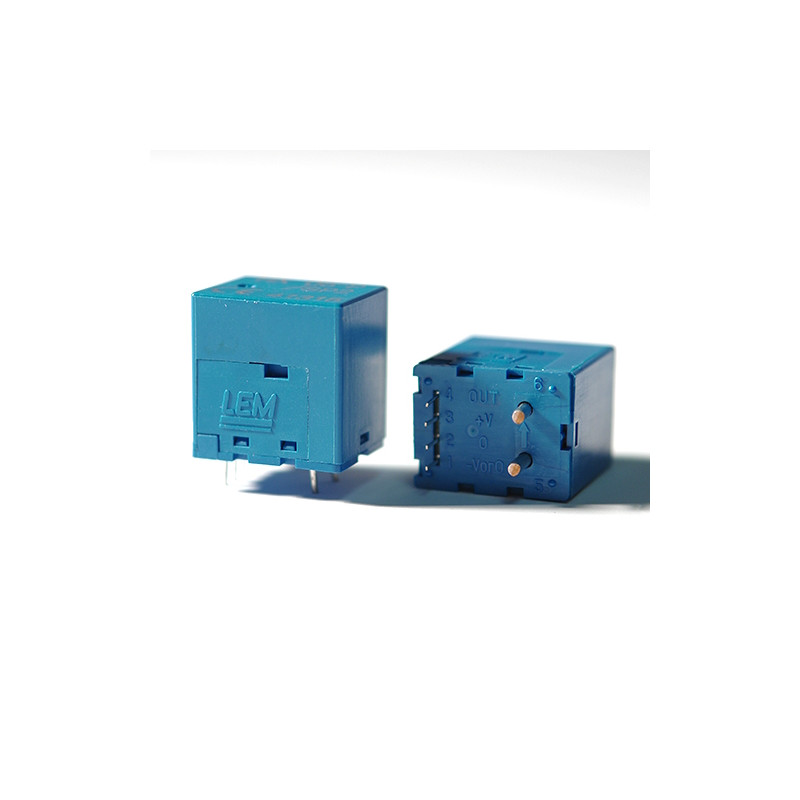

HX 02-P áramalakító

  • HX 02-P
  • Accuracy 1
  • Prąd znamionowy (A) 2
  • Elsődleges jel [AC / AC+DC / DC] AC+DC
  • Tápfeszültség [V] ±15
  • Szerelés [THT / SMD / DIN / Panelre / Elsődleges sínre szerelhető] THT
  • Alkalmazás Meghajtók/Tápegységek/Megújuló energia/Hegesztés
  • Kimeneti jel típusa [áram/feszültség] feszültség
  • Minimális üzemi hőmérséklet [°C] -25
  • Maximális üzemi hőmérséklet [°C] 85
  • Frekvenciaátvitel (-3dB) [kHz] 50
  • Visszacsatolási hurok [nyitott / zárt] // Eta technológia nyitott

Leírás

Elektronikus árammérésre tervezték: DC, AC, impulzusos stb., galvanikus leválasztással az elsődleges és a másodlagos áramkörök között.

Főbb jellemzők

  • Hall-effektuson alapuló mérés
  • Galvanikus leválasztás az elsődleges és a másodlagos áramkörök között
  • 3000 V-os szigetelési feszültség
  • Alacsony energiafogyasztás
  • Kiterjesztett mérési tartomány (3 × IPN)
  • Tápellátás ±12…15 V
  • UL 94-V0 szabványnak megfelelő szigetelt műanyag ház
  • Alacsony beillesztési veszteség
  • Magas immunitás a külső interferenciákkal szemben
  • Kis méret, helytakarékos
  • Könnyű telepítés automatikus kezeléssel rendszer

Alkalmazások

  • Változtatható sebességű AC meghajtók és szervomotorok
  • Statikus átalakítók egyenáramú motorokhoz
  • Akkumulátoros alkalmazások
  • Szünetmentes tápegységek (UPS)
  • Kapcsolóüzemű tápegységek (SMPS)
  • Elektromos eszközök

Műszaki adatok

Paraméter Érték
Névleges primer RMS áram (IPN) 2A
Primer áram mérési tartomány (IPM) ±6A
Elsődleges vezető átmérője x menet (mm) 0,5d x 30T
Kimeneti feszültség (analóg) ±Ipn, RL=10kΩ, TA=25°C esetén ±4V
Kimeneti belső ellenállás < 50Ω
Terhelési ellenállás ≥ 10kΩ
Tápfeszültség (±5%) ±15V
Áram fogyasztás < ±15mA
Hiba primer áram Ipn és hőmérséklet TA=25°C esetén (offset nélkül) < ±1%· IPN
Frekvenciaátvitel (-3dB) DC…50kHz
Hőmérséklet Üzemi hőmérséklet -25÷85°C
Tárolási hőmérséklet -25÷85°C
Súly < 8g
