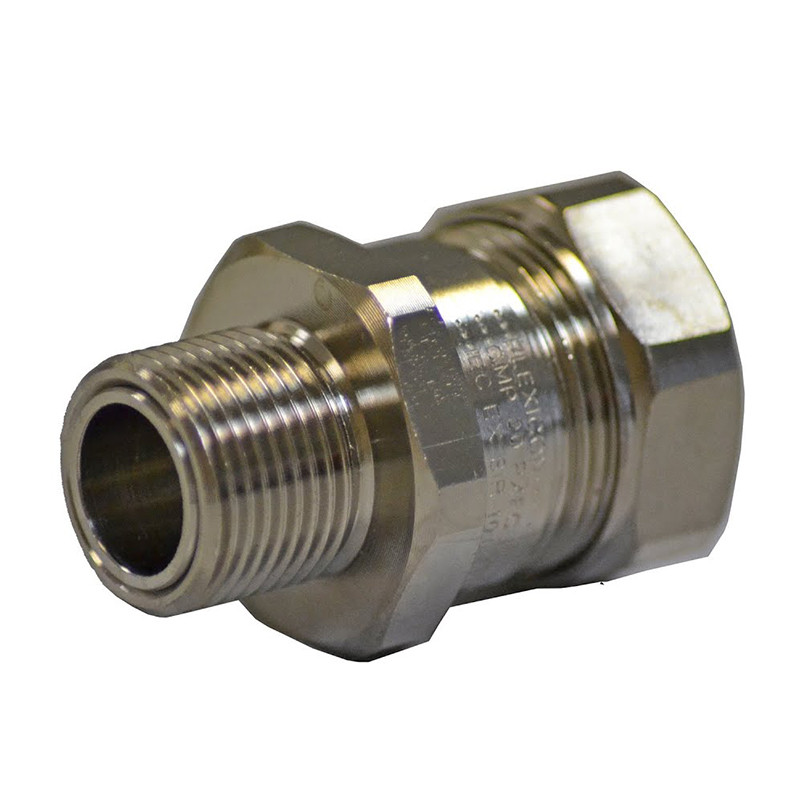

LTP-EXD - Robbanásveszélyes területekhez szánt fojtószelepek
LTP-EXD - Robbanásveszélyes területekhez szánt fojtószelepek

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: FLEXICON

LTP-EXD - Robbanásveszélyes területekhez szánt fojtószelepek

LTP-EXD - Fojtók robbanásbiztos környezetbe - Flexicon


Tipikus alkalmazások:

  • Petrolkémiai és finomító üzemek
  • Lepárlók
  • Malmok
  • Festőműhelyek
  • Gyógyszeripar
  • Benzinkutak

Tanúsítványok:

LTP-EXD - Kábeltömítések robbanásbiztos környezetbe tanúsítvány


LTP-EXD - Kábeltömítések robbanásveszélyes területekre rajz

Méretek

LTP-EXD - Kábeltömítések robbanásveszélyes területekre méretek

LTP-EXD sárgaréz kábeltömítés robbanásveszélyes területekre metrikus menettel

Jellemzők:
Lángálló védelem kiváló minőségű sárgarézből, IP66 + IP67 + IP68 (5 bar) + IP69K IP-védettséggel. Beltéri és kültéri használatra, 1-es, 2-es, 21-es és 22-es zónájú robbanásveszélyes területeken, minden típusú kábel védelmét biztosítja lezárt LTP védőcsövekben. Sárgaréz tömszelence nejlon tömítéssel és kétkomponensű epoxigyantával.

  • Nagy szakítószilárdság
  • Olajálló
  • Korrózióálló
  • Megfelel az EN 61386 szabványnak
  • Üzemi hőmérséklet: -60°C +85°C
20 48.4
Méret Név Menetméret Méretek [mm]
A B C D (Á/F) K (Á/F) F (Belső/Hátsó)
16

LTP16-M20-EXD

 M20x1.5 15 32 29 30 10.7

LTP20-M20-EXD

 M20x1.5 15 32 29 30 13.0
25

LTP25-M25-EXD

 center;">M25x1,5 15 35 35 36 18,0
32

LTP32-M32-EXD

 M32x1,5 15 37 42 46 24,0
40

LTP40-M40-EXD

 M40x1,5 15 38 52 52 52 center;">30.4
50

LTP50-M50-EXD

 M50x1.5 15 40 58 60 37.0
63 center;">

LTP63-M63-EXD

 M63x1.5 15 40 70 70

LTP-EXD-NTP sárgaréz tömszelence robbanásveszélyes területekre NTP menettel

Jellemzők:
Lángálló védelem kiváló minőségű sárgarézből, IP66 + IP67 + IP68 (5 bar) + IP69K. Beltéri és kültéri használatra alkalmas, 1-es, 2-es, 21-es és 22-es zónájú robbanásveszélyes területeken, minden típusú kábel védelmével lezárt LTP védőcsövekben. Sárgaréz tömszelence nejlon tömítéssel és kétkomponensű epoxigyantával.

  • Nagy szakítószilárdság
  • Olajálló
  • Korrózióálló
  • Megfelel az EN 61386 szabványnak
  • Üzemi hőmérséklet: -60°C és +85°C között
  • NTP menet
20 center;">2038
Méret Név NTP menetméret Méretek [mm]
A B C D (Á/F) E (Á/F) F (Belső/Hátsó)
16

LTP16-050-EXD

 ½” 20 32 29 30 10,7

LTP20-050-EXD

 ½” 20 32 29 30 13.0
25

LTP25-075-EXD

 ¾” ¾” 35 35 36 18.0
32

LTP32-100-EXD

 1" 25 37 42 46 24,0
40

LTP40-125-EXD

 1 ¼” 26 52 52 30,4
50

LTP50-150-EXD

 1 ½” 26 40 58 60 37,0
63

LTP63-200-EXD

 2” 15 40 70 70 48,4

LTP-EXD-SS rozsdamentes acél (316) kábeltömítés veszélyes környezetbe metrikus menettel

Jellemzők:
Lángálló védelem kiváló minőségű rozsdamentes acélból (316), IP66 + IP67 + IP68 (5 bar) + IP69K IP-védettséggel. Beltéri és kültéri használatra, 1-es zóna, 2-es zóna, 21-es és 22-es zónájú robbanásveszélyes területeken, minden típusú kábel védelmével lezárt LTP védőcsövekben. Rozsdamentes acél (316) kábeltömítés nejlon tömítéssel és kétkomponensű epoxigyantával. NTP menetes változat kérésre elérhető.

  • Nagy szakítószilárdság
  • Olajálló
  • Korrózióálló
  • Megfelel az EN 61386 szabványnak
  • Üzemi hőmérséklet: -60°C és +85°C között
  • Metrikus menet
M25x1,5 52
Méret Név Menet méret Méretek [mm]
A B C D (Á/H) K (Á/H) Á (B/H)
20

LTP20-M20-EXD-SS

 M20x1,5 15 32 29 30 13,0
25

LTP25-M25-EXD-SS

 15 35 35 36 18.0
32

LTP32-M32-EXD-SS

 M32x1.5 15 37 42 center;">46 24.0
40

LTP40-M40-EXD-SS

 M40x1.5 15 38 52 30.4
50

LTP50-M50-EXD-SS

 M50x1.5 15 40 58 60 37.0
63

LTP63-M63-EXD-SS

 M63x1.5 15 40 70 70 48.4

Jóváhagyási lista
LTP-EXD - Fojtótekercsek robbanásveszélyes területekre vonatkozó tanúsítvány

Sira tanúsítvány száma: Sira 10ATEX1172X IECEx JÓVÁHAGYÁS az IEC60079-0 2007 szerint 60079-7 2006-7
ATEX JÓVÁHAGYÁS az EN60079-0 2009 szabvány szerint
Ex d lángálló Ex d I Mb EN 60079-1 2007
Ex d Lángálló Ex d II C Gb EN 60079-1 2007
Ex e Fokozott Biztonság Ex e I Mb EN 60079-7 2007
Ex e Fokozott Biztonság Ex e Fokozott Biztonság Ex e II C Gb EN 60079-7 2007
Ex ta porgyulladásbiztos Ex ta IIIC DA IP6X IEC 60079-31 2008
Sira tanúsítványszám: IECEx SIR 10.0094X
Ex d lángálló Ex d I Mb IEC 60079-1 2007
Ex d lángálló Ex d II C Gb IEC 60079-1 2007
Ex e fokozott biztonság Ex e I Mb IEC 60079-7 2006-7
Ex e fokozott biztonság Ex e fokozott biztonság Ex e fokozott biztonság
Ex ta porgyulladásbiztos Ex ta IIIC DA IP6X IEC 60079-31 2008
GOST JÓVÁHAGYÁSI szám POCC GB.HO06.B00207
