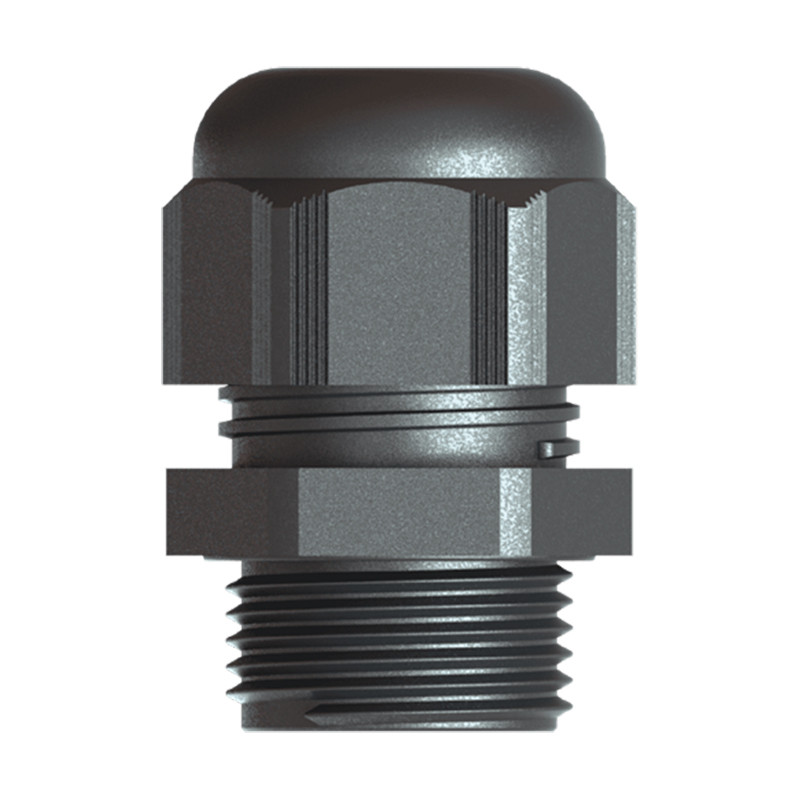

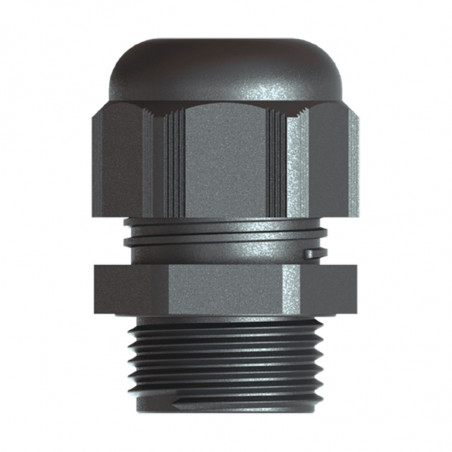

HI-LYRA sorozatú műanyag kábelcsatlakozók
HI-LYRA sorozatú műanyag kábelcsatlakozók
HI-LYRA sorozatú műanyag kábelcsatlakozók
HI-LYRA sorozatú műanyag kábelcsatlakozók
HI-LYRA sorozatú műanyag kábelcsatlakozók

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: BIMED

HI-LYRA sorozatú műanyag kábelcsatlakozók

LYRA műanyag kábeltömítések


Műszaki adatok
Anyag:
Tömítés:
Tekercs:

Védelmi besorolás:
Üzemi hőmérséklet-tartomány:

Védelem típusa:
Poliamid
Klórprén (opcionális szilikon)
Fekete RAL 9005 (Exe verzió)
Kék RAL 5015 (Exi verzió)
IP 66/IP 68
- 40 - +80°C (kloroprén)
- 60 - +80°C (szilikon)
II 2G Exe IIC Gb
II 2 D Ex tb IIIC Db
IMQ 13 ATEX 010X / IECEx IMQ 13.0003X
GHOST “R” - INMETRO



M16 x 1,5 M25 x 1.5 M40 x 1,5
Szál Kód Tömszelence átmérője
Min-Max
D [mm]		 Méretek [mm]
Ex-e Ex-i H min TL SW SW1 D2
M12 x 1,5 HIBM-0XS HIBMI-0XS 4,0-6,5 22,0M 10,0 15,0 15,0 17,0
M12 x 1,5 HIBM-XS HIBMI-XS 4,0-6,5 22,0 15,0 15,0 15,0 17,0
HIBM-SX1 HIBMI-SX1 5.0-8.0 26.0 10.0 19.0 19.0 21.3
M 16 x 1.5 HIBM-X1 HIBMI-X1 6.0-10.0 29.5 10.0 22.0 22.0 25.0
M16 x 1.5 HIBM-X1L HIBMI-X1L 6.0-10.0 29.5 15.0 22.0 22.0 25.0
M20 x 1.5 HIBM-SX2 HIBMI-SX2 6,0-10,0 29,5 10,0 24,0 22,0 25,0
M20 x 1,5 HIBM-X2 HIBMI-X2 7.0-12.0 30.0 10.0 24.0 24.0 27.5
M20 x 1.5 HIBM-X2L HIBMI-X2L 7.0-12.0 30.0 15.0 24.0 24.0 27.5
M20 x 1.5 HIBM-MX2 HIBMI-MX2 7.0-13.0 30.0 10.0 25.0 25.0 27.5
M20 x 1.5 HIBM-X3 HIBMI-X3 11.0-14.0 33.0 10.0 27.0 27.0 31.0
M20 x 1.5 HIBM-X4 HIBMI-X4 11.0-14.0 33.0 15.0 27.0 27.0 31.0
HIBM-SX5 HIBMI-SX5 11.0-14.0 33.0 10.0 27.0 27.0 31.0
M25 x 1.5 HIBM-SX6 HIBMI-SX6 11.0-14.0 33.0 15.0 27.0 27.0 31.0
M25 x 1.5 HIBM-XEU25 HIBMI-XEU25 12.0-17.0 34.0 10.0 29.0 29.0 32.5
M25 x 1.5 HIBM-XEU25L HIBMI-XEU25L 12.0-17.0 34.0 15.0 29.0 29.0 32.5
M25 x 1.5 HIBM-X5 HIBMI-X5 14.0-18.0 35.0 10.0 33.0 33.0 37.0
M25 x 1.5 HIBM-X6 HIBMI-X6 14.0-18.0 35.0 15.0 33.0 33.0 37.0
M32 x 1.5 HIBM-SX7 HIBMI-SX7 14.0-18.0 36.0 10.0 36.0 33.0 37.0
M32 x 1.5 HIBM-XEU32 HIBMI-XEU32 16,0-21,0 42,0 10,0 36,0 36,0 41,0
M32 x 1,5 HIBM-X7 HIBMI-X7 19,0-25,0 40,5 15,0 42,0 42,0 47,5
HIBM-XEU40 HIBMI-XEU40 20,0-28,0 46,0 10,0 46,0 46,0 52,0
M40 x 1.5 HIBM-XEU40L HIBMI-XEU40L 20.0-28.0 46.0 15.0 46.0 46.0 52.0
M40 x 1,5 HIBM-X8 HIBMI-X8 23,0-32,0 50,0 18,0 53,0 53,0 60,0
M50 x 1,5 HIBM-X9 HIBMI-X9 31,0-38,0 54,0 18,0 60,0 60,0 67,5
M63 x 1,5 HIBM-X10 HIBMI-X10 35,0-44,0 54,0 18,0 65,0 65,0 72,0

Megjegyzés: Egyéb műanyag kábeltömítések igény szerint.
