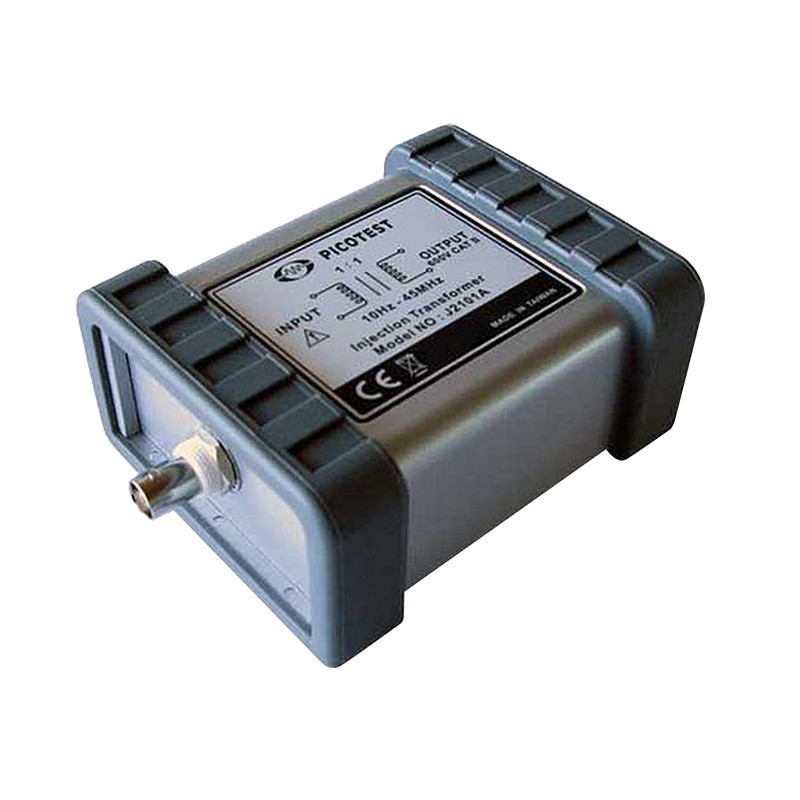

J2101A – Injektortranszformátor
J2101A – Injektortranszformátor

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Picotest

J2101A – Injektortranszformátor

  • J2101A – Transformator wstrzykujący 22804

A mérőtranszformátorok jelenleg a leggyakoribb módszert jelentik a vektoráramkör-analizátorok és a vizsgált eszköz összekapcsolására. Az ilyen eszközt leggyakrabban a vezérlőhurok stabilitásának ellenőrzésére használják. Egy ilyen transzformátor célja, hogy a mérési jelet a vezérlőhurokba juttassa anélkül, hogy az befolyásolná annak teljesítményét. Ennek a célnak az eléréséhez a transzformátort leválasztják. Ez lehetővé teszi a nagyobb feszültségű rendszerekben, például a teljesítménytényező-korrekciós (PFC) rendszerekben való alkalmazását is, ahol az üzemi feszültség jellemzően közel 400 V DC. A Bode 100 mérési bemeneteinek maximális értékeit meghaladó mérési feszültségeket speciális szondákkal kell csillapítani.

A mérőtranszformátor hasznos sávszélessége jelentősen nagyobb, mint a 3 dB-es határérték. Ez azért van, mert maga a transzformátor nem vesz részt a mérésben, ami azt a hamis benyomást kelti, hogy nincs rá szükség a mérőáramkörben.

A transzformátor sávszélessége erősen függ a mérési ellenállástól. A Bode 100 és a legtöbb áramkör-analizátor 50Ω feszültségforrás kimeneti impedanciát biztosít. Ezt az impedanciát feltételezve az optimális érzékelő ellenállás értéke 5Ω. Ez az érték jelentősen csillapítja a befecskendezett jelet, ami általában előnyös, mert kiküszöböli a Bode 100 használatával járó gyakori hibát: a túl széles jelek használatát. További előny, hogy az eszköz állandóan csatlakoztatva maradhat a vizsgált áramkörhöz, ami megkönnyíti az analizátor áramkörhöz való csatlakoztatását anélkül, hogy meg kellene szakítani a mérőkör működését.



Főbb jellemzők

  • A 10 Hz-es mély sáv lehetővé teszi az offline vészhelyzeti áramellátási alkalmazásokban való használatot
  • A 45 MHz-es magas sáv elegendő az ART szabályozók teszteléséhez
  • Alacsony torzítás és minimális hatás a hurokra
  • Az 5Ω-os mérőellenállás minimális hatást biztosít a hurokra
  • A mérőjel csillapítása megfelelő jelerősséget biztosít
  • 23 oktávos tartomány



Névleges specifikációk

Átvitel Arány 1:1
Impedancia mérése 5Ω
Frekvenciaátvitel (3dB) 10Hz-45MHz
Névleges szigetelési feszültség 600V / Kat. II
Szigetelési kapacitás 150pF (1 kHz-en)
Egyenáram 10mA
Üzemi hőmérséklet 0…50°C
Maximális üzemi magasság 1830m (6000 Ft)
Méretek 109x90x51 mm
Súly 0,225 kg
Bemenet BND kábel
Kimenet Banándugó



Frekvenciaátvitel

J2101A – Befecskendező transzformátor - frekvenciaátvitel



Bekötési rajz

J2101A - Befecskendező transzformátor - kapcsolási rajz
